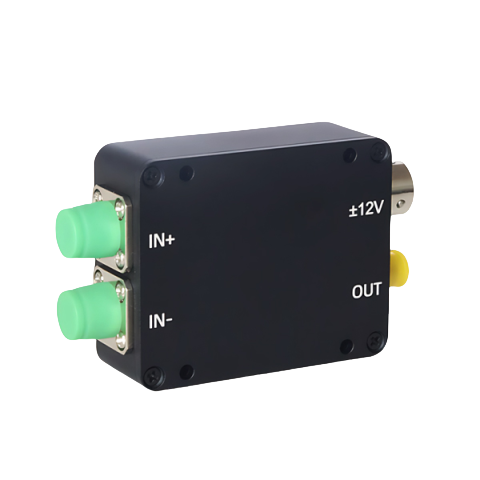

低噪聲PIN平衡探測器

一、低噪聲PIN平衡探測器的定義
低噪聲光電平衡探測模塊是一種集成了兩個匹配的低噪聲光電二極管、一個高性能跨阻放大器以及精密差分電路的探測系統。該模塊利用光電效應將光信號轉換為電信號，并通過差分電路對兩個光電二極管的輸出信號進行差分放大，從而有效消除共模噪聲，提升探測靈敏度與信噪比。

二、低噪聲PIN平衡探測器的特點

高靈敏度
低噪聲
寬帶寬
結構緊湊

高可靠性

三、低噪聲PIN平衡探測器的應用

高速光通信
光纖傳感
激光雷達
光學相干層析成像

四、低噪聲PIN平衡探測器的技術參數

產品型號	MBD-100M-A	MBD-200M-A	MBD-300M-A	MBD-800M-A	MBD-1.5G-A	單位
參數	InGaAs
波長	800-1700					nm
帶寬	100M	200M	300M	800M	1.5G	Hz
探測器響應度	0.9					A/W@1550nm
跨阻增益	20K					V/A
飽和輸入光功率	140					uW
NEP	7			9		PW/Sqrt(Hz)
輸出阻抗	50					Ω
外形尺寸	624725			755525		mm
輸出耦合方式	DC/AC			AC
供電電壓	5			12		V
供電電流	0.3(max)					A
光學輸入	FC/APC
射頻輸出	SMA
