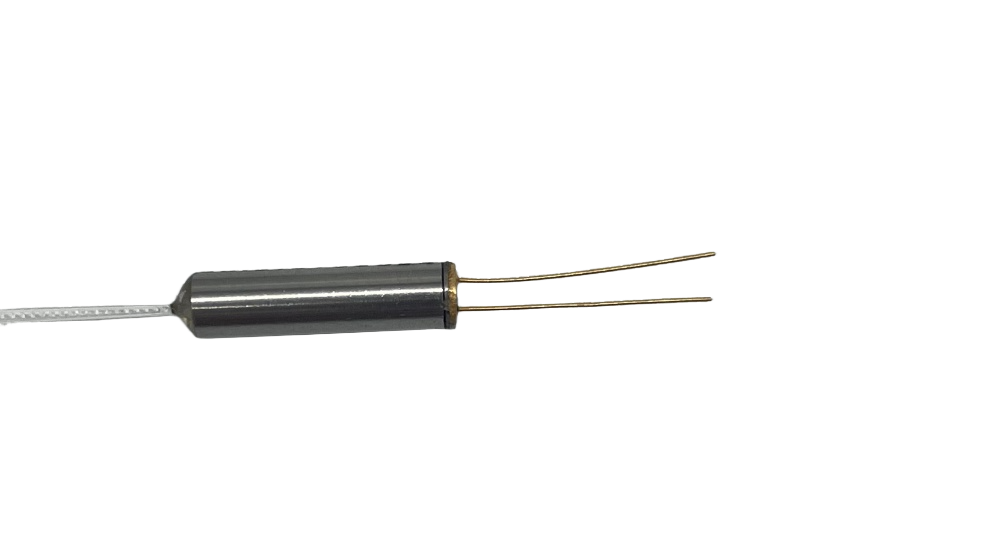

抗彎曲Mini MEMS光衰減器

一、抗彎曲Mini MEMS光衰減器的定義
抗彎曲Mini MEMS光衰減器是一種微型化的光衰減器，它利用微機械結構精確控制光路中的光信號強度，實現對光能量的有效衰減。這種光衰減器不僅具備微型化、高精度的特點，還具備卓越的抗彎曲性能，能夠在復雜的光纖網絡環境中保持穩定的性能表現。

二、抗彎曲Mini MEMS光衰減器的特點

微型化與高精度
卓越的抗彎曲性能

高穩定性和可靠性

三、抗彎曲Mini MEMS光衰減器的應用領域

光通信系統穩定器
光功率均衡器
光接收器保護器
系統試驗與測試

四、抗彎曲Mini MEMS光衰減器的技術參數


參數	單位	指標	備注
波長范圍	nm	1260-1650nm or 980nm/1064nm
衰減類型		Normally bright or dark
衰減范圍	dB	≥30
最大衰減范圍	dB	≥45
插入損耗	dB	≤0.7 (0.5 Typ.)	不含連接頭損耗
衰減類型		連續
波長相關損耗	dB	≤0.1	在0dB測試
波長相關損耗	dB	≤1	在20dB測試
紋波	dB	≤0.05	0.4nm 帶寬在20dB測試
偏振相關損耗	dB	≤0.1	在0dB測試
偏振相關損耗	dB	≤1	在20dB測試
溫度相關損耗	dB	≤0.15	在0dB測試比較
溫度相關損耗	dB	≤1	在20dB測試比較
回波損耗	dB	≥55
偏振模色散	ps	≤0.5
響應時間	ms	≤2 (1 Typ.)	10-90% 光功率
承受光功率	mW	300
驅動電壓	VDC	6V	在5.2v 典型是40db
功耗	mW	≤2
工作溫度	℃	0 to 70
貯藏溫度	℃	-40 to 85

封裝尺寸及管腳定義

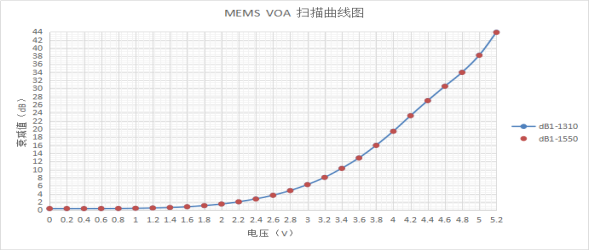

線性度

五、四川梓冠光電抗彎曲Mini MEMS光衰減器訂貨信息

型號：ZG-MEMS-VOA-A-B-C-D-E-F

ZG-MEMS-VOA	A	B	C	D	E	F
	VOA	端口	工作波長	光纖類型	光纖長度	連接頭
	1=常閉 2=常開	0101=1X1 XX=others	1060=1060nm 1310=1310nm 1550=1550nm 1625=1625nm X=others	1=裸光纖 900=900um光纖 XX=others	0.5=0.5m 1=1m X=others	NE=None FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC ST LC XX=others
