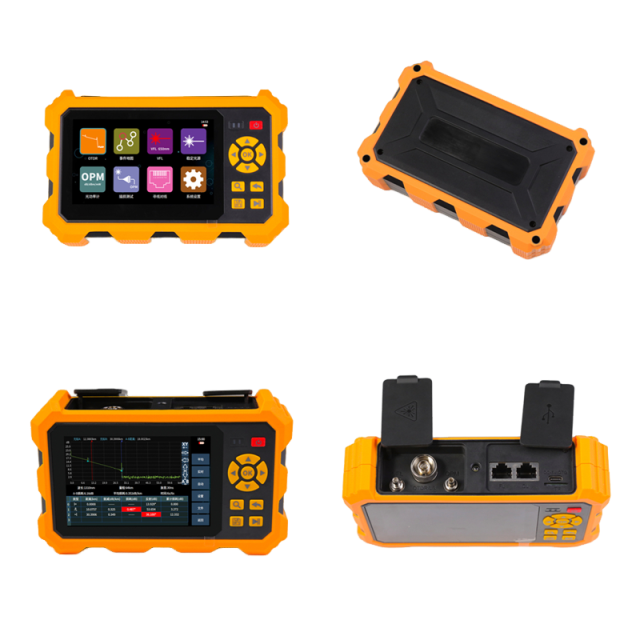

一、多功能光時域反射儀4.3寸介紹：
四川梓冠光電生產的多功能手持式光時域反射儀是新一代掌上型智能化光纖通信測量?jī)x器，能顯示光纖及光纜的損耗分布曲線，測量光纖及光纜衰減系數、兩點間損耗和接頭損耗，測量光纖及光纜長度、兩點間距離，確定光纖及光纜連接點、故障點和斷點的位置。我們還新增了網線線序、光功率計、VFL、穩定光源和 RJ11 尋線功能。廣泛應用于光纖通信系統的工程施工、維護測量及緊急搶修；光纖光纜的研制與生產測量等。
二、多功能光時域反射儀4.3寸特點：
手持式、重量輕、便于攜帶、堅固耐用；彩色 LCD 顯示；
數據可通過 USB 線上傳到 PC；
功能多、界面簡潔、操作簡單；
視窗界面，中英文操作界面；
電池電量指示及電池低電壓自動關機功能；
三、多功能光時域反射儀4.3寸的應用領域：
5G基站部署
光纖光纜研制與生產
特殊環境監測
光電檢測與成像
四、多功能光時域反射儀4.3寸技術指標：
| 參數指標 | 數值 |
| 中心波長 | 1310nm、1550nm、1610nm ±20nm（可選） |
| 適用光纖類型 | 單模 |
| 最小事件盲區 | 2m（單模） |
| 動態范圍 | 15/16dB(6M-60KM):30/32DB(6M-110KM):35/36DB(6M130KM) |
| 測量量程 | 0.2、0.5、1、2、4、8、16、32、64km |
| 測量脈寬 | 3ns、5ns、10ns、30ns、50ns、80ns、160ns、320ns、500ns、1us、5us、10us |
| 采樣點數 | 64000 |
| 波形數據存儲容量 | 1000 條 |
| 折射率設置范圍 | 1.00000 ~ 1.99999 |
| 光纜修正系數范圍 | 0.80000 ~ 1.0000 |
| RJ45 線序 | 測試網線線序，配合對線機一起使用 |
| 光功率計測量范圍 | -70dBm 至+6dBm 或 -50dBm 至+26dBm（可選） |
| VFL 輸出功率 | >10mW |
| 穩定光源輸出波長及功率 | 1310nm、1550nm、1610nm（可選），輸出功率>-76dBm |
| RJ11 尋線 | RJ11 接口發射電信號，配合探測器一起使用 |
| LCD顯示 | 320*480、4.3 寸彩色 LCD |
| 接口 | Micro USB、TF 卡 |
| 光輸出接口 | FC/PC |
| 電源 | AC/DC 適配器：輸入電壓范圍：100V～200V(1.5A)，頻率允許范圍：50/60Hz；輸出：直流 5V/1A |
| 內部鋰電池：3.7V，4000mAh，電池工作時間：10 小時(常溫) | |
| 界面語言 | 簡體中文/English |
| 環境適應性 | 存儲溫度：-40℃ ~ 70℃(不包括電池) |
| 相對濕度：5%－95%，無結露 | |
| 重量 | 約 400g |
五、警告：
在使用本儀器時，請勿用眼睛直視激光輸出口或光纖尾端，以免損傷眼睛甚至導致失明！進行任何本手冊未明確允許的改變或改裝將使您失去操作本設備的權利。要減少火災或電擊的危險，請勿將此設備暴露在雷雨中或潮濕的環境中。六、注意事項：
電池及適配器:機內電池為專用聚合物鋰電池，充電電壓為5V/1A,充電溫度范圍為0℃~50℃,環境溫度過高時，充電將自動終止。儀器每隔1個月充一次電池，以免存放時間過長，電池自放電導致無法正常使用。電池長期貯存時的溫度范圍為:-20℃~50℃。請使用本儀器隨箱附帶的專用適配器，并嚴格按照規范使用外部電源,否則可能會引起設備損壞。
七、四川梓冠光電多功能光時域反射儀4.3寸訂購信息
型號：ZG-OTDR-A-B-C-D-E
| ZG-OTDR | A | B | C | D | E |
| 中心波長 | 測量量程 | 測量脈寬 | 光纖類型 | 光輸出接口 | |
| 1310=1310nm 1550=1550nm 1610=1610nm XX=others | 0.2=0.2km 2=2km 16=16km 32=32km 64=64km XX=others | 3=3ns 30=30ns 500=500ns 1=1us 10=10us XX=others | SMF | FP=FC/PC |
