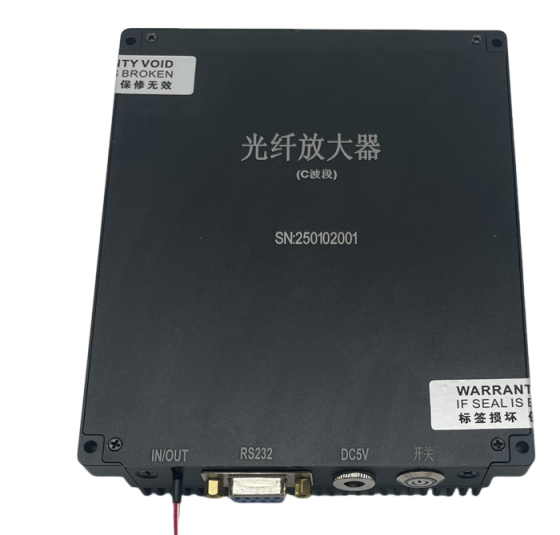

C波段光纖放大器

一、C波段光纖放大器的定義
C波段光纖放大器是一種利用特定波長范圍內的光信號進行放大的器件，其工作波長主要集中在1530~1565nm的C波段。通過摻入稀土元素（如鉺）的光纖作為增益介質，在泵浦光的激勵下，實現對信號光的受激輻射放大。C波段光纖放大器以其高增益、低噪聲、寬帶寬和穩定性能，在光通信領域發揮著至關重要的作用。

二、C波段光纖放大器的特點

高增益與低噪聲
寬帶寬與平坦增益
高輸出功率與穩定性

對偏振態不敏感

三、C波段光纖放大器的應用領域

長途通信
數據中心與云計算
光傳感與光測量
光纖激光系統

四、C波段光纖放大器的技術參數

參數指標		單位	最小值	典型值	最大值	備注
波長范圍		nm	1530	1550	1565	C-band
預放大器 EDFA-PA	輸入功率	dBm	-45	-30	-25
	輸出功率	dBm	-10		10
	增益系數	dB	35
功率放大器EDFA-BA	輸入功率	dBm	-6		3
功率放大器EDFA-BA	輸出功率	dBm	10		27	最大 27dBm；P 總=PASE+Psig
噪聲指數		dB			5.5
增益平坦度		dB		3
偏振相關增益		dB			0.5
偏振模色散		ps			0.5
輸入/輸出端隔離度		dB	40
工作溫度范圍		°C	-20		65
工作濕度范圍		%			70
尾纖接頭類型			FC/APC
尾纖類型			SMF-28e 單模光纖
供電方式			DC 5V OR AC 220V
尺寸		mm	臺式 260×285×115			模塊 A : 90 × 70 × 15 模塊 C：150 × 125 × 30
通信協議			RS232			可選配功率監控和上位機軟件
工作模式			ACC 自動電流控制
工作模式			APC 自動功率控制

EDFA 基本類型

預放大器：Pre-Amplifier(PA)，即前置放大器，用于-40 ~ -25 dBm 范圍內的微小光信號的放大，典型增益 35 dB；

功率放大器：Booster-Amplifier(BA)，用于- 6 ~ + 3 dBm 范圍內的光信號的功率提升，最大輸出功率可達 27 dBm；

基本結構

五、四川梓冠光電C波段光纖放大器訂貨信息

型號：ZG-EDFA?-PA/BA-GF-A-B-C-D-E-F-G

ZG-EDFA?-PA	A	B	C	D	E	F	G
	增益大小(dB)	工作波長	濾波器帶寬	尾纖套管直徑	尾纖長度	連接頭形式	封裝形式
	25	00= 無濾波器 C34=1550.12nmm （內置 ITU 波長濾波器）	N=無濾波器 0.4=0.4@0.5dB 0.8=0.8@0.5dB	0.9=0.9mm 2=2mm	0=法蘭 1=1m 2=2m	NE=None FA=FC/APC FP=FC/PC	M=模塊 B=臺式 R=機架式
ZG-EDFA?-BA-GF	輸出功率(dBm)
	15、20、23、26
