四川梓冠光電生產的多功能手持式光時域反射儀是新一代掌上型智能化光纖通信測量儀器，能顯示光纖及光纜的損耗分布曲線圖，測量光纖及光纜衰減系數、兩點間損耗和接頭損耗，測量光纖及光纜長度、兩點間距離，確定光纖及光纜連接點、故障點和斷點的位置。我們還新增了網線線序、光功率計、VFL、穩定光源和RJ11尋線功能。廣泛應用域光纖通信系統的工程施工、維護測量及緊急搶修：光纖光纜的研制與生產測量等。
電池電量指示及電池低電壓自動關機功能
| 參數 | 單位 | 規格 |
| 中心波長 | nm | 1310/1550 ±20 |
| 適用光纖類型 | 單模 | |
| 最小事件盲區 | 2m（單模） | |
| 動態范圍 | dB | 15/16(6M-60KM):30/32DB(6M-110KM):35/36DB(6M130KM) |
| 測量量程 | Km | 0.5、1、2、4、8、16、32、64 |
| 測量脈寬 | 3ns、5ns、10ns、30ns、50ns、80ns、160ns、320、500、1us、5us、10us | |
| 采樣點數 | 64000 | |
| 波形數據存儲容量 | 條 | 1000 |
| 折射率設置范圍 | 1.00000~1.99999 | |
| 光纜修正系數范圍 | 0.80000~1.0000 | |
| RJ45線序 | 測試網線線序，配合對線機一起使用 | |
| 光功率計測量范圍 | dBm | +6dBm至-70dBm |
| VFL輸出功率 | mW | >10 |
| 穩定光源輸出波長及功率 | 1310nm/1550nm，輸出功率>-76dBm | |

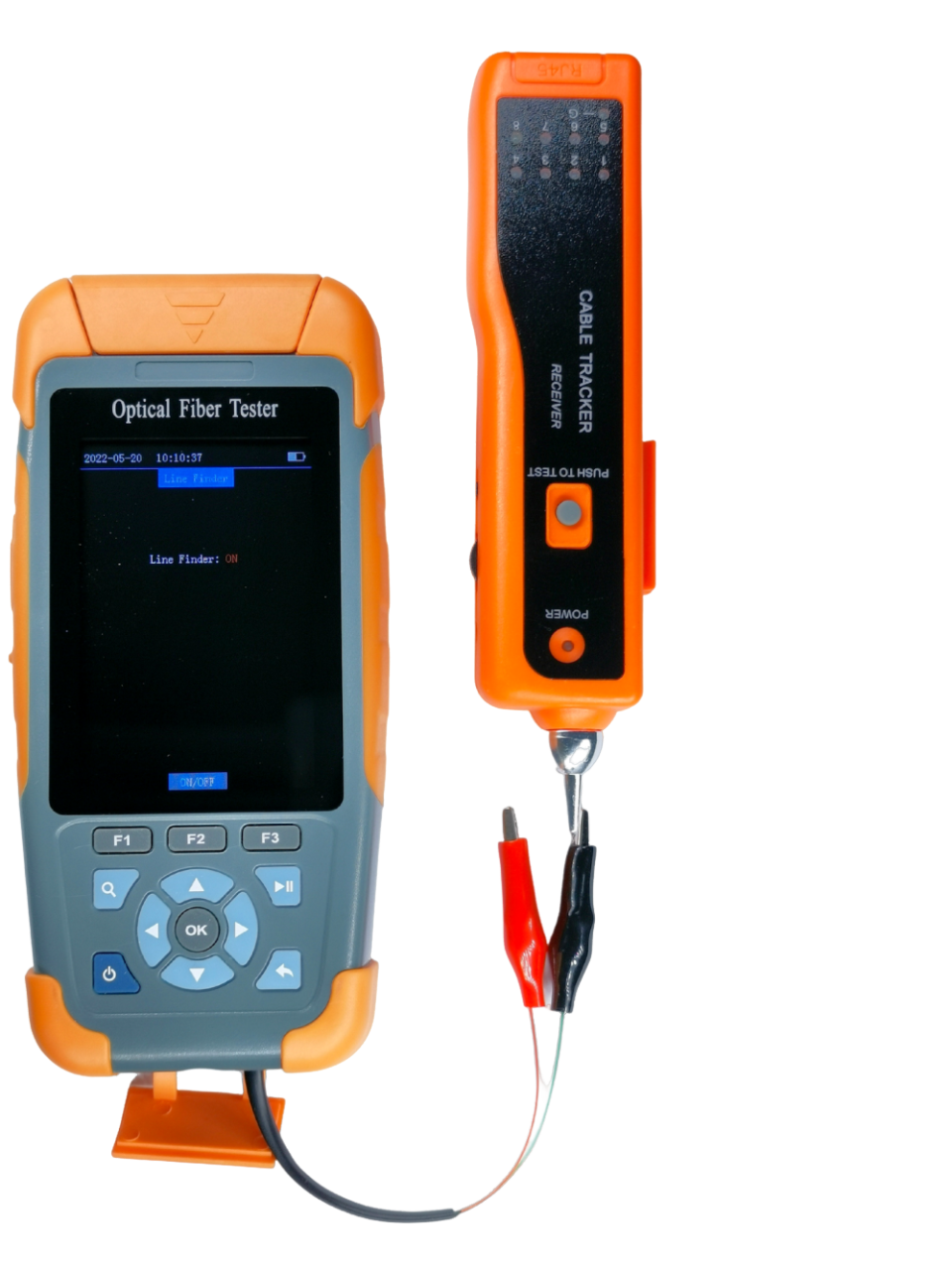

| RJ11尋線 | RJ11接口發射電信號，配合探測器一起使用 | |
| LCD顯示 | 320*480、3.5寸彩色LCD | |
| 接口 | Micro USB、TF卡 | |
| 光輸出接口 | FC/PC | |
| 電源 | AC/DC適配器：輸入電壓范圍：100V~200V（1.5A），頻率允許范圍：50/60Hz 輸出：直流5V/1A 內部鋰電池：3.7V，4000mAh,電池工作時間：10小時（常溫） | |
| 界面語言 | 簡體中文/英文 | |
| 環境適應性 | ℃ | 存儲溫度：-40℃-70℃ |
| 外型尺寸 | 173mmX82mmX36mm | |
| 重量 | 約400g |
四、四川梓冠光電多功能光時域反射儀訂購信息
型號：ZG-OTDR-A-B-C-D-E
| ZG-OTDR | A | B | C | D | E |
| 中心波長 | 測量量程 | 測量脈寬 | 光纖類型 | 光輸出接口 | |
| 1310=1310nm 1550=1550nm XX=others | 0.5=0.5km 2=2km 16=16km 32=32km 64=64km XX=others | 3=3ns 30=30ns 500=500ns 1=1us 10=10us XX=others | SMF | FP=FC/PC |
