400~1800nm光電探測器是一種能將該波段（覆蓋可見光至近紅外及部分短波紅外）的光信號轉換為電信號的半導體器件。其核心材料包括硅（Si，400~1100nm）、銦鎵砷（InGaAs，800~1700nm，擴展后可達2700nm）和鍺（Ge，800~1800nm），通過光生載流子效應實現光電轉換。
二、400~1800nm光電探測器特點：
波長超寬范圍
高響應度
量子效率
快速響應
高帶寬
結構多樣化
抗干擾能力強
三、400~1800nm光電探測器應用領域：
光通信系統
光學相干斷層掃描（OCT）
激光雷達（LiDAR）
大氣污染檢測
導彈制導
光譜分析
四、400~1800nm光電探測器參數：
| 參數 | 符號 | 數值 | |
| 傳感器材料 | Dual SiInGaAs | ||
| 波長范圍 | λ | 400~1800nm | |
| 峰值波長 | λP | 950nm | 1300nm |
| 響應度 | ?(λ) | 0.55A/W | 0.60A/W |
| 有效面積直徑 | 2.54mm | 1.50mm | |
| 上升/下降時間 (RL=50 ?, 0 V, λP) | tr/tf | 4.0μs | 4.0μs |
| NEP, 典型 (0 V , λP ) | W/√Hz | 1.9x10-14 | 2.1x10-13 |
| 暗電流 (1 V) | Id | 1nA | 0.5nA |
| 電容值 (0 V) | Cj | 450pF | 300pF |
| 封裝 | TO-5 | ||
五、400~1800nm光電探測器最大額定值
| 參數 | 數值 |
| 最大偏置（反向）電壓 | 5V (Si)；2V (InGaAs) |
| 反向電流 | N/A |
| 工作溫度 | -40 to 100 °C |
| 儲存溫度 | -55 to 125 °C |

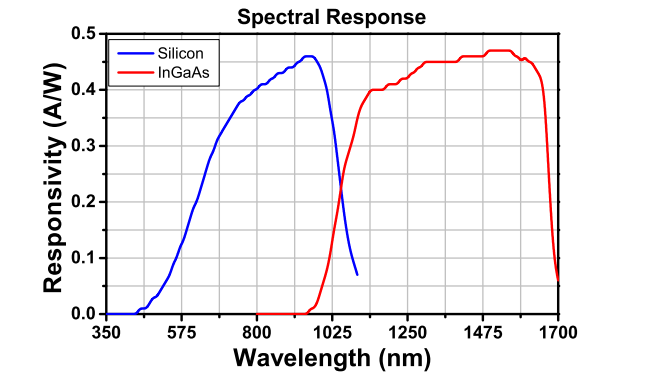

六、400~1800nm光電探測器典型光譜強度分布
光電二極管的響應率是衡量其對光的敏感度的指標，定義為在給定波長下，光電流IP與入射光功率P之比：
換言之，它是衡量光能轉換為電流效率的指標。響應率因批次不同而有所差異，并且會隨著入射光的波長、施加的逆向偏壓以及溫度的變化而變化。由于光電二極管中電荷收集效率的提高，響應率會隨施加的逆向偏壓略有增加。溫度的變化會增大或減小帶隙的寬度，并且與溫度成反比。

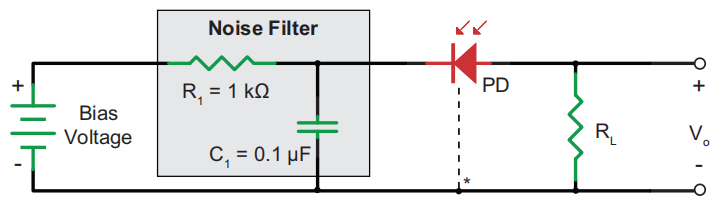

七、400~1800nm光電探測器參考電路

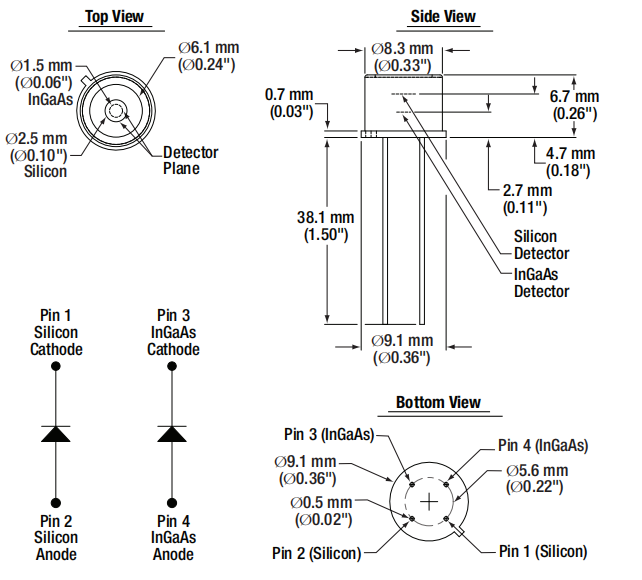

八、400~1800nm光電探測器結構圖
九、四川梓冠光電400~1800nm光電探測器訂購信息
型號：ZG-PD-A-B-C-D
| ZG-PD | A | B | C | D |
| 傳感器材料 | 波長范圍 | 響應度 | 封裝 | |
| SiInGaAs | 400=400nm 1800=1800nm XX=others | 0.55=0.55A 0.60=0.60A | TO-5 |
