一、臺式外置光功率計的定義

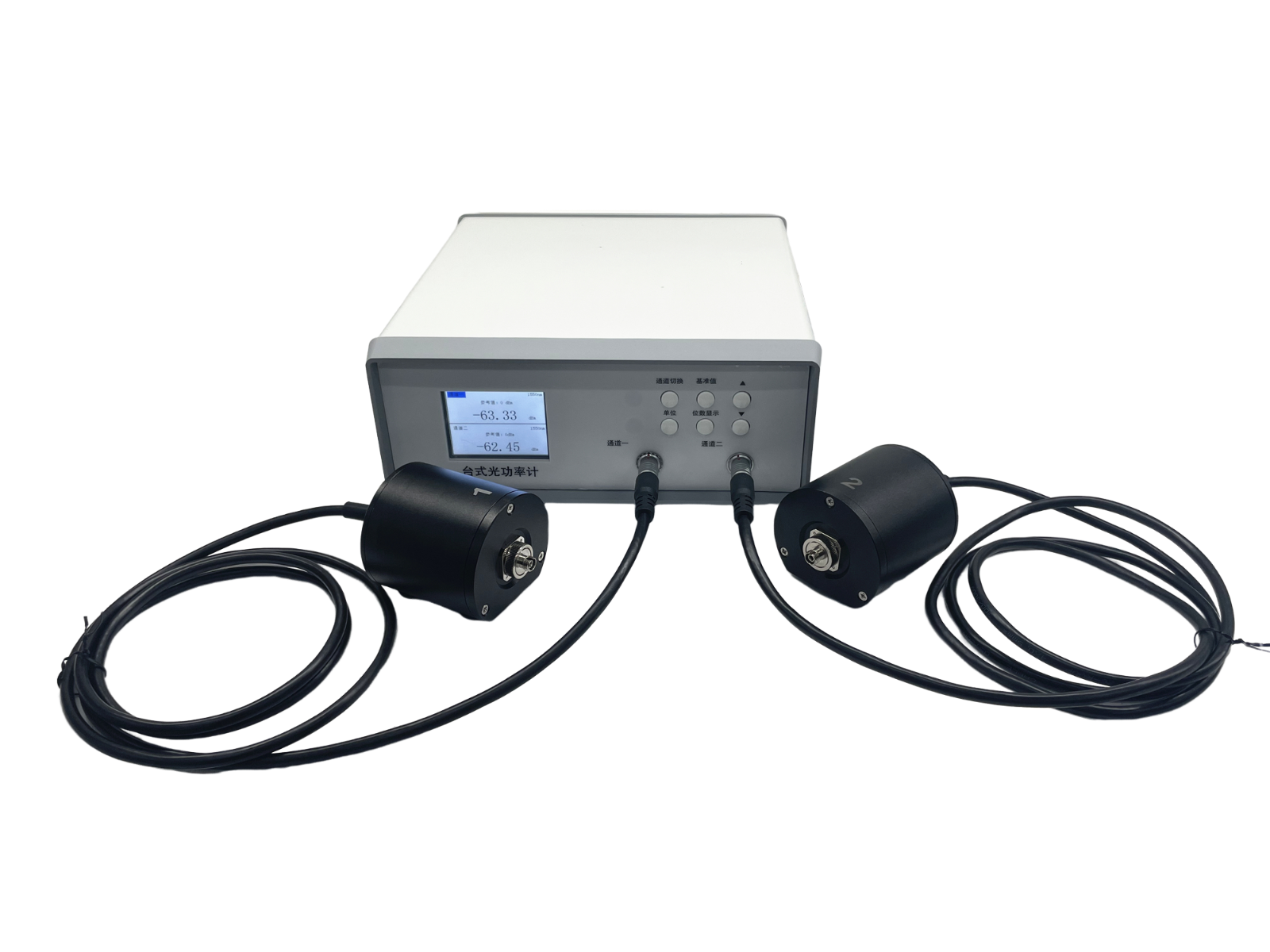

臺式外置光功率計是一種固定放置于工作臺的高精度光學測量?jī)x器，其核心功能是通過外置光探測器（如InGaAs材質）將光信號轉換為電信號，并經電路處理后顯示光功率值（單位：dBm或mW）。其“外置”設計指探測器獨立于主機，可通過光纖接口或裸光纖夾具連接被測光路，適用于實驗室、生產線等需要穩定測試環境的場景。
二、臺式外置光功率計的特點
高精度
寬動態范圍
外置探測器設計優勢
高速采樣
實時監測
三、臺式外置光功率計的應用領域
光通信系統
光器件生產與研發
光纖傳感
特殊環境監測
四、臺式外置光功率計規格參數
| 參數 | 單位 | 規格 |
| 波長范圍 | nm | 800～1700 |
| 校準波長 | nm | 850，1310，1490，1550，1610 |
| 光探測器類型 | InGaAs | |
| 測量范圍 | dBm | -65～10（可定制最大-73dbm） |
| 測試不確定度 | dB | 0.1dB (+3~-70dBm) |
| 0.3dB (-70~-75dBm) | ||
| 線性度 | dB | 0.05 |
| 顯示分辨率 | dB | 用戶可調 0.1/0.01/0.001 |
| 光輸入接口 | FC,SC,通用接口,光纖夾 | |
| 通訊接口 | RS232 | |
| 工作電源 | V | 220V |
| 工作溫度 | ℃ | -10~40 |
| 儲存溫度 | ℃ | -25~70 |
| 外觀尺寸 | mm | 260*285*115 |
五、四川梓冠光電臺式外置光功率計訂購信息
型號：ZG-OPM-A-B-C-D
| ZG-OPM | A | B | C | D |
| 波長范圍 | 測量范圍 | 光輸入接口 | 通訊接口 | |
| 800=800nm 1700=1700nm XX=others | A=-65~ 10dbm 可定制最大-73dbm | 1=FC 2=SC 3=通用接口 4=光纖夾 | RS232 |
