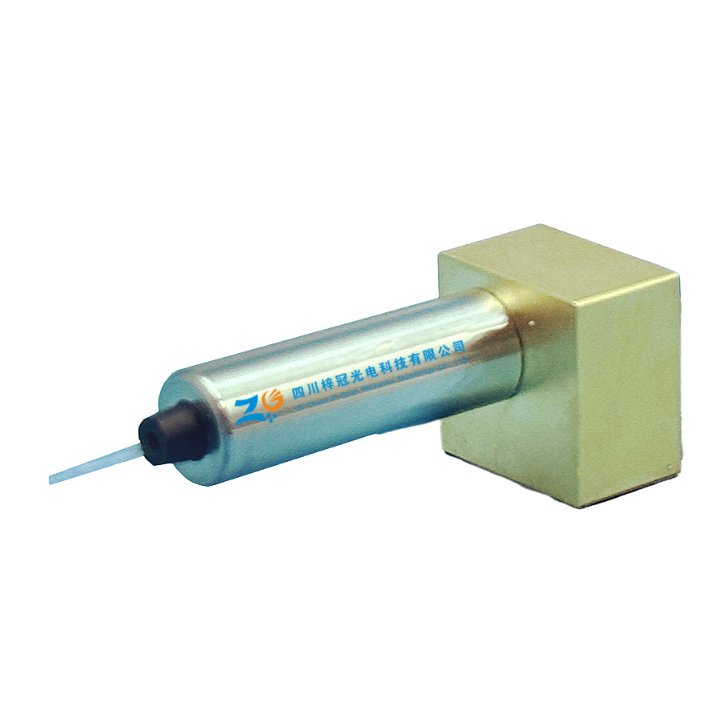

二、40nm小型電可調光纖濾波器的特點：
熱穩定性及重復性高
使用壽命長
光學性能表現好
插入損耗低、尺寸小
帶VOA（可調光衰減器）功能
3dB帶寬1.0-1.4nm(可定制)
可定制化（波長與衰減范圍）
三、40nm小型電可調光纖濾波器的應用領域：
光信道性能監測
光譜分析
ROADM
信號跟蹤
四、40nm小型電可調光纖濾波器的參數：
| 參數 | 指標 | 單位 | ||
| 最大值 | 最小值 | |||
| 波長范圍 | O-Band | 1290 | 1330 | nm |
| C-Band | 1528 | 1565 | nm | |
| L-Band | 1575 | 1610 | nm | |
| 插入損耗（IL） | <3.5 (typical<2.5) | dB | ||
| 響應時間 | ≤20 | ms | ||
| 波長相關損耗（WDL）@0dB | <1.0 | dB | ||
| 中心頻率偏振相關損耗@0dB | <0.5 | dB | ||
| 帶寬@3dB | 1.0-1.4 | nm | ||
| 帶寬@20dB | 2.6~3.6 | nm | ||
| 回波損耗（RL） | ＞40 | dB | ||
| VOA 類型 | Dark or Bright | |||
| VOA 衰減范圍 | ＞35 | dB | ||
| 側峰抑制比 | ≤30 | dB | ||
| 壽命 | 1*10^9 | cycles | ||
| 最大輸入光功率 | 20 | dBm | ||
| 工作溫度 | -5 | 70 | ℃ | |
| 存儲溫度 | -40 | 85 | ℃ | |
| ESD 閾值(HBM) | 500 | V | ||
| DC 驅動電壓 | 0~50 | V | ||

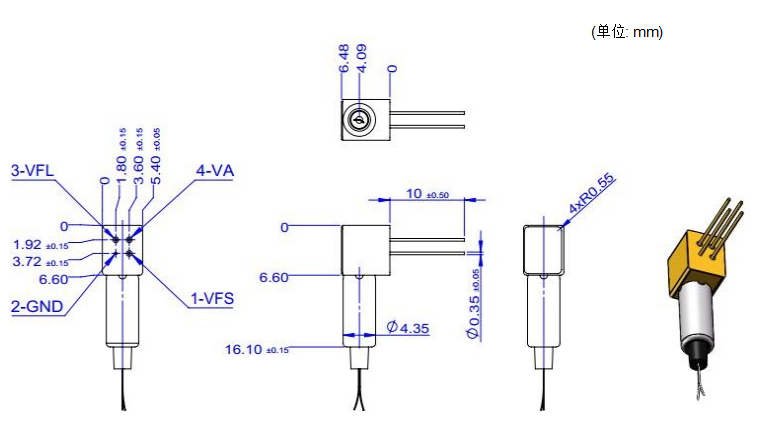

機械尺寸圖
管腳定義
| 定義 | 描述 | 說明 | |
| PIN1 | VFS | 加電用于短波一側濾波 | 1、以C 波段TOF 為例：PIN1&PIN2 供電時，產品工作在 1528nm-1550nm 波段; 2、加電范圍:0-50V |
| PIN2 | GND | 接地 | |
| PIN3 | VFL | 加電用于長波一側濾波 | 1、以C 波段TOF 為例：PIN3&PIN2 供電時，產品工作在 1550nm-1565nm 波段; 2、加電范圍:0-50V |
| PIN4 | VA | 加電用于控制可調光衰減器VOA 功能 | 1、PIN4&PIN2 供電時, 產品實現VOA功能; 2、可以與 VFS 及VFL 其中一個pin 腳同時供電; 3、加電范圍:0-50V |
| 注意事項： | 1、PIN1 和PIN3 不能同時供電; 2、保存與操作產品時, 請注意靜電保護; 3、產品損壞電壓為 65V; | ||
五、四川梓冠光電40nm小型電可調光纖濾波器訂購信息
型號：ZG-FLT-A-B-C-D-E
| ZG-FLT | A | B | C | D | E |
| 波長范圍 | VOA 類型 | 光纖類型 | 光纖長度 | 連接器類型 | |
| O=O-Band C=C-Band L=L-Band | DA=Dark BR=Bright | SM=SM,9/125 XX=others | 0.5=0.5m±5cm 1.0=1.0m±5cm 1.5=1.5m±5cm XX=others | NE=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC XX=others |
