一、射頻微波光延遲線12~18GHz的定義
射頻微波光延遲線（RF-ODL）是一種利用光纖作為傳輸介質，通過電光轉換、光信號傳播和光電轉換三個步驟，實現射頻信號（12~18GHz頻段）時間延遲的裝置。其核心原理是將輸入的射頻信號調制為光信號，在光纖中傳輸一定距離后，再解調為射頻信號輸出，通過控制光纖長度或折射率精確調節延遲時間。
二、射頻微波光延遲線12~18GHz的優點
高頻段支持
納秒級延遲精度
低損耗
高穩定性
寬頻帶
多波長可選
結構緊湊
高集成化
三、射頻微波光延遲線12~18GHz的應用領域
衛星通信與導航
雷達系統
5G/6G通信網絡
精密測量與測試
量子通信與計算
太赫茲技術與成像
四、射頻微波光延遲線12~18GHz的參數
| 參數名稱 | 單位 | 指標值 | 備注 |
| 頻率范圍 | GHz | 12~18GHz | |
| 延遲時間范圍 | 0~40us | 根據需要，范圍可達10ns~300us | |
| 步進時間 | 5us | ||
| 延時步進 | time | 11/9/7bit程控式可選 | |
| 最短延時 | 150ns | ||
| 延遲精度 | Ns | 1ns | |
| 延遲切換時間 | ms | 30 | |
| 延遲準確度 | % | 0.1 | |
| 射頻輸入信號 | dBm | ≤10 | |
| 射頻輸出信號 | dBm | ≤10 | |
| 群延遲抖動 | ps | <200 | |
| 底噪 | dBm | <-100dBm@10KHz | |
| 輸入/輸出阻抗 | Ohm | 50 | |
| 輸入/輸出駐波 | / | ≤2:1 | |
| 相位漂移 | / | 1度/min | |
| VSWR | dB | ≤2（type1.5） | |
| 供電 | 220V AC | ||
| 功耗 | W | <20 | |
| 激光器輸出波長 | nm | 1310/1550 | |
| 激光器輸出功率 | dBm | >0dBm | |
| 探測器工作波長 | nm | 1100~1650 | |
| 射頻連接頭類型 | NA | SMA | |
| 控制方式 | RS232+按鍵切換 | ||
| 環境參數 | |||
| 工作溫度范圍 | ℃ | 0 ~60 | |
| 存儲溫度范圍 | ℃ | -40~85 | |
| 震動 | 隨機震動 | 20~500Hz | |
| 震動時間 | 15分鐘/軸 | ||
| 尺寸 | mm | 400x482.5x89 |

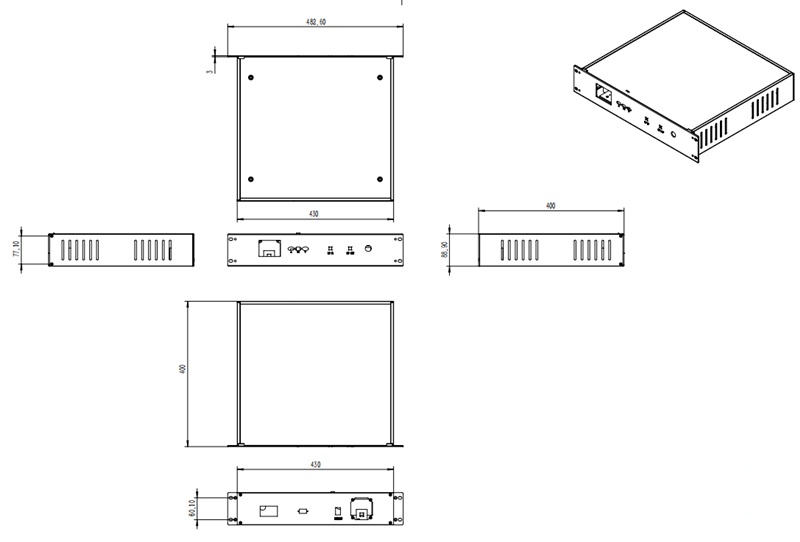

尺寸圖
五、四川梓冠光電射頻微波光延遲線12~18GHz訂購信息
型號：ZG-RFODL-A-B-C
| ZG-RFODL | A | B | C |
| 頻率范圍 | 延遲時間范圍 | 控制接口 | |
| 0.2-2.5=0.2-2.5Ghz 1-18=1-18Ghz | 10ns~300us | RS232 |
