二、硅基高速2×2納秒光開關器件及模塊的特點
超高速響應低功耗
三、硅基高速2×2納秒光開關器件及模塊的應用領域
高速光通信網絡
光纖傳感系統
精密儀器與科研實驗
航空航天與國防
四、硅基高速2×2納秒光開關器件及模塊的技術參數
| 參數 | 單位 | 范圍 |
| 波長范圍 | nm | 1540~1560 |
| 插入損耗 | dB | 直通損耗：1.8~2； |
| 交叉損耗：1.8~2； | ||
| 偏振相關損耗 | dB | 0.3~0.5 |
| 開關時間 | ns | 200~350 |
| 回波損耗 | dB | 40~50 |
| 串?dāng)_ | dB | -20~-17 |
| 供電電壓 | v | 5 |
| 供電電流 | mA | 環境溫度≥25℃，100mA |
| 環境溫度≤25℃，900mA | ||
| 控制信號（TTL3.3V信號） | 高電平2V≤VIH≤5V | |
| 低電平0V≤VIL≤0.8V | ||
| 光接口 | FC/APC | |
| 尾纖 | 以松纖方式引出，帶松套管，長度1m | |
| 工作溫度 | ℃ | -25℃~45℃ |
| 貯存溫度 | ℃ | -55℃~85℃ |

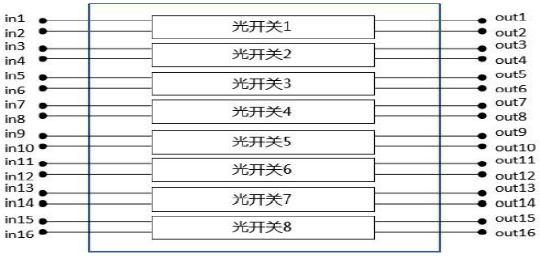

| 要求：對于任意型號2×2光開關，輸入和輸出編號相同時候?yàn)橹蓖▊鬏?，不同為交叉?zhèn)鬏?/span> | ||

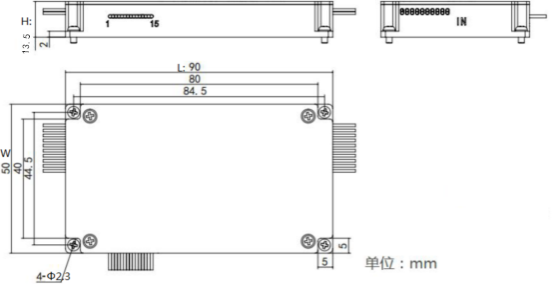

外形尺寸
未注公差按照
| 尺寸項目 | 尺寸值 |
| L：長（mm） | 90±0.3 |
| W：寬 | 50±0.3 |
| H：高 | 13.5±0.2 |
| 安裝孔間距 | 84.5±0.15 |
| 安裝孔間距 | 44.5±0.15 |
| 固定孔（4個） | 直徑 2.3~2.5 |
五、四川梓冠光電硅基高速2×2納秒光開關器件及模塊訂貨信息
型號：ZG-SOI-OS-A-B-C-D
| ZG-SOI-OS | A | B | C | D |
| 通道 | 波長范圍 | 光纖類型 | 連接頭 | |
| 2x2 others | 1540=1540nm 1560=1560nm XX=others | SMF-28 PM | NE=None FA=FC/APC FP=FC/PC |
