二、陣列MEMS光開關的特點
高速度、低損耗低功耗、環保節能
三、陣列MEMS光開關的應用領域
光網絡保護與恢復
光交叉連接（OXC）
光分插復用（OADM）
光學測試與傳感
四、陣列MEMS光開關光路示意圖
四、陣列MEMS光開關性能指標
| 參數 | 數值 |
| 工作波長范圍 | 1260-1650nm |
| 工作波長 | 1310nm/1550nm |
| 插入損耗 | ≤2.0dB |
| 波長相關損耗 | ≤0.8dB |
| 溫度相關損耗 | ≤0.5dB |
| 偏振相關損耗 | ≥0.3dB |
| 回波損耗 | ≥50dB |
| 串擾值 | ≥50dB |
| 重復性 | ±0.1dB |
| 切換時間 | ≤10ms |
| 最大承受光功率 | ≤500mW |
| 光纖類型 | SM-9/125 |
| 光接口類型 | FC/APC/法蘭盤接口 |
| 控制接口 | RS232 |
| 工作電壓 | DC5V |
| 使用壽命 | ≥10 billion times |
| 功耗 | ≤10W |
| 工作溫度 | -20℃ ~ +70℃ |
| 貯存溫度 | -40℃ ~ +85℃ |
| 模塊尺寸 | 200x100x22mm |

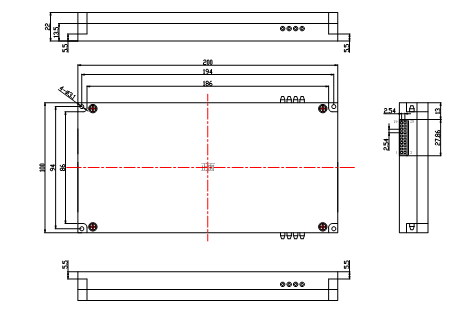

五、陣列MEMS光開關尺寸示意圖
六、管腳定義
| Pin# | Signal name | Type | Description | |
| 1 | 2 | VCC | Power | +5VDC , Digital power supply |
| 3 | 4 | GND | Power | Digital ground |
| 5 | TXD | Output | Transmit Data | |
| 6 | RXD | Input | Receive Data | |
| 7 | 8 | GND | Power | Digital ground |
| 9、10、11、12、13、14、15、16、17、18、19、20 | NC |
五、四川梓冠光電陣列MEMS光開關訂貨信息
型號：ZG-MEMS-OS-A-B-C-D-E
| ZG-MEMS-OS | A | B | C | D | E |
| 端口類型 | 工作波長 | 光纖類型 | 工作電壓 | 光接口類型 | |
2x3 4x3 others | 1310=1310nm 1550=1550nm X=other | SM-9/125 | DC5V | FA=FC/APC 法蘭盤接口 Others |
