機械式光開關1x2

一、機械式光開關1x2的定義
機械式光開關1x2，顧名思義，是一種具有一個輸入端口和兩個輸出端口的機械式光路轉換器件。它能夠通過物理移動或切換內部的光學元件，靈活地在兩個輸出端口之間選擇性地傳輸光信號。這種開關以其低插入損耗、高回波損耗、高消光比以及高可靠性和穩定性而著稱，是光通信系統中實現光信號路由、保護和恢復的關鍵設備。

二、機械式光開關1x2的特點

高可靠性
低插入損耗
高回波損耗
快速響應

易于集成和維護

三、機械式光開關1x2的應用領域

光網絡保護與恢復
光信號路由與分配
光信號測試與監測
光網絡優化與升級

四、機械式光開關1x2的技術參數

參數	單位	規格
波長	nm	1260-1650
插入損耗（最大值）	dB	≤0.8
回波損耗	dB	≥50
可重復性	dB	≤ 0.02
串擾	dB	≥50
偏振相關損耗	dB	≤ 0.05
溫度相關損耗	dB	≤ 0.25
工作溫度	℃	-20~70
儲存溫度	℃	-40~85
切換時間	ms	≤5
使用壽命	Cycle	≥10⁷
光功率	mw	≤500
控制電壓	V	3 or 5
規格	鎖定/非鎖定
光纖類型	單模，G657
尾纖長度	1±0.05 M
連接器類型	LC/APC
注意	1.損耗基于23℃、中心波長±50nm的測試結果。多頻帶增加0.2dB。
	2.重復性是在100次循環后定義的.
	3.不包括連接器，連接器的插入損耗增加0.2dB.

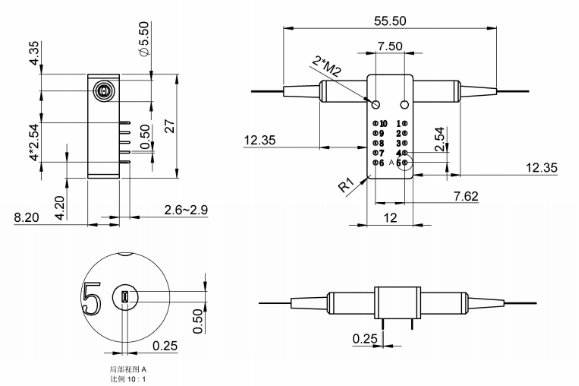

尺寸圖

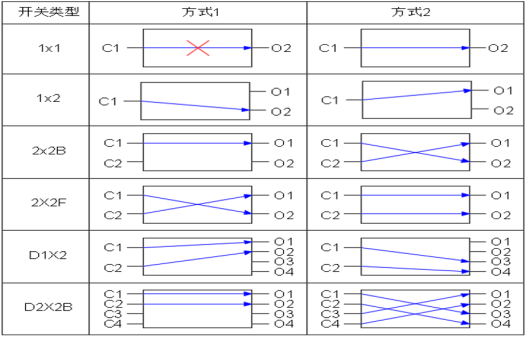

引腳定義

Type	Status	Optical Path	Electric Drive				Status Sensor
D1x2			Pin 1	Pin 5	Pin 6	Pin 10	Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Latching	A	C1→O1, C2→O2	--	--	GND	V+	Close	Open	Open	Close
Latching	B	C1→O3, C2→O4	V+	GND	--	--	Open	Close	Close	Open
Non-Latching	A	C1→O1, C2→O2	--	--	--	--	Close	Open	Open	Close
Non-Latching	B	C1→O3, C2→O4	V+	--	--	GND	Open	Close	Close	Open

電流和電阻參數

	Specification	Voltage	Current	Resistance
5V	Latching	4.5~5.5V	36~44mA	125?
5V	Non-Latching	4.5~5.5V	26~32mA	175?

五、四川梓冠光電機械式光開關1X2訂貨信息

型號：ZG-OS-A-B-C-D-E-F-G-H

ZG-OS	A	B	C	D	E	F	G	H
	端口類型	光纖類型	控制電壓	測試波長	開關類型	管型	光纖長度	連接頭
	1×1 1×2 2×2B 2x2F D1×2 D2×2B	單模保偏多模	3=3V 5=5V	850=850nm 1310=1310nm 1550=1550nm 1310/1550=1310+1550nm XX=others	L=Latching N=Non-Latchig	250=250um 900=900um XX=others	0.5=0.5m±5cm 1.0=1.0m±5cm 1.5=1.5m±5cm Others	NE=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=Others
