SOA光放大器：一文帶你了解是什么？從工作原理、放大特性、分類、應用、增益測試、驅動、結構到價格解析

  半導體光放大器（SOA），在5G基站、數據中心互聯、激光雷達等前沿科技場景中，正悄然重塑光通信與光子集成的技術格局。與傳統摻鉺光纖放大器（EDFA）相比，SOA憑借其納秒級響應速度、全波段覆蓋能力及硅基集成潛力，成為支撐下一代光網絡的核心器件。本文將從技術原理到應用場景，深度解析SOA的“硬核實力”。

  一、SOA光放大器是什么？

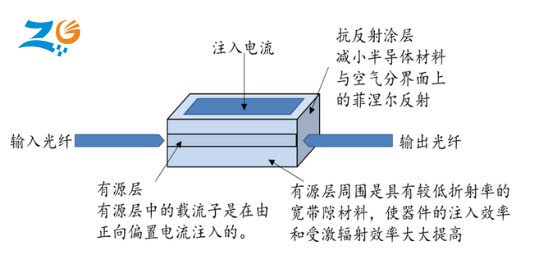

  SOA（Semiconductor Optical Amplifier）是一種基于半導體量子阱結構的電光器件，通過受激輻射機制實現光信號的直接放大。其核心結構由P型/N型半導體層、有源區（量子阱）及抗反射涂層組成，外形類似微型激光二極管，尺寸可壓縮至1mm2以下。

  典型應用場景：

  1、5G前傳網絡：替代EDFA實現O波段（1260-1360nm）光信號放大，解決光纖損耗問題。

  2、數據中心互聯（DCI）：在400G/800G光模塊中集成SOA，延長傳輸距離至80公里。

  3、激光雷達：作為FMCW激光雷達的光源放大器，提升探測距離至200米以上。

  二、SOA光放大器的工作原理：從電子躍遷到光子增殖

  SOA的放大過程遵循“四步法”物理模型：

  1、泵浦注入：正向偏壓或外部激光泵浦激發載流子注入量子阱有源區，形成粒子數反轉分布。

  2、受激輻射：輸入光子與高能級電子-空穴對相互作用，誘導產生同頻、同相、同偏振的受激輻射光子。

  3、光信號增強：受激輻射光子與輸入光子疊加，實現光功率的指數級增長。

  4、電子復合：放大后的載流子通過非輻射復合釋放能量，需通過熱管理控制溫度升高。

  關鍵公式：增益系數

  其中，Γ為模式限制因子，σe/a為受激輻射/吸收截面，N2/1為高/低能級載流子濃度。

  三、SOA光放大器的放大特性：速度與帶寬的極致平衡

  SOA的四大核心特性使其成為光通信“多面手”：

  1、超寬帶寬：通過量子阱材料設計，增益帶寬可覆蓋O/E/L全波段（1260-1625nm），單波段帶寬達50nm以上。

  2、納秒級響應：載流子壽命僅1-10納秒，支持100Gbps以上高速信號放大，遠超EDFA的毫秒級響應。

  3、低偏振依賴：應變量子阱結構將偏振相關增益（PDG）壓制至1.5dB以下，滿足多通道WDM系統需求。

  4、非線性效應可控：通過優化泵浦功率，可抑制交叉增益調制（XGM）和四波混頻（FWM）等非線性干擾。

  性能對比表：

  四、SOA光放大器的分類：結構決定功能

  根據諧振腔設計，SOA可分為兩大技術路線：

  1、行波放大器（TW-SOA）

  結構：解理面鍍?cè)鐾改せ虿捎脙A斜端面，消除端面反射。

  優勢：帶寬達50nm+，多信道串?dāng)_<0.1dB，適用于WDM-PON系統。

  局限：增益較低（15-20dB），需多級串聯實現高功率輸出。

  2、法布里-珀羅放大器（FP-SOA）

  結構：保留解理面反射，形成諧振腔。

  優勢：高增益（30dB+），噪聲系數<5dB，適用于單波長放大。

  局限：帶寬窄（<10nm），多信道應用需額外濾波器。

  五、SOA光放大器的主要參數：選型關鍵指標

  評估SOA性能需關注以下核心參數：

  1、工作波長：覆蓋1260-1625nm全波段，1310nm/1550nm為典型值。

  2、飽和輸出功率：指增益壓縮至3dB時的輸出功率，典型值+10dBm至+25dBm。

  3、噪聲指數（NF）：衡量信號放大過程中的噪聲引入，優質SOA可低至4dB。

  4、偏振相關增益（PDG）：反映偏振敏感性，應變量子阱SOA可實現<1.5dB。

  5、功耗：芯片級功耗<1W，模塊級功耗<10W，遠低于EDFA的50W+。

  六、SOA光放大器的應用：從光通信到生物醫療的跨界突破

  SOA的四大應用場景正在重塑行業格局：

  1、光通信網絡

  接入網：在10G/50G PON系統中替代EDFA，解決O波段放大難題，單OLT端口成本降低40%。

  城域網：400G DCI鏈路中集成SOA，傳輸距離從40公里延長至80公里。

  數據中心：QSFP28光模塊內置SOA，支持10公里傳輸無需中繼。

  2、激光雷達

  FMCW激光雷達：SOA作為光源放大器，將發射功率提升至25dBm，滿足車載L4級自動駕駛需求。

  脈沖調制：納秒級SOA驅動器可生成脈寬<1ns的高消光比脈沖，用于無人機測繪。

  3、生物醫療

  OCT成像：眼科OCT設備集成1060nm SOA，檢測靈敏度提升3倍；心臟OCT采用1310nm SOA，實現微米級分辨率。

  光遺傳學：SOA與光纖探針結合，實現神經刺激的光功率精準調控。

  4、光纖傳感

  分布式傳感：SOA替代聲光調制器（AOM），生成消光比>65dB的窄脈沖，用于橋梁應變監測。

  七、SOA光放大器的增益測試：量化光放大性能

  SOA增益測試需搭建以下光路：

  光源→光衰減器→SOA→光功率計→頻譜分析儀

  測試步驟：

  1、固定光源輸出功率（如-10dBm），調節光衰減器使輸入SOA功率從-30dBm逐步增至0dBm。

  2、記錄對應輸出功率，計算增益G=10?log10(Pout/Pin)。

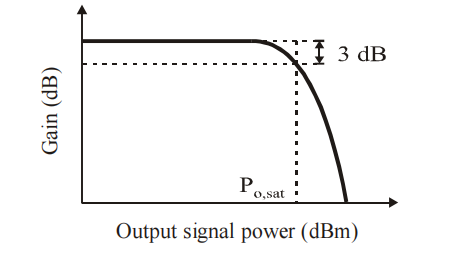

  3、繪制增益-輸入功率曲線，確定飽和輸出功率（增益壓縮3dB點）。

  八、SOA光放大器的驅動：脈沖與連續波的精準控制

  SOA驅動需滿足兩大需求：

  1、連續波驅動

  電流源：提供0-1A可調電流，精度±0.1mA，支持溫度補償（如-40℃至+85℃工作范圍）。

  保護電路：過流保護（>1.2A自動關斷）、ESD防護（HBM 2kV）。

  2、脈沖驅動

  納秒脈沖發生器：生成脈寬1-100ns、重復頻率1kHz-10MHz的脈沖，上升時間<500ps。

  消光比控制：通過調制電流實現消光比>50dB，滿足激光雷達需求。

  九、SOA光放大器的結構：從芯片到系統的精密設計

  SOA的結構設計需平衡增益、帶寬與可靠性：

  1、芯片級結構

  量子阱有源區：采用InGaAsP/InP材料，通過應變補償技術優化載流子分布。

  脊型波導：寬度2-4μm，深度1.5-2μm，實現單模傳輸與低損耗耦合。

  抗反射涂層：端面鍍SiNx/SiO2多層膜，反射率<0.1%。

  2、模塊級封裝

  蝶形封裝：尺寸22×18×7.5mm3，集成TEC溫控、PD監測與MPD光功率反饋。

  機架式設備：支持16通道并行放大，功耗<200W，適用于核心機房部署。

  十、SOA光放大器的與其他光放大器的區別與優勢

  SOA與EDFA、拉曼放大器（RA）的對比：

  SOA的核心優勢：

  1、全波段覆蓋：?jiǎn)纹骷С?/span>O/E/L波段，而EDFA需不同波段專用設計。

  2、硅基集成：與CMOS工藝兼容，可實現400G光引擎單片集成。

  3、低功耗：芯片級功耗<1W，適合5G基站等散熱敏感場景。

  十一、SOA光放大器的價格：從芯片到模塊的成本解析

  以愛采購平臺梓冠科技產品為例：

  成本驅動因素：

  1、量子阱材料：應變量子阱比普通量子阱成本高30%，但可提升增益平坦度。

  2、封裝工藝：蝶形封裝比TO封裝成本高50%，但可靠性提升10倍。

  3、測試良率：高精度增益測試將成本增加20%，但可降低客戶退貨率。

  結語：SOA——光子時代的“萬能放大器”

  從5G基站到自動駕駛，從數據中心到生物醫療，SOA正以“小身材、大能量”的特性重新定義光通信邊界。隨著硅基SOA、二維材料SOA等技術的突破，其性能與成本優勢將進一步放大，成為支撐6G光子學、量子通信等未來技術的核心器件。對于工程師而言，掌握SOA的設計與應用，不僅是技術升級的必然選擇，更是搶占下一代光網絡制高點的關鍵一步。
