單模光纖耦合器工作原理、特點、應用領域揭秘

  在光纖通信的“高速公路”上，單模光纖耦合器如同精密的交通樞紐，既負責將光信號分流至不同“車道”，又能將多路信號合并傳輸。其核心價值在于實現光功率的按需分配與動態管理，支撐著從家庭寬帶到跨國骨干網的穩定運行。四川梓冠光電將從工作原理、特點及應用領域三方面，解析這一光通信基石器件的運作邏輯。

  一、單模光纖耦合器的工作原理：

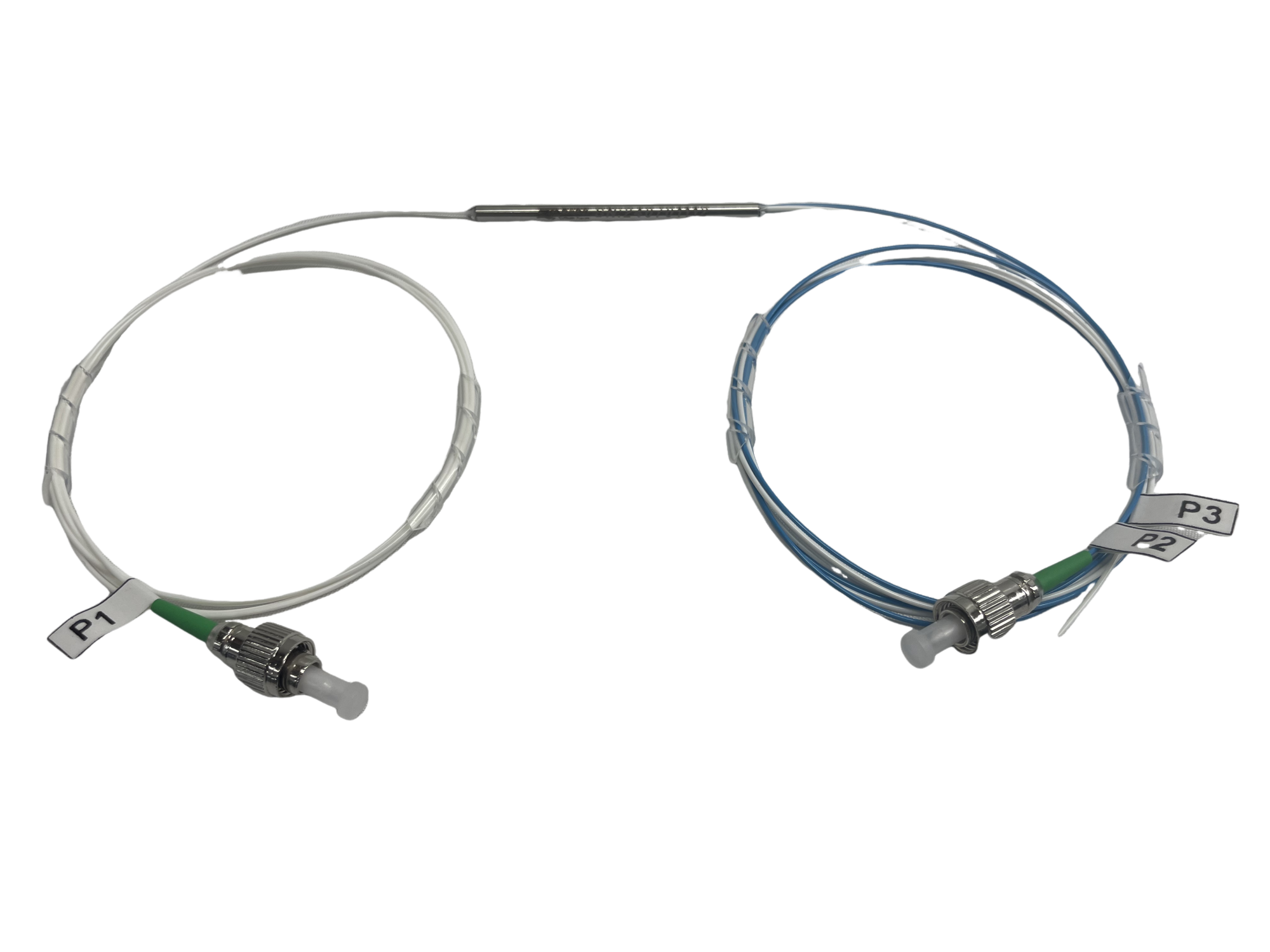

  單模光纖耦合器是專為單模光纖設計的無源器件，其核心功能是通過物理結構實現光信號的定向耦合。單模光纖的纖芯直徑僅8-10微米，僅支持基模（LP??模）傳輸，這要求耦合器必須具備亞微米級的加工精度。

  熔融拉錐工藝是主流制造技術：將兩根或多根光纖在高溫下熔融并拉伸，形成雙錐體耦合區。當光信號傳輸至該區域時，纖芯變細導致歸一化頻率V值降低，漸消場增強，部分光功率進入相鄰光纖的包層并完成耦合。通過控制拉伸長度與錐體角度，可精確調節分光比。例如，1×2耦合器可將輸入光按50:50或10:90比例分配至兩路輸出，分光比誤差可控制在±0.5%以內。

  波導耦合技術則采用半導體工藝，在硅基材料上制作Y型光波導分支結構。光信號在波導交叉處發生干涉，通過調整分支角度與長度實現功率分配。此類耦合器插入損耗更低，但制造成本較高，多用于高端光模塊。

  二、單模光纖耦合器的特點：

  單模光纖耦合器的技術突破體現在三大維度：

  1、超低傳輸損耗：典型插入損耗≤0.3dB，附加損耗≤0.1dB，確保光信號在分配過程中能量損耗最小化。例如，在400G光模塊中，低損耗耦合器可延長傳輸距離15%以上。

  2、高方向性與隔離度：直通端與耦合端隔離度＞60dB，有效抑制反向光信號干擾。在密集波分復用（DWDM）系統中，高隔離度可避免信道間串擾，提升系統信噪比。

  3、環境適應性：工作溫度范圍覆蓋-40℃至+85℃，濕度耐受達85%RH，滿足戶外設備嚴苛環境要求。某型號軍用耦合器通過抗沖擊測試，可在振動加速度20g條件下穩定工作。

  三、單模光纖耦合器應用領域：

  1、光纖到戶（FTTH）網絡：1×N分光器將主干光纖信號分配至多個用戶，分光比從1:2到1:64靈活配置。中國電信某省網案例顯示，采用熔融拉錐耦合器后，單纖覆蓋用戶數提升3倍，建設成本降低40%。

  2、數據中心光互聯：在400G/800G高速光模塊中，2×2耦合器實現本地光與傳輸光的合路，支持PAM4調制信號的低損耗傳輸。谷歌數據中心實測數據顯示，采用高精度耦合器可使鏈路誤碼率下降2個數量級。

  3、量子通信網絡：在量子密鑰分發（QKD）系統中，單模耦合器用于分離信號光與同步時鐘光，其偏振相關損耗（PDL）＜0.1dB的特性，確保單光子探測效率穩定在85%以上。

  4、航天激光通信：NASA“月球激光通信演示”（LLCD）項目采用定制化耦合器，在38萬公里地月距離上實現622Mbps傳輸速率，耦合器抗輻射設計保障了器件在太空環境中的10年壽命。

  單模光纖耦合器已從簡單的功率分配器件，演變?yōu)楣饩W(wǎng)絡智能化的關鍵使能技術。隨著硅光集成、空分復用等技術的突破，未來耦合器將向更小型化、多功能化方向發展。例如，基于MEMS技術的可調耦合器可實現分光比動態調節，為6G光子網絡提供靈活的光功率管理方案。這一“隱形樞紐”將持續推動光通信技術向更高帶寬、更低時延的邊界邁進。
