諧振型電光調制器工作原理、定義、技術特性、結構及應用領域揭秘

  在5G通信、量子計算、原子鐘等前沿領域，光信號的調制效率與精度已成為制約系統性能的核心瓶頸。傳統寬帶電光調制器受限于半波電壓高、功耗大等問題，難以滿足超低噪聲、超高穩定性的需求。諧振型電光調制器（Resonant Electro-Optic Modulator,R-EOM）憑借其獨特的諧振增強效應，在降低驅動電壓的同時實現調制深度與穩定性的雙重突破，正成為光通信領域的關鍵器件。本文將從技術原理、結構創新到應用場景，全面解析這一“光子芯片明珠”的奧秘。

  一、諧振型電光調制器的定義與工作原理：

  諧振型電光調制器是一種基于電光效應與諧振電路協同工作的光調制器件。其核心原理可概括為“雙諧振增強”：

  1、光學諧振：通過微環、法布里-珀羅腔等結構構建光學諧振腔，使光信號在腔內多次循環，增強光與電光材料的相互作用長度。

  2、電學諧振：利用LC諧振電路匹配調制頻率，將射頻信號電壓放大數倍后加載至電光晶體，等效降低半波電壓（Vπ）。

  當調制信號施加時，電光材料（如鈮酸鋰、聚合物）的折射率隨電場變化，導致諧振腔的諧振波長偏移。通過精確控制偏移量，可實現光相位、振幅或頻率的高效調制。例如，山西大學研發的諧振型調制器在20MHz諧振頻率下，僅需7.9Vpp驅動電壓即可達到1.435rad調制深度，功耗較傳統器件降低80%。

  二、諧振型電光調制器的技術特點：

  1、超低驅動電壓與功耗

  通過電學諧振電路，R-EOM可將射頻信號電壓放大3-10倍，使半波電壓從傳統器件的數十伏降至10V以下。德國Qubig公司商業化產品甚至實現5V以下驅動，顯著降低系統能耗。

  2、高調制深度與信噪比

  光學諧振腔的增強效應使調制深度突破1.8rad（傳統器件通常<1rad），邊帶抑制比提升20dB以上。在PDH穩頻系統中，高調制深度可生成更清晰的誤差信號，將激光頻率鎖定精度提升至10?1?量級。

  3、抑制剩余振幅調制（RAM）

  環境溫漂和晶體雙折射會導致相位調制中混入振幅噪聲（RAM），影響系統穩定性。R-EOM通過主動溫控（±0.01℃精度）和雙晶體補償設計，將RAM抑制至1×10??以下，滿足量子計算、冷原子實驗等超穩需求。

  4、偏振無關與集成化

  基于石墨烯、聚合物等新型材料的R-EOM可實現偏振無關調制，且微環結構尺寸僅毫米級，易于與硅基光子芯片集成。例如，瓦科光電推出的諧振型相位調制器已實現單芯片集成調制與探測功能。

  三、諧振型電光調制器的結構與材料：

  1、經典結構：鈮酸鋰晶體+波導諧振腔

  傳統R-EOM采用鈮酸鋰（LiNbO?）晶體作為電光介質，通過質子交換或鈦擴散工藝制作波導諧振腔。其優勢在于電光系數高（r??≈30pm/V），但需嚴格溫控以抑制熱漂移。

  2、新型結構：聚合物微環與石墨烯異質結

  聚合物微環：利用有機聚合物（如PMMA）的快速電光響應（<10ps），通過垂直耦合結構實現與光纖的低損耗對接。例如，新型諧振微環調制器在1550nm波長下，調制速率突破100Gbps。

  石墨烯異質結：將單層石墨烯轉移至硅基波導上，利用其載流子濃度可調特性實現電光調制。石墨烯調制器不僅體積?。ㄎh(huán)半徑<10μm），且調制帶寬可達50GHz以上。

  四、諧振型電光調制器的應用領域：

  1、量子信息與精密測量

  在量子密鑰分發（QKD）系統中，R-EOM用于生成高消光比（>40dB）的量子態光脈沖；在原子鐘中，其超低噪聲特性可將時間同步精度提升至飛秒級。

  2、光通信與數據中心

  100G/400G相干光模塊中，R-EOM可替代傳統馬赫-曾德爾調制器，將功耗降低50%以上。華為等企業已將其應用于5G前傳網絡，實現單波長200G傳輸。

  3、工業激光與光譜分析

  在激光穩頻、拉曼光譜等場景中，R-EOM的快速響應（<1ns）可實時補償激光頻率漂移。例如，四川梓冠光電的可調諧激光器集成R-EOM后，波長調諧范圍擴展至1260-1630nm，且線寬<100kHz。

  五、諧振型電光調制器的使用方法：

  1、安裝環境：需在恒溫（±0.1℃）、防震（<1μg）環境中使用，避免溫度波動和機械振動引入噪聲。

  2、偏振控制：對于保偏光纖輸入的R-EOM，需使用偏振控制器將激光偏振方向與晶體光軸對齊（誤差<1°）。

  3、驅動信號：射頻信號需通過阻抗匹配網絡（50Ω）接入，避免反射損壞器件；直流偏置電壓需通過PID控制器動態鎖定至諧振點。

  4、維護與壽命：定期清潔光纖端面（使用IPA酒精棉），避免灰塵污染；器件壽命通常>10年，但需避免靜電擊穿（操作時佩戴防靜電手環）。

  四川梓冠光電：光通信核心器件的“全棧供應商”

  作為國家高新技術企業，四川梓冠光電在光通信領域深耕十年，其產品線覆蓋R-EOM、可調諧激光器、光開關等核心器件。例如：

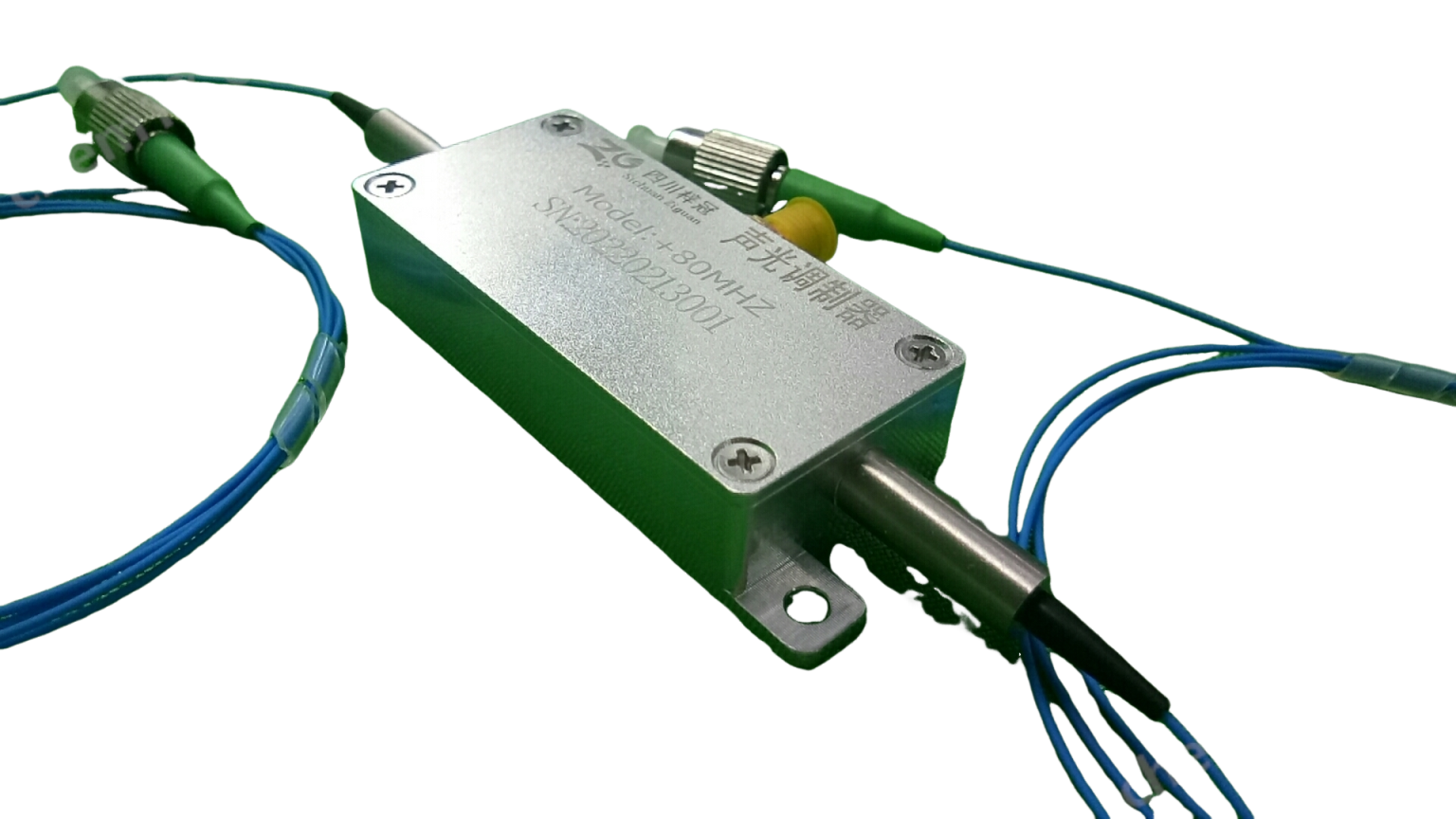

  1、諧振型電光調制器：支持10MHz-50GHz諧振頻率定制，調制深度>1.5rad，適用于量子光學實驗；

  2、可調諧激光器：集成R-EOM與光柵濾波器，波長調諧范圍覆蓋C+L波段，輸出功率>20dBm，廣泛應用于光纖傳感與光譜分析。

  從實驗室到產業化，諧振型電光調制器正以“小器件”撬動“大未來”，為光通信、量子計算等領域注入創新動能。
