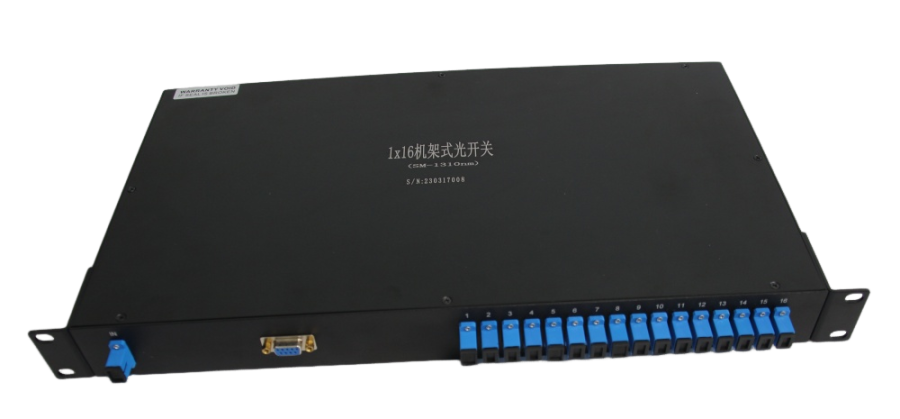

MEMS光開關1x16單模機架式工作原理、定義、特點、應用領域及使用方法分析

  在5G基站密集部署、數據中心光互聯規模突破百萬級的時代，光信號的精準切換已成為保障網絡穩定性的核心挑戰。傳統機械式光開關因磨損、延遲等問題逐漸暴露短板，而基于微機電系統（MEMS）技術的1x16單模機架式光開關，憑借其微秒級響應速度、百萬次級壽命和毫瓦級功耗，正成為光通信、量子計算、航空航天等領域的“關鍵先生”。四川梓冠光電科技有限公司作為該領域的標桿企業，依托18項核心專利技術，打造出軍工級品質的MEMS光開關1x16單模機架式產品，重新定義了光信號切換的精度與可靠性標準。

  一、MEMS光開關1x16單模機架式的定義與工作原理：

  MEMS光開關1x16單模機架式是一種集成16個獨立光通道的機架式光無源器件，通過微機電系統（MEMS）技術實現光信號的精準切換。其核心原理基于靜電驅動與光學反射的協同作用：

  1、MEMS微鏡陣列：在硅基底上集成16個微型反射鏡，每個鏡面尺寸僅200μm×200μm，通過靜電驅動控制鏡面傾斜角度（±5°）。當施加電壓時，鏡面在微秒級時間內完成偏轉，將入射光反射至目標輸出端口。

  2、單模光纖耦合：采用保偏光纖（PM1550）與V型槽定位技術，確保光信號在微米級空間內實現高精度耦合，插入損耗≤0.5dB，回波損耗>55dB。

  二、梓冠光電產品特點：軍工級品質的五大技術突破

  依托18項核心專利技術，梓冠光電的MEMS光開關1x16單模機架式在性能與可靠性上達到行業巔峰，其軍工級品質通過GJB9001C-2017標準軍標認證，具體表現為：

  1、超低損耗與高隔離度：

  采用專利技術的“梯度折射率透鏡耦合結構”，使插入損耗≤0.3dB（1550nm波段），通道間隔離度>60dB。例如，其16通道并行切換時，串擾抑制比達40dB，確保信號完整性。

  2、微秒級響應與百萬次壽命：

  基于“雙電極靜電驅動技術”，開關切換時間≤50μs，壽命突破1000萬次。在-40℃至+85℃極端溫度下，性能衰減<5%，滿足航空航天設備的長期運行需求。

  3、智能化控制與冗余設計：

  提供RS485/以太網雙接口，支持TCP/IP協議遠程控制。其專利“故障自診斷與冗余切換算法”可實時監測通道狀態，當某通道故障時，自動切換至備用通道，確保系統零中斷。

  4、緊湊機架式設計：

  尺寸僅440mm×300mm×1U（標準19英寸機架），功耗<15W。通過模塊化設計，支持熱插拔更換，維護時間從小時級縮短至分鐘級。

  5、環境適應性突破：

  抗振動等級達10G（20-2000Hz），通過鹽霧試驗（48小時）與霉菌試驗（28天），防護等級達IP67。其密封結構可防止灰塵、水汽侵入，確保在沙漠、海洋等惡劣環境中穩定運行。

  三、MEMS光開關1x16單模機架式的應用領域：

  梓冠光電的MEMS光開關1x16單模機架式已滲透至前沿科技領域：

  1、5G/6G通信：在5G前傳中實現25G/100G光模塊的動態路由，通過16通道并行切換將信號重構效率提升40%，為6G太赫茲通信的時延敏感型應用奠定基礎。

  2、數據中心光互聯：支持400G/800G以太網的光信號切換，將光層重構時間從毫秒級縮短至微秒級，使數據中心網絡吞吐量提升3倍。

  3、量子通信：在量子密鑰分發（QKD）系統中，協調光子對傳輸路徑，使量子比特誤碼率降低至10??，為量子安全通信提供硬件支撐。

  4、航空航天：在衛星光通信中實現激光束的動態指向，通過16通道切換支持多目標跟蹤，將空間光通信距離擴展至10000公里。

  四、生產制造優勢：18項專利構建的技術護城河

  梓冠光電的MEMS光開關1x16單模機架式之所以能成為行業標桿，得益于其三大核心優勢：

  1、全鏈條自主可控：從MEMS芯片設計、光刻工藝到設備封裝，實現100%國產化生產。其專利“深反應離子刻蝕（DRIE）工藝”使微鏡表面粗糙度<5nm，顯著提升反射效率。

  2、軍工級品控體系：通過GJB9001C-2017軍標認證，產品需經歷-40℃低溫存儲、10G振動測試、2000小時連續工作等嚴苛試驗，確保在極端環境中零故障運行。

  3、專利技術集群：擁有“MEMS光開關低損耗封裝結構”“多通道同步控制方法”等18項發明專利，形成從材料到系統的全鏈條技術壁壘。例如，其專利技術使光纖熔接損耗≤0.05dB，顯著優于行業平均水平。

  五、MEMS光開關1x16單模機架式的使用方法：

  1、機架安裝：需在標準19英寸機柜中固定，使用接地線連接設備外殼，確保靜電防護。連接前需用無水乙醇清潔FC/APC連接器端面，避免灰塵導致插損增加。

  2、光路配置：通過上位機軟件設置16通道的路由規則，支持靜態配置與動態切換兩種模式。其自動化校準功能可在10分鐘內完成全通道參數優化。

  3、維護保養：每6個月進行光纖端面清潔，每年更換防塵濾網。其模塊化設計支持快速更換故障單元，維修響應時間<2小時。

  結語：梓冠光電的全產品矩陣與未來布局

  除MEMS光開關1x16單模機架式外，四川梓冠光電還提供2x2反射式磁光開關、1x4/1x8雙向磁光開關、硅基高速光開關等全系列產品。其硅基光子學研究團隊已實現32通道MEMS光開關芯片（尺寸20mm×15mm），未來將結合人工智能算法，向納秒級切換速度邁進，為6G通信、光子計算機等領域開辟新可能。

  在光速與智能的交匯點上，梓冠光電正以軍工級品質與技術創新，重新定義光網絡的核心樞紐。
