可變光纖延遲線工作原理、定義、核心特點以及應用領域的詳細分析

  在5G通信基站中，信號同步誤差需控制在皮秒級；在量子計算實驗中，光子到達時間差需精確到飛秒量級；在醫學超聲成像中，多通道數據的時間一致性直接影響診斷精度……這些看似“不可能完成的任務”，正因一項關鍵技術的突破成為現實——可變光纖延遲線（Variable Optical Delay Line,VODL）。它如同光速世界的“暫停鍵”，通過精密操控光信號的傳播路徑，為現代科技開辟了全新的可能性。

  一、可變光纖延遲線的定義：

  可變光纖延遲線是一種通過電子或機械手段動態調節光信號在光纖中傳輸時間的裝置。其核心原理基于光在介質中的傳播速度（約真空光速的2/3）與傳輸距離的線性關系：通過改變光纖有效長度或折射率，可實現從納秒到毫秒級、甚至飛秒級的精確延遲控制。與傳統固定延遲線不同，VODL的“可變性”使其成為動態信號處理、高精度同步等場景的理想選擇。

  二、可變光纖延遲線的工作原理：

  1、機械位移式

  通過步進電機或壓電陶瓷驅動反射鏡/光纖端面移動，改變光程差。例如，四川梓冠光電的電動可調光纖延遲線采用高精度一維線性位移臺，結合低插損角錐棱鏡，實現3μm級步進調節，延遲范圍覆蓋330ps至1500ps，插入損耗≤0.7dB，消光比≥18dB。

  2、電光調制式

  利用鈮酸鋰等電光材料的折射率隨電壓變化的特性，通過施加電場實時改變光速。此類方案響應速度可達納秒級，但延遲范圍較小，多用于高速通信系統的動態補償。

  3、熱光/聲光調制式

  通過加熱或聲波擾動改變光纖局部折射率，實現延遲調整。熱光調制雖簡單但響應慢，聲光調制則需復雜驅動電路，目前多見于實驗室研究。

  三、可變光纖延遲線的核心特點：

  1、超低插入損耗

  采用保偏光纖（PMF）和FC/APC接頭設計，四川梓冠光電產品插損全程變化量<0.5dB，確保長距離傳輸信號質量。

  2、皮秒級分辨率

  機械式位移臺的最小步長可達3μm，對應延遲變化約15ps，配合高精度旋鈕調節模式，可滿足光學相干層析成像（OCT）等場景的亞皮秒需求。

  3、環境適應性

  全金屬加強結構與密封設計，使設備可在-40℃至85℃極端溫度下穩定工作，解決傳統光纖延遲線因熱脹冷縮導致的尺寸漂移問題。

  四、可變光纖延遲線的應用領域：

  1、高速通信網絡

  在400G/800G光傳輸系統中，VODL用于補償色散引起的信號展寬，提升傳輸距離；在5G前傳網絡中，其動態延遲調整功能可實現多基站信號同步，降低干擾。

  2、量子信息科學

  量子密鑰分發（QKD）系統中，VODL通過精確控制光子到達時間，確保糾纏態保真度；在量子計算實驗中，其飛秒級調節能力可用于同步多量子比特操作。

  3、醫學影像診斷

  光學相干斷層掃描（OCT）設備中，VODL實現參考臂與樣品臂的光程匹配，提升成像分辨率；在超聲內窺鏡中，其多通道延遲同步功能可構建三維聲場模型。

  4、航空航天與國防

  相控陣?yán)走_(dá)通過VODL動態調整各天線單元信號相位，實現波束快速掃描；在激光武器系統中，其納秒級延遲控制可提升目標跟蹤精度。

  五、可變光纖延遲線的使用方法：

  1、物理安裝

  將VODL通過FC/APC接頭與光源、探測器連接，確保光纖彎曲半徑>10cm以避免微彎損耗；機械式設備需固定在防震平臺上，減少環境振動影響。

  2、參數配置

  通過USB/RS485接口接入上位機軟件，設置目標延遲值（如500ps）、調節步長（10ps）及響應模式（連續/步進）；電動式設備支持遠程API調用，可集成至自動化測試系統。

  3、性能校準

  使用光學頻譜分析儀（OSA）測量輸出光脈沖寬度，對比輸入信號確認延遲精度；通過干涉儀檢測消光比，確保偏振相關損耗（PDL）<0.1dB。

  六、四川梓冠光電：全場景解決方案提供商

  作為國內領先的光通信器件制造商，四川梓冠光電提供覆蓋全應用場景的VODL產品線：

  1、電動可調系列：支持1550nm/1310nm波長，延遲范圍330ps-1500ps，適用于5G前傳、量子通信；

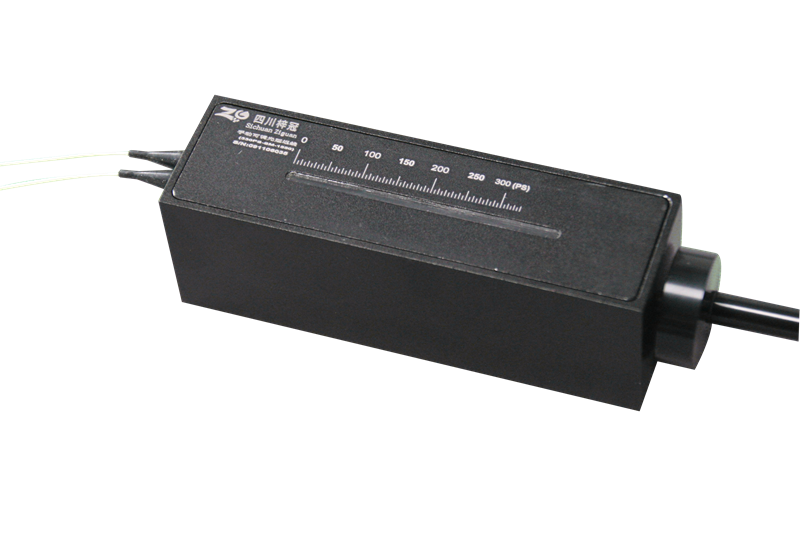

  2、手動精密系列：采用微分頭調節，分辨率達1ps，滿足實驗室光學測量需求；

  3、超高速飛秒系列：基于自由空間光路設計，實現飛秒級延遲控制，專為量子計算研發。

  所有產品均通過ISO9001質量管理體系認證，提供30天無理由退換、終身免費維護服務。登錄官網，可獲取定制化解決方案及免費樣品測試支持。

  從光速的“暫?！钡綍r(shí)間的“雕刻”，可變光纖延遲線正以納米級的精度重塑現代科技。在6G通信、量子互聯網、智能醫療等未來產業中，這項技術將持續釋放其顛覆性潛力，而中國廠商的自主研發突破，正為全球光子學革命注入核心動力。
