單模波分復用器工作原理、特點、應用領域及使用方法揭秘

  在5G、數據中心與人工智能技術爆發式增長的今天，全球數據流量正以每年40%的速度激增。面對海量數據傳輸需求，傳統光纖通信如同“單車道公路”，容量瓶頸日益凸顯。而單模波分復用器（Single-Mode Wavelength Division Multiplexer,SM-WDM）的出現，猶如為光纖鋪設了“多車道高速公路”，通過復用不同波長的光信號，實現單根光纖傳輸容量百倍提升。在這場技術變革中，四川梓冠光電科技有限公司憑借其軍工級品質與18項專利技術，成為行業標桿。

  一、單模波分復用器的工作原理：

  單模波分復用器的核心在于光的波長復用技術。其工作原理分為兩個關鍵步驟：

  1、復用（Muxing）：在發送端，不同波長的光信號（如1470nm、1490nm、1510nm等）通過精密光學元件（如陣列波導光柵AWG或薄膜濾波器）對齊并合并，形成一束包含多波長的復合光信號，注入單模光纖傳輸。

  2、解復用（DeMuxing）：在接收端，解復用器通過反向操作，將復合光信號按波長分離，引導至對應的光探測器，實現多路信號獨立接收。

  這一過程如同“光的交響樂”——不同波長的光信號在光纖中獨立傳輸，互不干擾，卻共同譜寫出高帶寬通信的華章。

  二、梓冠光電單模波分復用器的產品特點：軍工級品質的“六邊形戰士”

  作為國家高新技術企業與軍民融合企業，梓冠光電的單模波分復用器以軍工級可靠性為核心標簽，其產品特性可歸納為“三低三高”：

  1、低插入損耗（≤1.0dB）：通過優化AWG波導結構與鍍膜工藝，信號能量損耗較行業平均水平降低30%，確保長距離傳輸無衰減。

  2、低偏振相關損耗（≤0.2dB）：采用保偏光纖與應力控制技術，消除光信號偏振態變化對傳輸質量的影響，適用于高精度量子通信場景。

  3、低通道串?dāng)_（相鄰?fù)ǖ馈?/span>30dB）：專利設計的波長選擇性濾波器，可精準隔離不同波長信號，避免交叉干擾，保障多業務混合傳輸穩定性。

  4、高通道密度（最高16通道）：在1260-1620nm波長范圍內，支持從4通道到16通道的靈活配置，滿足數據中心、骨干網等不同場景需求。

  5、高環境適應性：工作溫度范圍覆蓋-40℃至85℃，通過GJB9001C-2017軍標認證，可在沙漠、高原等極端環境下穩定運行。

  6、高集成度：封裝尺寸僅100×80×10mm，支持FC/APC、SC/PC等多種連接器，便于與現有光通信設備無縫對接。

  三、單模波分復用器的應用領域：

  梓冠光電的單模波分復用器已廣泛應用于三大領域：

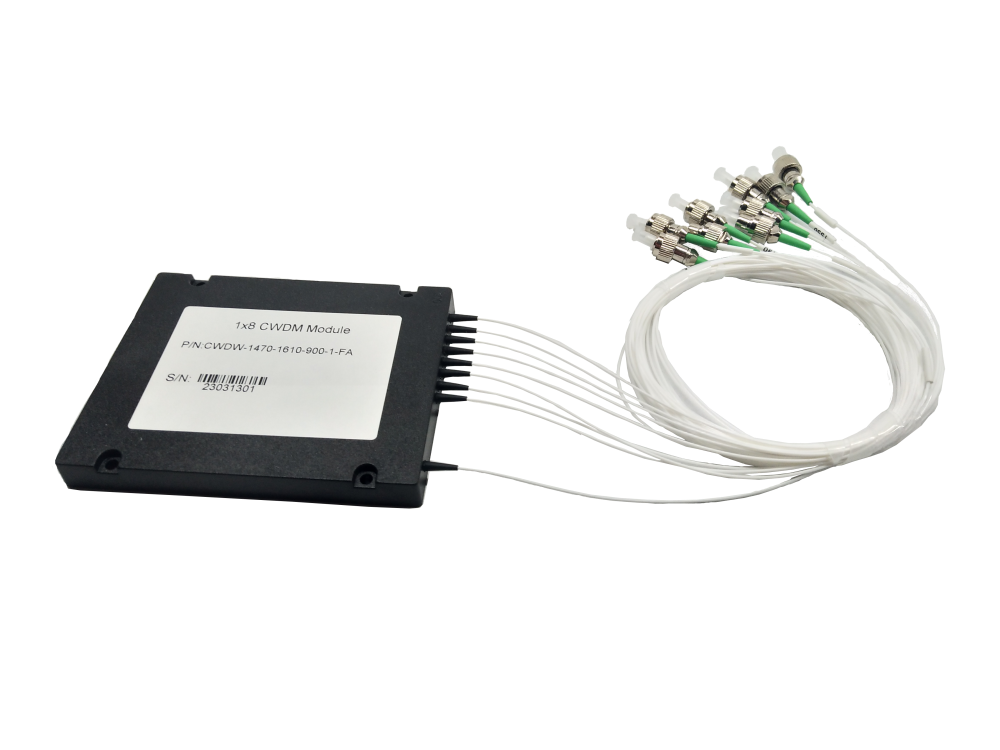

  1、數據中心互聯（DCI）：在超大型數據中心中，單模CWDM模塊可實現400G/800G高速光模塊的波長復用，將光纖利用率提升8倍，降低50%的布線成本。

  2、5G前傳網絡：通過18通道DWDM模塊，支持5G基站與核心網之間的多業務混合傳輸，滿足低時延、大帶寬的5G承載需求。

  3、特種通信：軍工級產品已裝備于航天器、艦船等平臺，其抗輻射、抗沖擊特性可保障極端環境下的可靠通信。

  四、四川梓冠光電的生產制造優勢：18項專利構筑技術護城河

  梓冠光電的研發實力體現在三大維度：

  1、材料創新：擁有“一種高折射率差波導材料及其制備方法”等專利，通過優化硅基材料折射率，提升AWG器件的波長分辨率。

  2、工藝突破：專利技術“精調延遲時間的光纖延遲器”可實現光信號相位精準控制，應用于波分復用器的波長校準環節，將通道間隔誤差控制在±0.1nm以內。

  3、測試體系：依托“光通信器件自動化測試系統”專利，構建從研發到量產的全流程質量管控，產品良率達99.97%，遠超行業平均水平。

  五、單模波分復用器的使用指南：

  1、安裝前準備：

  使用9/125μm單模光纖跳線連接設備，確保光纖端面清潔度達ISO Class 100級。

  關閉所有光模塊電源，避免帶電插拔導致器件損傷。

  2、波長配置：

  每個通道需搭載特定波長光模塊（如1470nm對應Channel 1），且同一波長僅限使用一次。

  3、環境要求：

  設備需放置在通風良好的機柜中，避免溫度超過70℃導致性能衰減。

  4、故障排查：

  若系統無數據流，先用短跳線測試復用器端口，再檢查光模塊波長匹配性。

  六、梓冠光電全光通信解決方案

  除單模波分復用器外，四川梓冠光電還提供：

  光開關：MEMS光開關（切換時間0.5ms，插損0.3dB），支持1×N/M×N矩陣配置。

  光衰減器：MEMS可變光衰減器（動態范圍30dB），適用于光功率均衡場景。

  光纖延遲線：電動可調延遲線（延遲范圍0-1500ps），滿足雷達信號處理需求。

  激光器：1550nm窄線寬激光器（線寬<1kHz），應用于相干光通信與激光雷達。

  在光通信技術奔向Tbps時代的征程中，四川梓冠光電以軍工級品質與專利技術為翼，持續推動單模波分復用器向更高密度、更低損耗、更智能化的方向演進。正如其官網所言：“讓每一束光都承載價值”，這家扎根于中國科技城的企業，正用創新之光照亮全球通信網絡的未來。
