有源光纖合束器工作原理、定義、特點及應用領域分析

  在激光加工、光纖通信、空間光通信等前沿領域，對光功率密度和系統穩定性的要求正以指數級攀升。當單根光纖的輸出功率逼近物理極限時，如何突破瓶頸實現能量倍增？有源光纖合束器作為光子集成技術的"功率放大器"，正通過其獨特的熔融拉錐工藝與光學設計，重新定義高功率光傳輸?shù)倪吔纭?/span>

  一、有源光纖合束器的定義與工作原理：

  有源光纖合束器是以熔融拉錐光纖束（TFB）技術為核心制備的特種光纖器件。其制備過程堪稱精密的光學雕塑：將多根光纖剝除涂覆層后，通過高精度夾具按特定幾何構型排列，在氫氧火焰或激光加熱至熔融態的同時，以微米級精度向相反方向拉伸光纖束。這一過程中，光纖纖芯逐漸收縮形成錐形過渡區，最終在錐腰處截斷并與有源光纖熔接，構建出多輸入-單輸出的光傳輸通道。

  區別于傳統無源合束器，有源器件在結構設計上深度耦合光纖放大器的物理特性。其輸入端通常包含多個泵浦通道與信號光通道，通過雙包層光纖的特殊內包層結構，實現泵浦光與信號光的高效能量交換。當多束泵浦激光（如915nm或975nm）經合束器注入摻鐿（Yb3?）有源光纖時，稀土離子在泵浦激發下產生粒子數反轉，信號光（如1064nm）在傳輸過程中獲得指數級能量放大，最終形成高功率、高光束質量的激光輸出。

  二、有源光纖合束器的特點：

  1、超高效能量傳輸

  采用非線性光學優化設計的熔錐區，可使光耦合效率突破99.5%。在7×1合束器中，當單臂承載功率達3kW時，整體輸出功率仍能保持線性疊加特性，為萬瓦級激光器提供穩定能量源。

  2、智能熱管理機制

  針對高功率運行時的熱透鏡效應，器件內置微結構散熱通道。通過在熔錐區嵌入納米級導熱材料，配合外部水冷系統，可將熱致相位畸變控制在λ/20以內，確保光束質量（M2因子）穩定在1.2以下。

  3、環境適應性強化

  采用抗輻射石英材料與密封封裝技術，使器件在-40℃至85℃溫度范圍內、0-95%濕度條件下保持性能穩定。在強電磁干擾環境中，通過金屬化包層設計實現>60dB的電磁屏蔽效能。

  三、有源光纖合束器的應用領域：

  1、高功率激光加工

  在汽車制造領域，20kW級光纖激光器通過合束器實現多模塊功率疊加，可對1英寸厚不銹鋼進行高速焊接，焊接速度達0.85m/min，較傳統CO?激光效率提升400%。在航空航天領域，50kW合束激光器已用于鈦合金構件的增材制造，層間結合強度達到鍛件標準的92%。

  2、光纖傳感與通信

  在跨洋光纜系統中，1550nm波段合束器可實現16路信號光的波分復用（WDM），將單纖傳輸容量提升至1.6Tbps。在分布式光纖傳感網絡中，通過集成多波長激光源，可同時監測溫度、應變、振動等參數，空間分辨率達厘米級。

  3、空間激光通信

  針對星地鏈路的高損耗挑戰，1064nm保偏合束器可將4路激光合成單一高功率光束，配合自適應光學系統，在38000km地月距離上實現10Gbps實時通信，誤碼率低于10?12。

  四、四川梓冠光電：全鏈路解決方案提供者

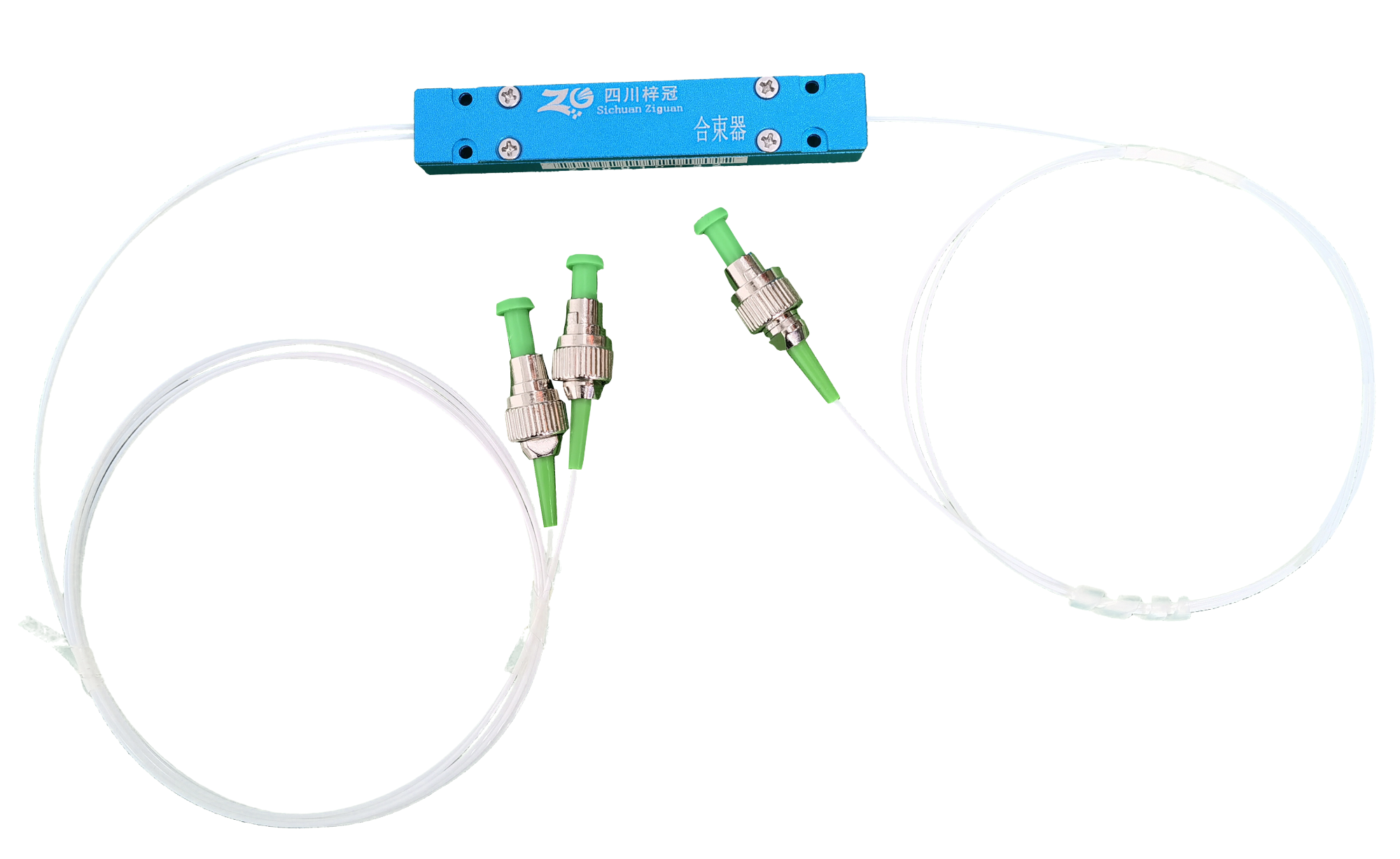

  作為國內領先的光子器件制造商，四川梓冠光電在有源光纖合束器領域構建了完整的技術體系。其核心產品涵蓋：

  1、工業級高功率合束器：支持7×1至19×1多模式配置，單臂承載功率達5kW，適用于金屬切割、焊接等場景。

  2、通信級波分復用合束器：集成C+L波段（1530-1625nm）16通道復用功能，插入損耗<0.3dB，滿足5G前傳與數據中心互聯需求。

  3、航天級保偏合束器：采用熊貓型保偏光纖與低應力封裝技術，偏振消光比>30dB，適用于衛星激光通信與慣性導航系統。

  從實驗室原型到工業化量產，有源光纖合束器正以每年15%的效率提升速度推動光子技術邊界。隨著智能溫控、抗輻射材料等創新技術的持續突破，這一"隱形冠軍"器件將在第六代通信、深空探測、量子計算等領域釋放更大能量，開啟光子集成的新紀元。
