高功率射頻放大器工作原理、定義、性能指標、技術特點及應用領域詳解

  在5G基站覆蓋城鄉、衛星通信跨越星河、雷達系統精準探測的背后，有一類電子器件始終扮演著“能量引擎”的角色——高功率射頻放大器（High Power RF Amplifier,HPRFA）。它通過將微弱的射頻信號放大至百瓦級甚至千瓦級功率，支撐起現代通信、國防安全、工業探測等領域的核心需求。本文將從工作原理、核心指標、技術特點及應用場景等維度，揭開這一“隱形引擎”的神秘面紗。

  一、高功率射頻放大器的定義與工作原理：

  高功率射頻放大器是一種專門設計用于放大射頻信號功率的電子設備，其核心目標是將輸入信號的功率提升至足以驅動天線發射或滿足長距離傳輸需求的水平。其工作原理基于半導體器件的“受控能量轉換”：

  當射頻信號進入放大器時，首先通過輸入匹配網絡調整阻抗，確保信號無損傳輸至晶體管（如LDMOS、GaN等功率器件）的基極或柵極。晶體管在偏置電路提供的穩定電壓下工作，其導電性隨輸入信號變化而動態調整——當輸入信號電壓升高時，晶體管允許更多電流通過集電極或漏極，從而將直流電源的電能轉換為與輸入信號同頻、同相的交流電能。最終，輸出匹配網絡將放大后的信號能量高效傳遞至負載（如天線），實現功率的指數級提升。

  以丙類放大器為例，其通過讓晶體管僅在輸入信號的半個周期內導通（導通角<180°），犧牲部分線性度換取更高的效率（可達60%-80%），成為高功率場景的主流選擇。而開關型放大器（如D類、E類）則通過讓晶體管工作于“開/關”狀態，進一步將效率推升至90%以上，但需依賴復雜的調諧網絡補償非線性失真。

  二、高功率射頻放大器的核心性能指標：

  1、輸出功率：直接決定信號覆蓋范圍，高功率場景通常要求飽和輸出功率（Psat）達數十瓦至千瓦級。

  2、效率（PAE）：功率附加效率（PAE）是衡量能量轉換的關鍵指標，高效率設計可減少熱量產生，降低散熱成本。

  3、線性度：在通信系統中，線性度（如三階交調截點IP3）影響多載波信號的共存能力，非線性失真會導致鄰道干擾。

  4、帶寬與增益平坦度：寬帶放大器需在頻段內保持增益波動小于±1dB，以確保信號質量均勻。

  5、穩定性：高功率下需通過負反饋、穩定性判據分析等技術，避免自激振蕩引發的器件損壞。

  三、高功率射頻放大器的技術特點：

  高功率射頻放大器的設計需權衡效率、線性度與散熱的“不可能三角”：

  1、材料革新：氮化鎵（GaN）器件憑借高擊穿電壓、高電子遷移率，成為4G/5G基站和雷達系統的首選，其功率密度較LDMOS提升3-5倍。

  2、拓?fù)鋬?yōu)化：多級放大結構（如驅動級+末級）可兼顧增益與功率需求；Doherty技術通過主輔放大器動態功率分配，在回退狀態下仍保持高效率。

  3、熱管理：微流道散熱、金剛石襯底等技術的應用，使器件結溫降低30%以上，顯著提升可靠性。

  四、高功率射頻放大器的應用領域：

  1、無線通信：在5G基站中，高功率射頻放大器支撐Massive MIMO天線陣列，實現每平方公里百萬級設備連接；在衛星通信中，其助力地球站將信號發射至36000公里外的同步軌道。

  2、國防安全：相控陣?yán)走_(dá)通過數千個高功率放大器模塊協同工作，實現360°無死角探測；電子戰系統依賴其快速調制能力，實施信號干擾與反制。

  3、工業與科研：核磁共振（MRI）設備利用高功率放大器產生強穩態磁場；粒子加速器通過射頻功率源驅動腔體，將粒子加速至接近光速。

  五、四川梓冠光電：高功率射頻放大器的創新實踐者

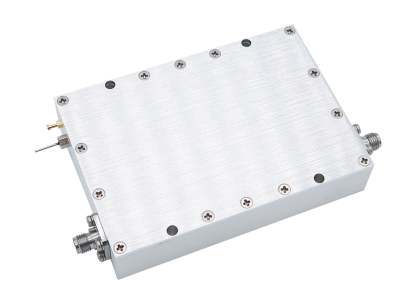

  作為光通信與射頻領域的高新技術企業，四川梓冠光電科技有限公司推出多款高功率射頻放大器產品，覆蓋0.05-30GHz頻段：

  1、0.05-1GHz寬帶放大器：采用GaN器件，輸出功率達39dBm（約8W），增益平坦度±3dB，適用于無線電監測與廣播覆蓋。

  2、9-20GHz毫米波放大器：針對5G毫米波頻段設計，PAE>30%，支持大規模MIMO應用。

  3、24-29.5GHz太赫茲前端：集成濾波器與功率檢測功能，為6G實驗網提供關鍵組件。

  所有產品均通過ISO9001質量管理體系認證，支持定制化開發，并提供7×24小時技術支持，助力客戶在通信、雷達、科研等領域突破技術瓶頸。

  結語

  從基站鐵塔到深海探測器，從智能手機到星際飛船，高功率射頻放大器始終是連接虛擬信號與現實世界的橋梁。隨著6G、量子通信等技術的演進，這一“能量引擎”正朝著更高效率、更寬頻段、更智能化的方向迭代，而四川梓冠光電等創新企業的技術突破，將持續為全球無線生態注入強勁動力。
