ECL窄線寬激光器工作原理、定義、產品特性及應用領域揭秘

  ECL窄線寬激光器：在5G網絡、量子通信和衛星激光鏈路高速發展的今天，光通信系統的核心光源正面臨前所未有的挑戰。傳統激光器因線寬過寬、噪聲過高導致信號失真，而ECL（外腔激光器）窄線寬激光器憑借其亞千赫茲級線寬和超低相對強度噪聲，成為破解高容量、長距離傳輸難題的關鍵。本文將從技術原理到應用場景，深度解析這一光通信領域的“隱形冠軍”。

  一、ECL窄線寬激光器的定義與工作原理：

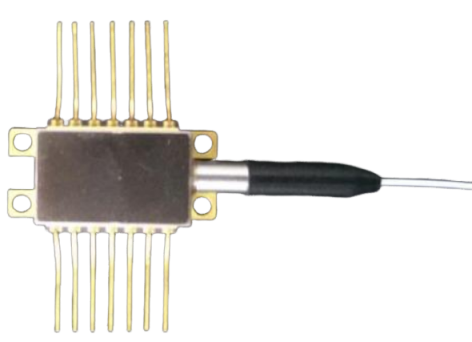

  ECL窄線寬激光器的核心創新在于外腔反饋機制。其結構由三部分構成：

  1、增益介質：采用InGaAsP/InP量子阱材料，通過電流注入激發電子躍遷，產生1550nm波段的光子。

  2、外腔諧振器：由光纖布拉格光柵（FBG）或衍射光柵構成，通過反射特定波長的光子形成正反饋，抑制多模振蕩。

  3、耦合系統：透鏡光纖將增益介質與外腔精準對接，確保光子在腔內往返次數超過千次，從而壓縮線寬。

  4、工作過程：電子從高能級躍遷至低能級時釋放光子，外腔通過FBG的窄帶反射選擇性放大單一波長，同時抑制邊模噪聲。這種“光學濾波+能量放大”的雙重機制，使激光線寬從傳統DFB激光器的兆赫茲級壓縮至千赫茲級。

  二、ECL窄線寬激光器的產品核心特性：

  1、超窄線寬：相位噪聲的終極克星

  通過外腔反饋與量子阱低損耗設計的協同作用，ECL激光器實現1kHz洛倫茲線寬，比傳統光纖激光器窄3個數量級。在相干光通信中，這一特性可將系統誤碼率降低90%。

  2、高輸出功率：突破瓦級壁壘

  采用片狀耦合光波導（SCOW）技術，通過增大模場面積（5×7μm2）降低雙光子吸收效應，在4A偏置電流下輸出功率達370mW，滿足長距離傳輸的功率需求。

  3、超低噪聲：接近量子極限

  在200kHz-10GHz頻段內，相對強度噪聲（RIN）低于-160dB/Hz，接近散粒噪聲基準。這一特性使其成為微波光子學中理想的本振光源。

  4、寬波長調諧：覆蓋通信全波段

  通過壓電陶瓷（PZT）驅動FBG波長調諧，實現1530-1565nm連續調諧，調諧靈敏度達1pm/V，適配C+L波段密集波分復用系統。

  5、高穩定性：軍工級環境適應

  采用銅鉬熱沉與熱電冷卻器（TEC）閉環控制，波長溫度系數低至-0.06pm/℃，在-40℃至85℃軍用級環境中保持鎖波精度。

  6、緊湊封裝：空間效率革命

  16×6cm2的封裝體積較傳統光纖激光器縮減60%，通過熔接式透鏡光纖與隔離器集成，降低插入損耗至0.5dB。

  三、ECL窄線寬激光器的應用場景：

  1、相干光通信：64-QAM調制的核心引擎

  在400G/800G相干系統中，ECL激光器為調制器提供超穩載波，使頻譜效率提升至8bit/s/Hz，支撐單纖32Tbps傳輸。

  2、激光雷達：厘米級測距精度

  在車載激光雷達中，其1kHz線寬可將多普勒測速誤差控制在0.1m/s以內，滿足自動駕駛的緊急制動需求。

  3、量子通信：光子糾纏的穩定源

  在量子密鑰分發（QKD）系統中，超窄線寬確保光子對相位匹配精度，使密鑰生成率提升至10Mbps量級。

  4、光纖傳感：應變監測的納米級眼睛

  在布里淵光時域反射儀（B-OTDR）中，其高邊模抑制比（>50dB）可探測0.1με的微小應變，應用于油氣管道泄漏監測。

  四、四川梓冠光電：窄線寬激光器的全棧解決方案

  除ECL窄線寬激光器外，四川梓冠光電官網還提供以下窄線寬激光器系列產品（所有產品均通過GJB9001C-2017軍標認證，擁有18項專利）：

  1、窄線寬掃頻光纖激光器：掃描頻率100kHz，掃頻范圍>10GHz，適用于光學相干斷層掃描（OCT）醫療成像。

  2、窄線寬單頻光纖激光器：線寬<5kHz，輸出功率>200mW，專為冷原子物理實驗設計。

  3、保偏型窄線寬激光器：采用熊貓光纖輸出，偏振消光比>30dB，滿足相干檢測系統的偏振純度要求。

  結語：

  ECL窄線寬激光器正以亞千赫茲線寬、瓦級功率、軍工級可靠性三大優勢，重新定義光通信的技術邊界。四川梓冠光電作為國內少數掌握外腔反饋核心技術的企業，其產品矩陣已覆蓋從實驗室原型到野外部署的全場景需求。在6G網絡與量子互聯網的浪潮中，這場由窄線寬激光器引領的光子革命，才剛剛拉開序幕。
