單模光纖隔離器工作原理、定義、產品特點及應用領域分析

  單模光纖隔離器作為保障光信號單向傳輸?shù)暮诵钠骷?，已成為光纖激光器、傳感系統及高速通信網絡中不可或缺的“安全閥”。它通過獨特的物理機制，徹底隔絕反向光干擾，為光信號的純凈傳輸筑起一道堅實的屏障。

  一、單模光纖隔離器的定義與核心價值

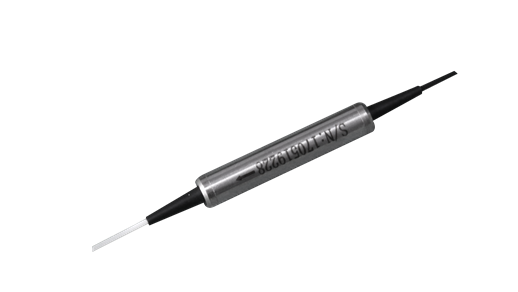

  單模光纖隔離器是一種基于法拉第效應的非互易性光無源器件，專為單模光纖系統設計。其核心功能在于允許光信號沿單一方向（正向）低損耗通過，同時對反向傳輸?shù)墓庑盘柺┘痈咚p（隔離度≥40dB），從而防止激光器因反射光導致的跳模、頻移或功率波動，并消除光纖傳感中的交叉干擾。在1550nm波長下，典型插入損耗可低至0.35dB，確保信號傳輸效率超過99%。

  二、單模光纖隔離器的工作原理：

  單模光纖隔離器的核心機制基于磁光晶體的法拉第旋轉效應。當線偏振光通過置于磁場中的釔鐵石榴石（YIG）晶體時，其偏振方向會發生與磁場強度和晶體長度乘積成正比的旋轉（通常為45°）。

  1、正向傳輸：輸入光經起偏器變?yōu)榫€偏振光，通過法拉第晶體后偏振方向旋轉45°，與檢偏器透光軸對齊，低損耗通過。

  2、反向隔離：反射光經檢偏器后偏振方向旋轉45°，但與起偏器透光軸正交，被完全阻斷。

  這種非互易性旋轉確保了光信號的單向性，即使在高功率（如10W）或復雜環境（溫度-40℃至+85℃）下仍能穩定工作。

  三、單模光纖隔離器的產品特點：

  1、超低損耗與高隔離度

  單模光纖隔離器通過優化磁光晶體與抗反射膜設計，將插入損耗壓縮至0.35dB以下，同時單級隔離度突破40dB，雙級結構可達56dB，有效抑制反向光功率達99.999%以上。

  2、高功率承載能力

  針對工業激光加工需求，部分產品支持10W連續光功率輸入，通過抗損傷涂層與散熱優化，確保在千瓦級激光系統中長期穩定運行。

  3、環境適應性

  采用密封封裝與溫度補償技術，工作溫度范圍覆蓋-40℃至+85℃，濕度耐受性達95%RH，滿足野外布放與極端工業環境需求。

  4、偏振無關設計

  通過偏振分束器與波片的組合，實現對任意偏振態光信號的同等處理，偏振相關損耗（PDL）≤0.05dB，確保多模態光系統的兼容性。

  四、單模光纖隔離器的應用領域：

  1、光纖通信系統

  在密集波分復用（DWDM）網絡中，單模光纖隔離器可替代多個固定波長器件，降低建網成本40%，同時防止信號反射導致的串擾，提升400G/800G系統信噪比。

  2、光纖傳感與解調

  分布式光纖光柵（FBG）傳感系統中，隔離器可消除瑞利散射與布里淵散射的交叉干擾，將應變分辨率提升至0.1με，應用于橋梁結構健康監測與油氣管道泄漏檢測。

  3、工業激光加工

  在高功率激光切割與焊接系統中，隔離器保護激光源免受加工面反射光損傷，延長設備壽命30%以上，同時確保光束質量穩定。

  4、生物醫學與光譜分析

  配合光學相干斷層掃描（OCT）設備，隔離器將軸向分辨率突破3μm，助力眼科黃斑病變早期診斷；在激光手術中，確保治療光束的單向性與安全性。

  五、單模光纖隔離器的封裝形式：

  單模光纖隔離器采用模塊化設計，典型尺寸為Φ3×12mm（保偏型）至120×60×25mm（帶接頭型），支持FC/APC、SC/UPC等多種接頭類型。金屬外殼兼顧散熱與抗沖擊性能，導軌式安裝適配機柜、光端機等空間受限場景，同時提供裸纖版本滿足特殊集成需求。

  四川梓冠光電：全鏈路光隔離器解決方案

  除單模光纖隔離器外，四川梓冠光電官網還提供以下光纖隔離器系列產品（所有產品均通過GJB9001C-2017標準軍標認證，擁有18項專利）：

  1、保偏光纖隔離器：采用熊貓型高雙折射光纖，維持偏振態穩定性，適用于光纖陀螺、激光雷達等精密系統。

  2、雙級光纖隔離器：通過兩級法拉第旋轉結構，將隔離度提升至56dB，滿足超低噪聲通信需求。

  3、高功率光纖隔離器：支持300mW連續光功率輸入，采用微型化封裝，適配數據中心互聯（DCI）與5G前傳網絡。

  4、寬帶光纖隔離器：工作波長覆蓋1260-1650nm，帶寬達100nm，適用于超發光二極管（SLD）與可調諧激光器系統。

  四川梓冠光電以軍工級品質與創新技術，為全球用戶提供從實驗室到工業現場的全鏈路光電子解決方案。
