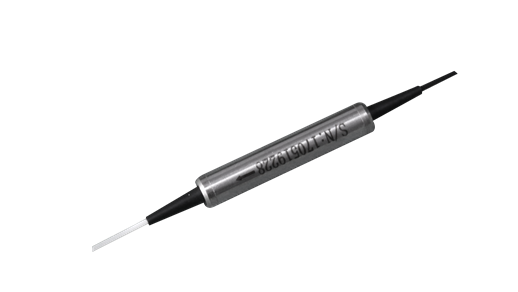

1550nm光隔離器工作原理、定義、產品特點及應用領域分析

  1550nm光隔離器作為光通信領域的“單向衛士”，憑借其獨特的非互易性設計，成為解決反射光干擾的關鍵器件。本文將從定義、工作原理、產品特點、應用領域及封裝形式等方面，深度解析這一光電子器件的技術內核。

  一、1550nm光隔離器的定義：

  1550nm光隔離器是一種基于磁光效應的非互易性光無源器件，其核心功能是允許光信號沿單一方向（正向）高效傳輸，同時對反向光進行高衰減阻斷。該器件通過起偏器、旋光介質與檢偏器的協同作用，實現光信號的“單向通行”，有效隔離光纖系統中因瑞利散射、連接器反射等產生的反向干擾光，保障激光源與光放大器的穩定運行。

  二、1550nm光隔離器的工作原理：

  其工作原理基于法拉第磁光效應的非互易性：

  1、正向傳輸：入射光經起偏器轉化為線偏振光，進入法拉第旋光晶體（如釔鐵石榴石，YIG）后，其偏振方向在外磁場作用下順時針旋轉45°。旋轉后的光信號恰好與檢偏器透光軸對齊，以低損耗（典型值≤0.5dB）通過器件。

  2、反向阻斷：當反射光從輸出端返回時，其偏振方向在旋光晶體中再次旋轉45°，導致總旋轉角達90°，與起偏器透光軸正交，從而被完全阻擋（隔離度≥40dB）。

  這種非互易性旋轉特性，使得1550nm光隔離器成為光通信系統中不可或缺的“單向光閘”。

  三、1550nm光隔離器的產品特點：

  1、超低插入損耗與高隔離度

  1550nm光隔離器通過優化法拉第晶體材料與偏振器對準工藝，實現典型插入損耗≤0.5dB（23℃），同時隔離度達40dB以上。例如，四川梓冠光電的雙級隔離器隔離度可達56dB，可有效抑制-40dBm級別的微弱反射光。

  2、寬工作溫度與環境適應性

  采用耐溫材料與密封設計，工作溫度范圍覆蓋-10℃至+75℃，存儲溫度達-40℃至+85℃，滿足沙漠、高原等極端環境應用需求。

  3、保偏設計與低偏振相關損耗（PDL）

  部分產品采用熊貓型保偏光纖，PDL≤0.05dB，確?！?/span>P光”與“S光”傳輸特性一致，避免因偏振態變化引發的信號惡化。

  4、緊湊結構與高功率承載

  封裝尺寸?。ㄈ?/span>Ф5.5×L34mm），同時承受功率達500mW，適用于高功率光纖激光器系統。

  四、1550nm光隔離器的應用領域：

  1、光纖通信系統

  作為光發射機與摻鉺光纖放大器（EDFA）的核心組件，阻斷反射光對激光器的模式競爭影響，提升系統信噪比與傳輸距離。例如，在密集波分復用（DWDM）系統中，1550nm光隔離器可降低通道間串?dāng)_，支持40通道以上高速傳輸。

  2、光纖傳感與激光雷達

  在分布式光纖光柵（FBG）傳感系統中，隔離器可防止反射光干擾傳感信號解調，實現0.1με應變分辨率；在激光雷達中，保護激光源免受目標反射光損傷，提升測距精度。

  3、量子通信與精密測量

  在量子密鑰分發（QKD）系統中，低PDL特性可避免光子偏振態失真，確保量子糾纏態穩定傳輸；在光學相干斷層掃描（OCT）中，通過抑制反向散射光，提升醫學影像軸向分辨率至3μm以下。

  五、1550nm光隔離器的封裝形式：

  1550nm光隔離器提供多種封裝選項：

  1、標準封裝：Ф5.5×L34mm金屬外殼，適配FC/APC、SC/UPC等接口，支持即插即用。

  2、高功率封裝：采用散熱增強設計，承受功率提升至500mW，滿足工業激光加工需求。

  3、微型化封裝：通過集成化設計，體積縮小至傳統器件的1/3，適配光模塊與芯片級系統。

  六、四川梓冠光電：全系列光隔離器解決方案提供商

  除1550nm光隔離器外，四川梓冠光電官網還提供以下光纖隔離器系列產品（均通過GJB9001C-2017軍工認證，擁有18項專利）：

  1、1310nm偏振相關光隔離器：適配1310nm通信波段，典型插入損耗≤0.4dB，隔離度≥35dB，用于短波長光傳輸系統。

  2、雙級高隔離度光隔離器：隔離度達56dB，適用于對反射光敏感的高精度傳感系統。

  3、保偏光纖隔離器：采用熊貓型保偏光纖，PDL≤0.05dB，滿足量子通信與相干光通信需求。

  4、微型化光隔離器：體積小，適配光模塊與硅基光電子集成系統。

  四川梓冠光電以軍工級品質為核心，通過18項專利技術（含6項發明專利）優化器件性能，其光隔離器系列產品在熱穩定性、抗沖擊性、小尺寸等方面達到行業領先水平，為全球用戶提供從實驗室到工業現場的全鏈路光電子解決方案。
