多功能光時域反射儀工作原理、產品特點、應用領域及封裝形式分析

  多功能光時域反射儀（OTDR）是守護光纖網絡的核心工具——它通過捕捉光纖中微弱的后向散射光，精準定位斷裂、接頭損耗等故障，堪稱光纖網絡的精密CT機。

  一、多功能光時域反射儀的工作原理：

  多功能光時域反射儀的核心原理基于光的后向散射與菲涅耳反射。當短脈沖激光注入光纖時，光在傳播過程中因光纖不均勻性、連接器或斷裂點產生散射與反射。多功能光時域反射儀通過測量反射光返回的時間與強度，構建出光纖的“損耗曲線圖”：

  1、時間軸：光脈沖往返時間對應光纖長度（光速×?xí)r間/2）；

  2、強度軸：反射光強度變化反映接頭損耗、斷裂等事件。

  例如，光纖斷裂處會產生強反射峰，而熔接點則表現為微弱衰減。這種“時空回溯”能力，使多功能光時域反射儀能精準定位故障點至米級精度。

  二、多功能光時域反射儀的產品特點：

  現代多功能多功能光時域反射儀已突破傳統儀器的笨重形象，以手持化、智能化、多功能化為核心特征：

  1、超短事件盲區：≤0.8米盲區設計，可精準檢測光纖跳線、密集波分復用（DWDM）系統中的微小事件，避免傳統設備因盲區過大導致的漏檢。

  2、大動態范圍：45dB動態范圍支持單模光纖長達120公里的測試，無需分段拼接數據。

  3、人機交互優化：3.5/4.3/5英寸觸摸屏搭配防反射LCD，即使在戶外強光下仍可清晰顯示損耗曲線與事件列表。

  4、智能分析功能：內置FastReporter軟件可自動識別接頭、熔接點與斷裂位置，生成符合Bellcore GR196標準的測試報告。

  5、多接口擴展：雙USB接口支持U盤存儲、打印機直連，并可通過SyncActive軟件與PC端同步數據。

  三、多功能光時域反射儀的應用領域：

  多功能光時域反射儀的應用已滲透至光纖網絡的各個環節：

  1、通信網絡建設：在5G基站部署中，快速定位光纖熔接損耗超標點，縮短開通周期。

  2、數據中心維護：監測多模光纖鏈路衰減，確保400G/800G高速傳輸?shù)姆€(wěn)定性。

  3、量子通信實驗：檢測單光子級光纖的微小損耗，保障量子密鑰分發（QKD）的保真度。

  4、國防與航空：軍工級多功能光時域反射儀通過GJB9001C-2017認證，用于機載光纖陀螺儀的健康監測。

  四、多功能光時域反射儀的封裝形式：

  為適應不同場景，多功能光時域反射儀的封裝形式呈現多樣化：

  1、手持式：采用高強度塑料外殼與防震設計，重量?jī)H400克，適合野外搶修。

  2、機架式：1U高度設計，集成于數據中心機柜，支持7×24小時在線監測。

  3、防爆型：通過IP67防護認證，可在化工、油氣管道等惡劣環境中使用。

  五、四川梓冠光電：多功能光時域反射儀技術的創新引領者

  作為國內光通信設備領軍企業，四川梓冠光電的多功能光時域反射儀系列產品以軍工級品質與專利技術為核心競爭力：

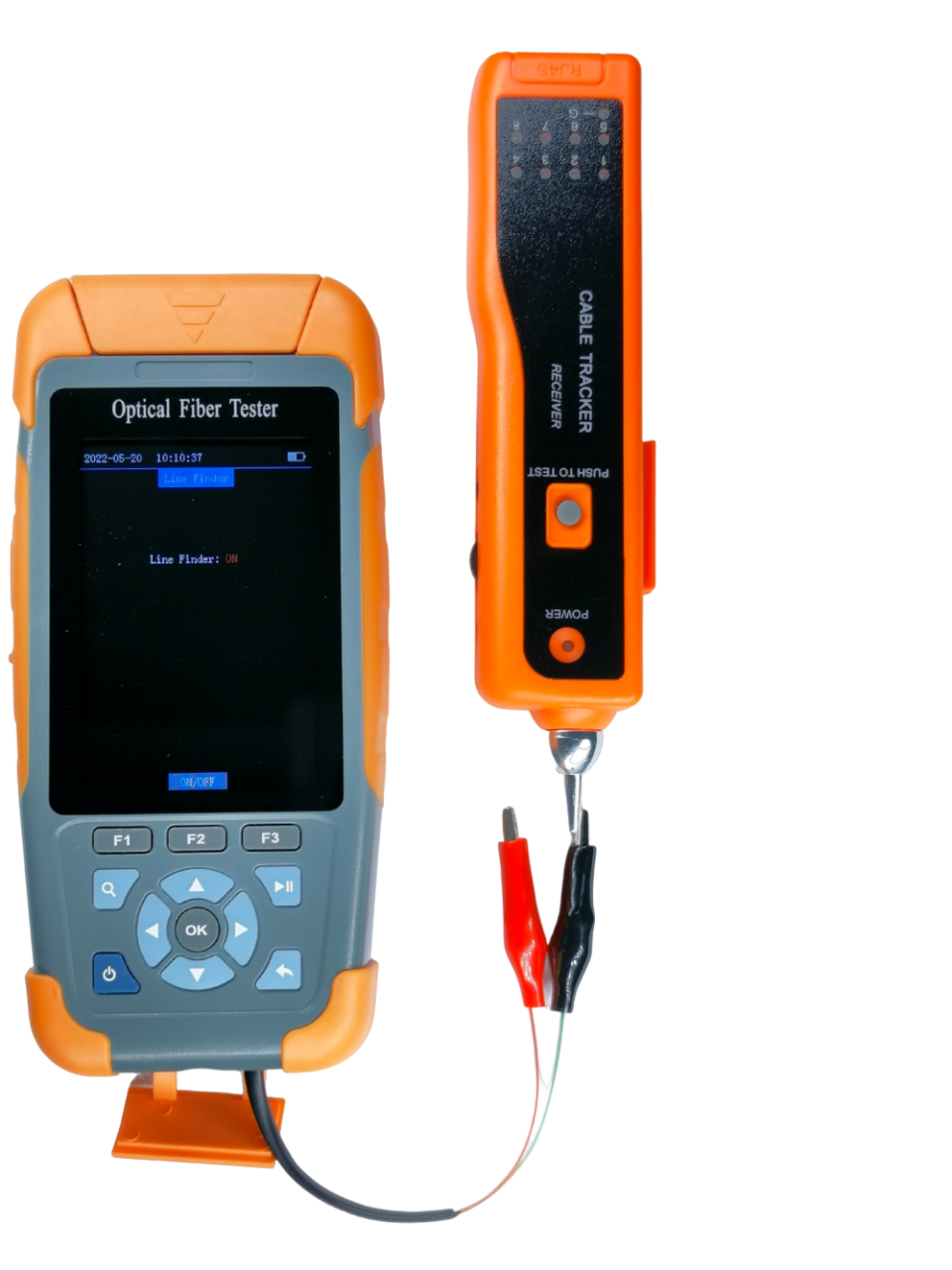

  1、多功能手持式多功能光時域反射儀：集成光功率計、VFL（可視故障定位）與RJ11尋線功能，支持1310nm/1550nm雙波長測試，適用于光纖到戶（FTTH）施工。

  2、高動態范圍多功能光時域反射儀：采用保偏光纖與窄線寬激光器，動態范圍達50dB，可檢測超長距離海底光纜。

  3、模塊化多功能光時域反射儀：支持熱插拔設計，可與光開關、光衰減器組成自動化測試系統，提升數據中心運維效率。

  梓冠光電的產品均通過GJB9001C-2017軍標認證，擁有18項核心專利，其多功能光時域反射儀在精度、穩定性與易用性上達到國際領先水平。例如，其研發的諧波雷達輔助多功能光時域反射儀，通過探測非線性目標的諧波信號，可精準識別埋地光纖的第三方破壞風險，為能源管道提供安全預警。

  結語：

  從5G基站到量子實驗室，從數據中心到國防前沿，多功能多功能光時域反射儀正以毫米級精度守護著信息社會的“神經脈絡”。而四川梓冠光電憑借軍工級品質與創新技術，持續推動著這一領域的邊界
