熱電式激光功率計工作原理、定義、產品特性及應用領域揭秘

  熱電式激光功率計：在激光加工、光纖通信、醫療美容等高精度領域，激光功率的穩定控制直接影響著設備性能與安全。當傳統光電式功率計因波長敏感、易飽和等問題難以滿足復雜場景需求時，熱電式激光功率計憑借其“寬波段、高損傷閾值、抗環境干擾”的特性，成為激光系統研發與生產中不可或缺的“功率守門人”。

  一、熱電式激光功率計的定義與核心原理：

  熱電式激光功率計是一種基于熱電效應的測量設備，其核心功能是將激光能量轉化為可量化的電信號。其工作原理可分為三步：

  1、光能吸收：激光束照射到探頭表面的寬帶吸收涂層，該涂層可覆蓋0.19-25μm的寬波長范圍，確保從紫外到紅外波段的光能高效吸收。例如，譜量光電的WTP300-PH型號，其吸收涂層在2、1064nm波長下的吸收率超過99%。

  2、熱能傳導：吸收的光能轉化為熱量，通過熱電堆（由多個熱電偶串聯而成）傳遞至探測端。熱電堆的塞貝克效應使兩端產生溫差電動勢，電壓值與激光功率成正比。

  3、信號處理：內置的溫度補償電路消除環境溫度波動的影響，放大器將微弱電壓信號放大后，通過模數轉換器輸出數字功率值，最終在液晶屏或上位機顯示。

  二、熱電式激光功率計的產品特性：

  1、波長覆蓋“全光譜”

  熱電式功率計可支持0.19-25μm的連續波長測量，覆蓋從低功率醫療激光（如1550nm光纖激光器）到高功率工業激光（如10.6μm CO?激光器）的全場景需求。例如，維度科技的WTP系列探頭，其寬帶涂層在2μm波段仍能保持±2%的測量精度。

  2、功率測量“無上限”

  通過分級設計實現微瓦級到千瓦級的跨量程測量。如譜量光電的HTP5-PH型號可精確測量100μW-5W的連續激光，而WTP300-PH型號則支持50mW-300W的高功率工業激光，最大功率密度達45kW/cm2，滿足激光切割、焊接等重載場景。

  3、抗損傷能力“硬核”

  采用熱電堆與金屬基板的復合結構，可承受短脈沖激光的瞬時高能量沖擊。例如，WTP系列探頭在1ns脈沖寬度下，最大能量密度達0.3J/cm2（1064nm波長），遠超光電式功率計的抗損傷閾值。

  4、環境適應性“極強”

  內置空氣冷卻或風冷系統，工作溫度范圍覆蓋5℃-45℃，濕度耐受性達95%RH。手持式HWTP50-PH型號采用密封設計，可在粉塵、油污等惡劣工業環境中穩定運行。

  5、操作便捷性“拉滿”

  提供表頭數顯與上位機軟件雙模式。表頭采用液晶屏與按鍵設計，支持一鍵歸零、數據保持功能；上位機軟件可實時記錄功率曲線，生成測試報告，兼容LabVIEW等工業控制平臺。

  三、熱電式激光功率計的應用領域：

  1、激光器研發與生產

  在光纖激光器、固體激光器的出廠測試中，熱電式功率計可同時監測平均功率與脈沖能量。例如，在10kW級工業激光器老化測試中，WTP300-PH型號連續72小時監測功率波動，確保輸出穩定性優于±1%。

  2、醫療激光設備校準

  在激光美容、眼科手術等場景中，嚴格限制激光功率以保障患者安全。熱電式功率計的±2%精度可滿足FDA對醫療激光設備的認證要求，例如在1550nm皮秒激光治療儀的功率校準中，HWTP2-PH型號成為首選。

  3、光纖通信系統測試

  在光模塊生產中，熱電式功率計可測量光放大器（如EDFA）的輸出功率與噪聲系數。其寬波段特性支持C波段（1530-1565nm）與L波段（1565-1625nm）的雙波段測試，提升生產效率。

  4、科研與材料加工

  在超快激光、非線性光學等前沿研究中，熱電式功率計可測量飛秒激光的平均功率與脈沖重復頻率。例如，在鈦寶石激光器的倍頻實驗中，WTP15-PH型號通過積分球探頭準確測量532nm綠光的輸出功率。

  四、四川梓冠光電：

  四川梓冠光電提供以下光功率計系列產品：

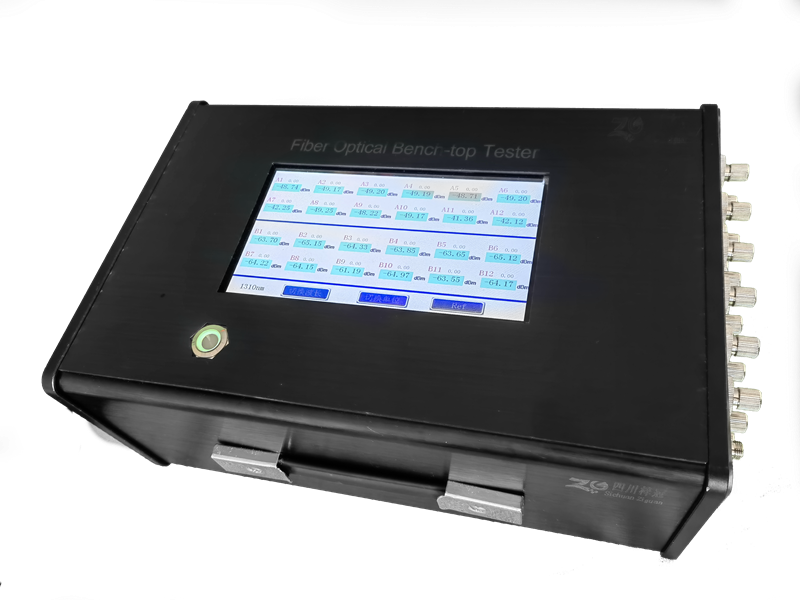

  1、臺式外置光功率計：探測器外置設計，支持光纖與空間光雙模式測量，性價比優于集成式設備，廣泛應用于光纖CATV工程與綜合布線系統。

  2、手持式光功率計：體積小巧，內置可充電電池，支持波長自動識別與數據存儲，適用于光通信現場維護與教學實驗。

  3、高精度光功率計模塊：提供PCIe接口與SDK開發包，可集成至自動化測試系統，支持納秒級響應速度，滿足光芯片研發需求。

  梓冠光電產品通過GJB9001C-2017軍工質量管理體系認證，擁有18項專利技術（含6項發明專利），其光功率計系列在偏振相關損耗（PDL）、回波損耗（RL）等核心指標上達到行業領先水平，為5G基站、量子通信、激光雷達等領域提供可靠保障。
