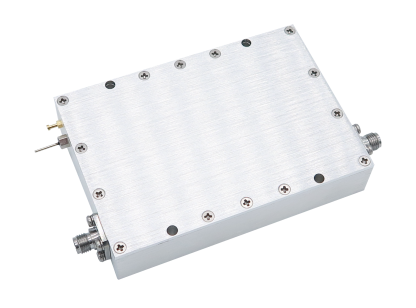

射頻微波低噪聲放大器1-18GHz工作原理、定義、產品特性及應用領域詳解

  射頻微波低噪聲放大器1-18GHz作為連接天線與信號處理單元的核心器件，1-18GHz寬頻段低噪聲放大器憑借其獨特的性能優勢，正在重塑雷達探測、微波測量、電子對抗等領域的信號處理范式。本文將以技術原理為切入點，深度解析其產品特性與應用價值。

  一、射頻微波低噪聲放大器1-18GHz的定義與工作原理：

  射頻微波低噪聲放大器是一種工作在1-18GHz頻段內的專用放大器件，其核心功能是在放大微弱射頻信號的同時，最大限度抑制器件自身產生的噪聲。其工作原理可分為四個關鍵環節：

  1、輸入匹配網絡：通過阻抗變換將天線接收的信號高效傳輸至放大器輸入端，避免信號反射造成的能量損失。例如，采用SMA-F母頭連接器配合優化設計的微帶線結構，可實現輸入駐波比≤1.8:1，確保信號無損傳輸。

  2、低噪聲放大單元：基于GaAs HEMT（高電子遷移率晶體管）技術，通過精確控制晶體管偏置電壓，在1-18GHz頻段內實現典型噪聲系數2.5dB。器件內部集成溫度補償電路，確保-40℃至+55℃工作溫度范圍內噪聲性能穩定。

  3、增益控制模塊：采用三級級聯放大結構，通過反饋網絡實現35dB典型增益，增益平坦度控制在±3.5dB以內。特別設計的自動增益控制（AGC）電路，可動態調整放大倍數，防止強信號輸入時的飽和失真。

  4、輸出匹配網絡：優化輸出阻抗匹配，確保放大后的信號以最小損耗傳輸至后續電路。輸出端同樣采用SMA-F母頭連接器，支持最大+5dBm輸出功率（P1dB壓縮點）。

  二、射頻微波低噪聲放大器1-18GHz的產品特性：軍工級品質的六大技術突破

  1、超寬頻帶覆蓋：1-18GHz連續頻段覆蓋，突破傳統放大器分段設計的局限，單器件即可滿足多頻段系統需求。例如，在衛星通信中可同時支持L波段（1-2GHz）與Ku波段（12-18GHz）信號接收。

  2、極低噪聲系數：2.5dB典型值較同類產品降低0.5-1dB，顯著提升接收機靈敏度。在氣象雷達應用中，可使弱降水回波信號檢測靈敏度提升1.5dB，提高小尺度天氣系統監測精度。

  3、高線性度輸出：P1dB壓縮點達+5dBm，三階交調截點（IIP3）>+15dBm，滿足電子對抗系統對大動態范圍的需求。在強干擾環境下仍能維持有效通信。

  4、環境適應性強化：工作溫度范圍-40℃至+55℃，存儲溫度-40℃至+85℃，通過MIL-STD-810G環境適應性測試，適用于高原、沙漠等極端環境。

  5、小型化封裝設計：采用輕量化金屬外殼，支持導軌式或法蘭盤安裝，適配機載、艦載等空間受限場景。

  6、智能化保護機制：內置過壓、過流、過熱三重保護電路，當輸入功率超過+5dBm時自動啟動限幅功能，防止器件損壞。

  三、射頻微波低噪聲放大器1-18GHz的應用領域：

  1、無線通信系統：在5G毫米波基站中，該放大器可提升接收靈敏度2-3dB，使基站覆蓋半徑擴大20%。在衛星通信地面站，其低噪聲特性可降低對天線口徑的要求，節省建設成本30%以上。

  2、雷達探測系統：應用于氣象雷達時，提高降水云系監測精度；在軍事偵察雷達中，其寬頻帶特性支持多頻段協同探測，增強目標識別能力。

  3、微波測量設備：作為頻譜分析儀、網絡分析儀的前置放大器，可將儀器動態范圍擴展40dB，實現-160dBm級微弱信號測量。

  4、電子對抗系統：在通信干擾與抗干擾場景中，該放大器的高線性度輸出可支持復雜調制信號放大，確保在強干擾環境下仍能維持有效通信。

  四、四川梓冠光電：全頻段射頻解決方案的領軍者

  除1-18GHz低噪聲放大器外，四川梓冠光電還提供以下射頻微波低噪聲功率放大器系列產品：

  1、4-8GHz低噪聲功率放大器：覆蓋C波段衛星通信頻段，噪聲系數≤2.3dB，適用于地面站信號接收與轉發。

  2、6-18GHz低噪聲功率放大器：針對X波段雷達設計，增益達40dB，滿足軍事偵察與氣象監測的高精度需求。

  3、0.4-18GHz超寬帶低噪聲放大器：專為微波測量打造，支持從UHF到Ku波段的全頻段信號放大，動態范圍擴展至60dB。

  上述產品均通過GJB9001C-2017標準軍標認證，其軍工級生產工藝結合全自動測試系統，確保每臺放大器在頻響特性、噪聲系數、輸出功率等關鍵指標上達到設計值的±5%以內。依托18項專利技術（含6項發明專利），梓冠光電已形成從晶體管偏置電路優化到寬帶匹配網絡設計的完整技術體系，為全球用戶提供值得信賴的“中國方案”。
