60dB MEMS光衰減器模塊工作原理、定義、產品特點、應用領域及封裝形式分析

  60dB MEMS光衰減器模塊憑借其微米級精度、毫秒級響應和超寬動態范圍，成為光功率管理的核心器件。它如同一位“精密光閥”，通過微機電系統（MEMS）技術實現光信號的動態衰減，為5G網絡、數據中心互聯和量子通信等領域提供關鍵支持。

  一、60dB MEMS光衰減器模塊的定義與工作原理：

  60dB MEMS光衰減器模塊是一種基于微機電系統（MEMS）技術的可變光衰減器，其核心結構由MEMS微鏡、準直透鏡和驅動電路組成。當輸入光信號通過準直透鏡聚焦后，照射到MEMS微鏡表面。通過施加電壓控制微鏡的傾斜角度或位移，改變光信號的反射路徑或耦合效率，從而實現光功率的連續衰減。其工作原理可分為兩類：

  1、反射式MEMS衰減：微鏡傾斜使部分光信號偏離輸出光路，反射光被吸收層吸收，實現衰減。

  2、透射式MEMS衰減：微鏡位移改變輸入/輸出光纖的耦合間距，通過控制耦合效率實現衰減。

  該模塊的動態范圍達60dB（即光功率可調范圍為1:1,000,000），衰減精度優于±0.1dB，響應時間低至1ms，滿足高速光通信對動態控制的嚴苛需求。

  二、60dB MEMS光衰減器模塊的產品特點：

  1、超寬動態范圍與高精度

  60dB動態范圍可覆蓋從微瓦級（μW）到瓦級（W）的光功率調節需求，衰減步進低至0.01dB，確保光信號在傳輸、測試和系統保護中的精準控制。例如，在量子通信實驗中，模塊可將單光子級信號衰減至所需強度，同時保持極低的插入損耗（IL<0.5dB）。

  2、毫秒級響應速度

  MEMS微鏡的驅動電壓變化可瞬間改變其位置，響應時間≤1ms，遠快于傳統機械式光衰減器（通常>10ms）。這一特性使其在5G前傳網絡的動態功率均衡、激光雷達的實時距離測量等場景中具有不可替代的優勢。

  3、低插入損耗與高回波損耗

  采用抗反射涂層和精密光學對準技術，模塊的插入損耗（IL）低至0.3dB，回波損耗（RL）>55dB，有效減少光信號反射對系統的干擾，保障傳輸質量。

  4、高可靠性與長壽命

  MEMS微鏡采用單晶硅材料，無機械磨損，壽命超過10億次循環。模塊通過-40℃至+85℃溫度循環測試和96小時高溫高濕（85℃/85%RH）試驗，滿足工業級環境適應性要求。

  5、智能控制與靈活接口

  支持I2C、SPI或并行數字接口，可與FPGA、ASIC等控制芯片無縫集成。用戶可通過上位機軟件或硬件指令實時調節衰減量，并獲取當前狀態反饋，實現自動化光功率管理。

  三、60dB MEMS光衰減器模塊的應用領域：

  1、5G與數據中心互聯（DCI）

  在5G前傳網絡中，模塊用于動態調整光模塊的輸出功率，補償光纖傳輸損耗，確保信號質量。例如，在25G/100G光模塊測試中，模塊可模擬不同距離的光纖衰減，驗證模塊的接收靈敏度。

  2、光放大器與系統保護

  作為光放大器（如EDFA）的前置衰減器，模塊可防止輸入光功率過載導致放大器飽和。在光網絡保護切換場景中，模塊可在毫秒級時間內降低故障通道的光功率，避免系統中斷。

  3、光纖傳感與測試

  在分布式光纖傳感系統中，模塊用于調節背向散射信號的強度，提高傳感精度。例如，在溫度/應變傳感應用中，模塊可放大微弱信號，實現毫米級空間分辨率。

  4、量子通信與科研實驗

  在量子密鑰分發（QKD）系統中，模塊用于精確控制單光子級信號的強度，確保量子態的完整性。在光子計算和激光雷達測試中，模塊可模擬不同距離的衰減，驗證系統性能。

  四、60dB MEMS光衰減器模塊的封裝方式：

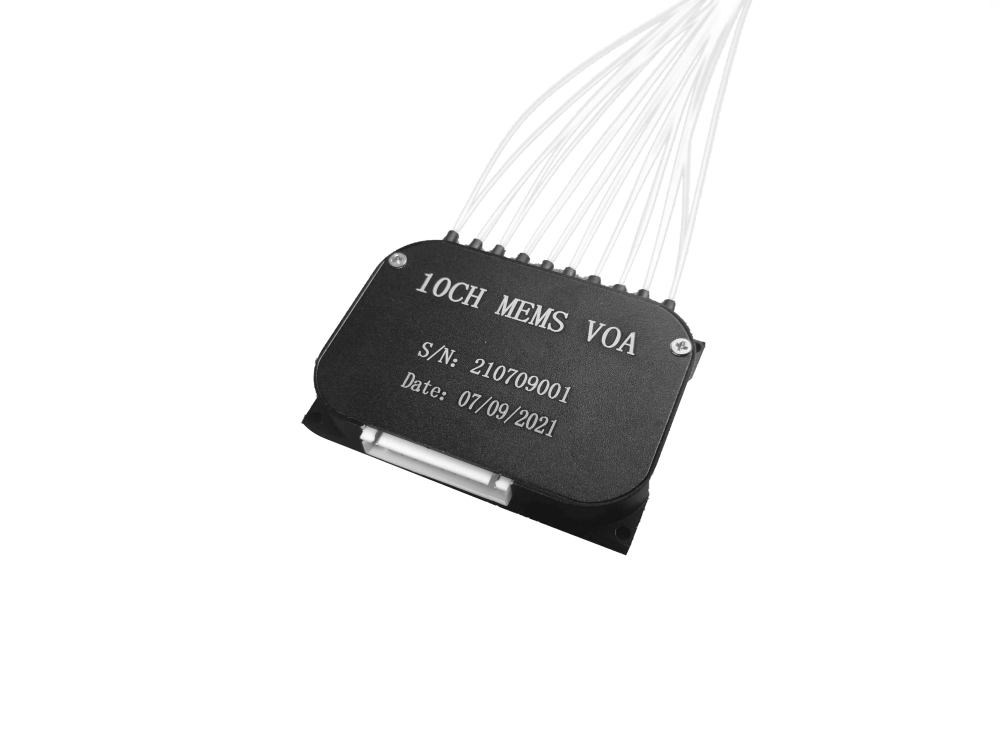

  60dB MEMS光衰減器模塊提供蝶形封裝和緊湊型模塊兩種形式：

  1、蝶形封裝：尺寸為100mm×80mm×25mm，集成TEC溫控和光接口，適用于實驗室研發和桌面測試。

  2、緊湊型模塊：尺寸為50mm×30mm×15mm，支持導熱安裝，可嵌入光通信設備內部，便于系統集成。

  五、四川梓冠光電：MEMS光衰減器的創新引領者

  除60dB MEMS光衰減器模塊外，四川梓冠光電官網（http://m.zbbrs.com/）還提供以下高性能產品：

  1、抗彎曲Mini MEMS光衰減器：采用柔性基板設計，抗彎曲半徑≤5mm，適用于光纖跳線和便攜式設備，插入損耗低至0.2dB。

  2、多模850nm MEMS光衰減器：針對850nm短波長優化，支持多模光纖（OM3/OM4）應用，衰減范圍達30dB，用于數據中心和局域網。

  3、Mini MEMS光衰減器（反射式）：體積小巧（20mm×15mm×8mm），反射式結構實現超低插損（IL<0.3dB），適用于光模塊和傳感器。

  4、單模MEMS光衰減器：專為單模光纖（SMF）設計，偏振相關損耗（PDL）<0.05dB，用于長距離光通信和相干傳輸系統。

  四川梓冠光電產品均通過GJB9001C-2017標準軍標認證，擁有18項專利技術，以軍工級品質與持續創新能力，為全球光通信客戶提供一站式解決方案。
