1分2波分復用器工作原理、定義、特點、應用領域及封裝方式揭秘

  1分2波分復用器，在光纖通信系統中，是實現一根光纖同時傳輸多路光信號這一目標的核心器件。它如同一位精密的“分光魔術師”，通過波長選擇技術將不同波長的光信號精準分離或合并，為數據中心、5G網絡和工業通信等領域提供高效的光傳輸解決方案。

  一、1分2波分復用器的定義與工作原理：

  1分2波分復用器是一種基于波長選擇的光無源器件，其核心功能是將輸入的一路光信號按波長拆分為兩路輸出，或?qū)陕凡煌ㄩL的光信號合并為一路輸出。其工作原理可分為三個關鍵步驟：

  1、波長分離/合并：通過薄膜濾波片或陣列波導光柵（AWG）技術，對光信號進行波長篩選。例如，輸入的1550nm與1310nm混合光信號，經濾波片反射1550nm光并透射1310nm光，實現兩路獨立輸出。

  2、低損耗傳輸：采用高精度光學鍍膜技術，確保光信號在分離/合并過程中損耗低于0.5dB，保障信號完整性。

  3、隔離度優化：通過多層介質膜設計，使相鄰?fù)ǖ栏綦x度達到30dB以上，避免信號串擾。

  這一過程類似于交通指揮系統：不同波長的光信號如同不同顏色的車輛，復用器則通過“波長車道”將其精準引導至目標方向。

  二、1分2波分復用器的產品特點：

  1分2波分復用器以微型化、高可靠性和環境適應性為核心優勢，具體表現為：

  1、微型化設計：采用插片式封裝，體積僅相當于傳統器件的1/3，可輕松集成于光模塊或交換機面板。

  2、寬溫工作能力：通過無源結構設計，支持-40℃至85℃極端環境，滿足工業級應用需求。例如，在東北嚴寒地區的5G基站中，設備可穩定運行于-35℃環境。

  3、低插損與高隔離度：典型插損≤0.8dB，隔離度≥35dB，確保長距離傳輸中信號質量。例如，在80km城域網傳輸中，信號衰減可控制在3dB以內。

  4、波長靈活性：支持CWDM（粗波分復用）與DWDM（密集波分復用）兩種模式，覆蓋1260nm至1620nm全波段，適配不同場景需求。

  三、1分2波分復用器的應用領域：

  1、數據中心互聯（DCI）：在超大規模數據中心中，1分2波分復用器用于實現服務器與交換機間的短距互聯。例如，采用4×25G CWDM方案，單根光纖可傳輸4路獨立信號，成本較DWDM降低60%。

  2、5G前傳網絡：在5G基站AAU與DU之間，通過半有源WDM系統實現12波長復用。1分2復用器將1490nm與1610nm信號分離，支持20km無中繼傳輸，時延低于5μs。

  3、工業自動化：在智能制造場景中，設備通過1分2復用器實現控制信號與監控視頻的共纖傳輸。例如，在汽車生產線中，1310nm波長傳輸PLC控制指令，1550nm波長傳輸4K攝像頭畫面，抗電磁干擾能力較銅纜提升10倍。

  4、有線電視網絡：在HFC（混合光纖同軸）網絡中，復用器將1550nm模擬電視信號、1310nm數字信號與1490nm寬帶數據信號合并傳輸，優化網絡架構。

  四、1分2波分復用器的封裝方式：

  根據安裝環境需求，1分2波分復用器提供四種主流封裝形式：

  1、插片式封裝：適配光纖配線架與光纜交接箱，支持LC/SC適配器，安裝密度提升50%。

  2、盒式封裝：采用金屬外殼與IP67防護等級，適用于野外基站與軌道交通等惡劣環境。

  3、機架式封裝：19英寸標準設計，可集成于數據中心機柜，支持熱插拔維護。

  4、微型封裝：體積僅12×7×3mm，直接焊接于PCB板，適用于光模塊內部集成。

  五、四川梓冠光電：軍工級品質的光通信專家

  在四川梓冠光電科技有限公司，除1分2波分復用器外，還提供以下核心產品：

  1、單模CWDM波分復用器：覆蓋1460nm至1620nm全波段，通帶波動≤0.5dB，適用于城域網長距傳輸。

  2、多通道AWG模塊：支持96通道復用，通道間隔50GHz，插損≤7dB，廣泛應用于骨干網DWDM系統。

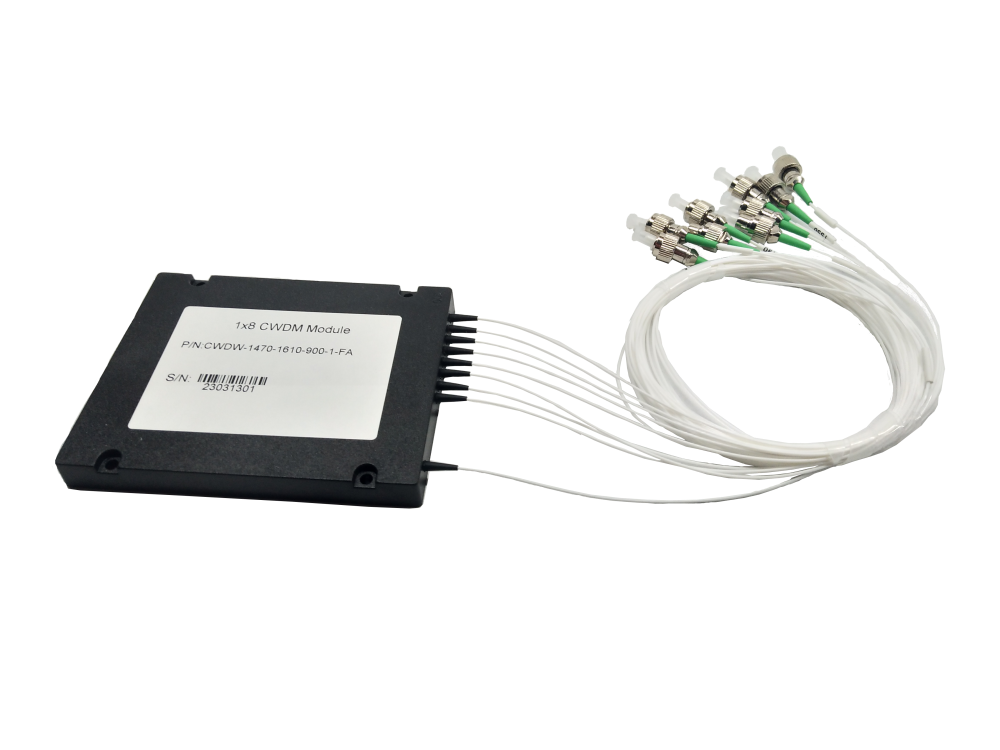

  3、8通道CWDM波分復用器：采用薄膜濾波技術，隔離度≥30dB，適配5G前傳與數據中心互聯場景。

  4、多波長增益平坦型摻鉺光纖放大器：支持C/L波段同時放大，增益波動≤1dB，突破長距傳輸瓶頸。

  所有產品均通過GJB9001C-2017標準軍標認證，擁有18項核心專利技術，在-40℃至85℃極端環境下穩定性達軍工級標準。從數據中心到深海光纜，梓冠光電以創新技術持續推動光通信行業變革。
