穩頻氦氖激光器工作原理、定義、產品特點、應用領域及封裝揭秘

  穩頻氦氖激光器在激光干涉儀、全息成像與光通信校準領域，憑借其超穩定的輸出頻率與長壽命特性，成為構建高精度光學系統的核心光源。這款通過主動反饋控制實現頻率鎖定的氣體激光器，正以“頻率基準”的角色推動工業計量與科學研究的邊界。

  一、穩頻氦氖激光器的定義與核心原理：

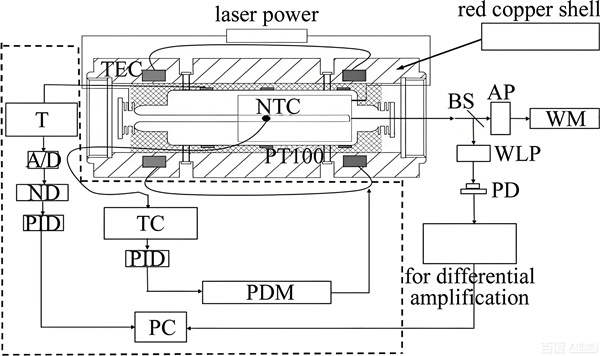

  穩頻氦氖激光器以氦氣與氖氣混合氣體為增益介質，通過直流放電激發氖原子632.8nm波長（紅光）或543.5nm波長（綠光）的激光躍遷。其穩頻原理基于主動反饋控制技術：

  1、頻率參考對比：激光輸出頻率與高精度參考標準（如法布里-珀羅腔或飽和吸收譜線）實時比對；

  2、誤差信號生成：通過光電探測器檢測頻率偏差，生成與偏差成正比的誤差信號；

  3、腔長調節：誤差信號驅動壓電陶瓷（PZT）調整激光諧振腔長度，將頻率鎖定在參考標準上，實現頻率穩定度優于1×10??。

  例如，在激光干涉儀中，穩頻氦氖激光器作為長度測量基準，其頻率波動導致的測量誤差可控制在納米級，滿足半導體制造中晶圓對準的精度要求。

  二、穩頻氦氖激光器的產品特點：

  1、超低頻率漂移

  采用熱膨脹系數低于1×10??/℃的微晶玻璃諧振腔，配合雙層恒溫控制（溫度穩定度±0.01℃），實現24小時頻率漂移小于1MHz，長期穩定度達國際計量局（BIPM）一級標準。

  2、高功率穩定性

  通過精密調節放電電流與氣體壓力，輸出功率波動低于0.5%（RMS），即使在連續工作10000小時后，功率衰減仍小于5%，適用于需要長期穩定運行的工業場景。

  3、低噪聲光束質量

  輸出光束為基橫模（TEM??），發散角小于0.5mrad，能量集中度超過90%，配合高精度光學隔振平臺，可抑制機械振動導致的光束指向抖動，滿足全息成像對相干性的嚴苛要求。

  4、多波長可選

  提供632.8nm（紅光）、543.5nm（綠光）、1152nm（紅外）三波長版本，覆蓋可見光至近紅外波段，適配不同應用場景的光學系統設計需求。

  三、穩頻氦氖激光器的應用領域：

  1、激光干涉測量

  在三坐標測量機（CMM）中，穩頻氦氖激光器作為長度測量基準，通過干涉條紋計數實現微米級位移檢測，廣泛應用于航空發動機葉片形位誤差檢測與半導體光刻機對準系統。

  2、全息成像與干涉儀

  全息照相需要高相干性光源，穩頻氦氖激光器的相干長度超過100m，可記錄物體三維振幅與相位信息，用于文物修復、生物組織無損檢測等領域。

  3、光通信系統校準

  在光纖傳感網絡中，穩頻氦氖激光器作為波長參考源，通過布拉格光柵解調實現溫度、應變等物理量的高精度測量，誤差低于±1με，服務于橋梁健康監測與油氣管道泄漏檢測。

  4、基礎物理研究

  在光速測量實驗中，穩頻氦氖激光器提供穩定的頻率基準，結合飛行時間法可將光速測量精度提升至1×10??，驗證相對論時空觀的基礎假設。

  四、穩頻氦氖激光器的封裝方式：

  1、氣密金屬封裝

  采用不銹鋼與無氧銅焊接工藝，內部填充氦氖混合氣體（比例5:1），真空度優于1×10??Pa，壽命超過30000小時，適用于高濕度或腐蝕性氣體環境。

  2、緊湊型設計

  模塊尺寸僅200×100×50mm，重量1.5kg，支持SMA光纖耦合與自由空間輸出兩種模式，可嵌入無人機載激光雷達或便攜式全息記錄儀。

  3、抗沖擊結構

  內部采用彈性支撐與減震膠墊，通過MIL-STD-810G標準沖擊試驗（50g加速度），保障在振動環境下的頻率穩定性，適用于車載或艦載光學系統。

  五、四川梓冠光電：軍工級品質的全波段激光解決方案

  除穩頻氦氖激光器外，四川梓冠光電還提供以下核心產品：

  1、飛秒激光器：輸出脈沖寬度小于300fs，重復頻率1kHz-1GHz可調，適用于超快光譜學與生物醫學成像；

  2、超窄線寬可調諧光纖激光器：線寬低于1kHz，調諧范圍1520-1570nm，支持C波段全波段調諧，服務于相干光通信與激光雷達；

  3、皮秒激光器：脈沖能量超過100μJ，重復頻率1Hz-1MHz可調，適用于精密加工與熒光壽命測量。

  所有產品均通過GJB9001C-2017標準軍標認證，擁有18項發明專利。

  結語

  從納米級工業測量到基礎物理探索，穩頻氦氖激光器正以“頻率基準”的簡單邏輯，支撐起高精度光學系統的精度基石。四川梓冠光電憑借軍工級品質與全波段激光產品矩陣，持續推動激光技術向更高穩定性、更廣應用場景的邊界突破，為下一代智能制造與科學發現奠定光源基礎。
