積分球式光功率計工作原理、核心特點、應用領域及封裝方式解析

  積分球式光功率計在光通信、激光加工、光譜分析等精密領域，憑借其獨特的光學設計與高精度測量能力，成為這些場景中不可或缺的“黃金工具”。本文將從工作原理、核心特點、應用領域及封裝技術等維度，深度解析這一光學儀器的技術魅力。

  一、積分球式光功率計的工作原理：

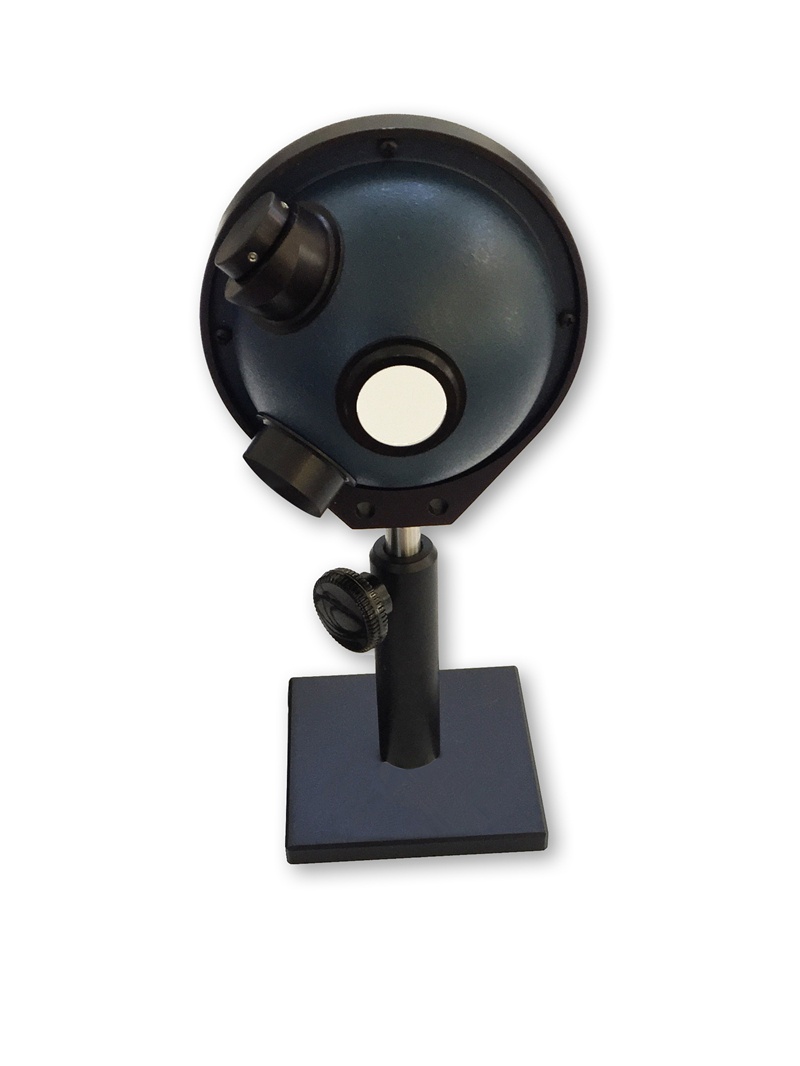

  積分球式光功率計的核心在于其內部結構——一個中空球體，內壁涂覆高反射率漫反射材料（如PTFE或硫酸鋇），反射率可達98%以上。當光信號通過入射口進入球體后，會在內壁經歷數十次漫反射，最終形成均勻、各向同性的光場。探測器位于球壁特定位置，通過測量均勻光場的強度，結合開口面積與球壁總面積的比例關系，精確計算出輸入光功率。

  這一設計巧妙消除了光源形狀、角度和位置對測量結果的影響，尤其適合大角度入射光和大功率激光的測量。例如，國儀光子研發的積分球光譜功率測試系統，其幾何結構可確保激光束功率測量不受偏振及校準干擾，即使面對發散或被校準的激光束，仍能保持測量穩定性。

  二、積分球式光功率計的核心特點：

  1、高精度與寬動態范圍

  積分球式光功率計支持多波長測量（如850nm、1310nm、1550nm等），覆蓋單模與多模光纖應用場景。其動態范圍可達-70dBm至+20dBm，既能捕捉微弱信號，又能承受高功率激光輸入，避免傳統功率計因過載損壞的風險。

  2、抗干擾能力強

  球體結構有效屏蔽外部雜散光，配合擋屏設計防止光源直射探測器，確保測量結果僅反映輸入光功率。例如，在激光加工現場，即使存在強環境光干擾，積分球仍能穩定輸出準確數據。

  3、多功能集成化

  現代積分球式光功率計常集成光損耗測試（OLTS）、連續性測試等功能。通過與光源（OLS）組合，可量化光纖鏈路的插入損耗，并自動存儲測試數據，簡化網絡調試流程。

  4、耐用性與便攜性平衡

  部分產品采用強固型設計，外殼具備防塵、防水、抗沖擊特性，適應惡劣工業環境。例如，適用于無源光網絡（PON）測試的型號，可手持操作，支持波長選擇性測量，優化上下行功率測試效率。

  三、積分球式光功率計的應用領域：

  1、光纖通信網絡

  在光纖安裝、調試與維護階段，積分球式光功率計是核心工具。它可驗證傳輸設備輸出功率是否符合設計規范，檢測鏈路損耗，定位故障點。例如，在數據中心多光纖推進（MPO）連接器測試中，該設備能同時驗證所有光纖的長度、損耗、功率和極性，提升部署效率。

  2、激光加工與醫療

  高功率激光研究領域，積分球光譜功率測試系統可精確測量激光束的功率與光譜，為工藝優化提供數據支持。在激光醫療中，其可靠性與安全性確保治療劑量精準，保障患者安全。

  3、光譜分析與科研

  積分球式光功率計可與光纖光譜儀結合，實現波長與功率的實時分析。例如，在熒光量子效率測試中，樣品居中激發，球體收集全向發射光，區分激發與發射光譜，助力新材料研發。

  四、積分球式光功率計的封裝技術：

  積分球式光功率計的封裝形式靈活多樣，以滿足不同場景需求：

  1、手持式封裝：輕便設計，適合現場快速測試，如PON網絡維護；

  2、臺式封裝：集成高精度傳感器與專業軟件，適用于實驗室光譜分析；

  3、模塊化封裝：可嵌入自動化測試系統，支持多通道同步測量，提升生產線效率。

  五、四川梓冠光電：軍工級品質的光功率計解決方案

  四川梓冠光電科技有限公司作為光通信領域的高新技術企業，其產品線覆蓋手持式光功率計、臺式光功率計及光功率計模塊，均通過GJB9001C-2017標準軍標認證，擁有18項專利技術。

  1、手持式光功率計：強固型設計，支持多波長測量，適用于光纖網絡現場調試；

  2、臺式光功率計：高精度傳感器與智能軟件結合，提供實時數據分析與報告生成功能；

  3、光功率計模塊：模塊化設計，可集成至自動化測試系統，提升批量檢測效率。

  梓冠光電以軍工級品質為標準，為全球客戶提供從研發到量產的全鏈條光功率測量解決方案，持續推動光通信技術的邊界拓展。
