相位調制器的半波電壓是什么意思？核心參數與全維度解析

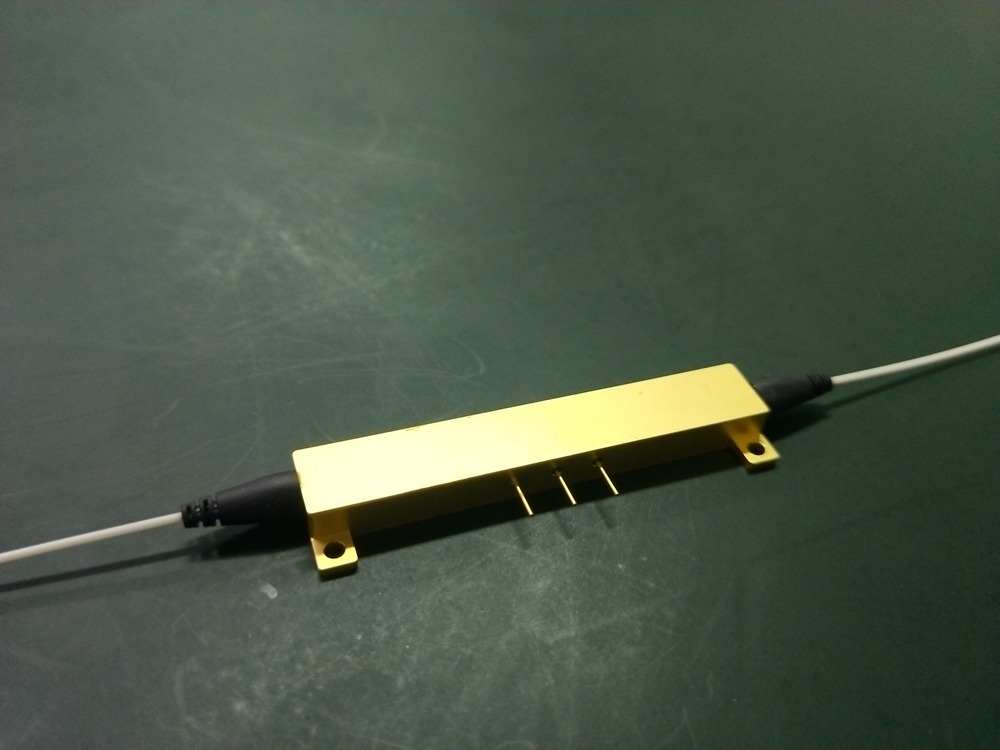

  相位調制器作為實現光信號相位調控的核心器件，在光通信與光子技術領域，其性能指標直接影響系統效率與信號質量。其中，半波電壓（Half-Wave Voltage,Vπ）作為衡量調制效率的關鍵參數，不僅是器件設計的核心指標，更是應用場景選擇的重要依據。本文將從半波電壓的定義出發，深入解析其物理意義、工作原理、特性參數、應用領域及封裝技術，并結合四川梓冠光電科技有限公司的軍工級產品，揭示這一“隱形引擎”如何重塑光子技術的邊界。

  一、半波電壓的物理定義：相位調制的“效率標尺”

  半波電壓是指使光波相位變化π（即半個波長光程差）所需施加的外加電壓。其數學表達式為：

  其中，λ為光波長，n?為晶體尋常折射率，γ??為電光系數，L為晶體長度。這一公式揭示了半波電壓與材料特性（電光系數、折射率）、幾何尺寸（晶體長度）及光波參數（波長）的強相關性。

  物理意義：半波電壓直接反映了調制器將電信號轉換為光相位變化的效率。Vπ越低，意味著相同電壓下可實現更大的相位調制深度，從而降低驅動功率、提升調制帶寬，是衡量調制器性能的核心指標之一。

  二、相位調制器的工作原理：

  相位調制器的核心基于線性電光效應（Pockels Effect）：當光通過具有電光特性的晶體（如鈮酸鋰LiNbO?）時，外加電場會改變晶體的折射率，導致光波相位隨電壓線性變化。其調制過程可通過以下公式描述：

  其中，Δφ為相位變化量，V為施加電壓。當V=Vπ時，Δφ=π，實現半波調制。

  關鍵特性：

  1、線性調制：相位變化與電壓呈嚴格線性關系，避免非線性效應導致的信號畸變，適用于高精度量子通信與微波光子鏈路。

  2、無偏置設計：無需直流偏壓，消除直流漂移問題，提升系統穩定性。

  3、高光功率承受能力：可支持更高功率激光輸入，是馬赫-曾德爾調制器（MZM）的兩倍。

  三、相位調制器的核心參數與特性：

  相位調制器的性能指標直接影響其應用場景的適配性，主要參數包括：

  技術突破：薄膜鈮酸鋰工藝通過亞微米級薄膜制備，將電極間距縮小至傳統器件的1/10，顯著提升調制效率，同時降低驅動功率與封裝難度，成為6G太赫茲通信與光子計算的核心器件。

  四、相位調制器的應用領域：

  相位調制器的獨特優勢使其在多元領域?qū)崿F(xiàn)關鍵應用：

  1、光通信系統：

  高速光纖網絡：支持10G/40G/100G速率信號調制，提升傳輸效率。

  5G基站：將毫米波信號調制到光載波上，通過光纖傳輸至遠端天線，解決高頻信號損耗問題（實驗表明，17.64GHz信號可傳輸25km單模光纖，損耗低于3dB）。

  2、微波光子學：

  航天航空：實現微波信號的光域處理，突破電學方法帶寬限制（如12-20GHz微波信號瞬時測量，分辨率±0.5GHz）。

  雷達系統：支持100ps級脈沖壓縮，實現厘米級距離分辨率。

  3、量子信息處理：

  量子密鑰分發（QKD）：通過快速切換0、π/2、π、3π/2四種相位，實現BB84協議四態編碼，確保通信安全性。

  光子糾纏源：調控光子相位，生成高保真度糾纏態。

  4、光子輔助傳感：

  光纖陀螺儀：通過正交相位偏移抵消薩格納克效應，提升角速度測量精度至0.001°/h。

  激光雷達：支持高精度測距與三維成像。

  五、相位調制器的封裝技術：

  相位調制器的封裝需兼顧高頻信號傳輸、熱管理與機械穩定性，其核心設計包括：

  1、行波電極結構：

  通過相位倒相設計（如三節電極結構）同步微波與光波速度，消除相位差異，實現寬帶工作（>40GHz）。

典型封裝形式：SMA/K或V同軸接頭輸入，共面波導傳輸線連接芯片，減少模場失配。

  2、熱管理：

  內部集成熱敏電阻與制冷器，實現恒溫控制（如EML器件通過背光探測器反饋調節DFB激光器功率）。

  密封設計：采用堅固外殼與光纖固定支撐部件，隔離環境干擾。

  3、終端阻抗匹配：

  在信號加載電路上并聯匹配電阻（如25Ω或50Ω），減少傳輸信號反射，確保頻率響應平坦。

  六、四川梓冠光電：軍工級品質與全場景解決方案

  作為國內領先的光電行業高新技術企業，四川梓冠光電科技有限公司提供多款高性能光纖耦合聲光調制器，其產品通過GJB9001C-2017標準軍標認證，擁有18項專利，核心優勢包括：

  1、1550nm光纖耦合聲光調制器（80MHz）：

  優勢：低插入損耗（<3dB）、高消光比（>50dB）、緊湊型封裝（60×25×12.5mm），支持最大1米PM1550光纖。

  應用：激光脈沖拾取、Q開關、生物醫學成像。

  2、1550nm光纖耦合聲光調制器（100MHz）：

  優勢：高頻響應（100MHz）、低驅動功率（<3W）、高光功率處理（0.5W平均功率，0.5kW峰值功率）。

  應用：微波光子鏈路、光纖傳感、激光雷達。

  軍工級品質：梓冠產品采用全密封設計，通過極端環境測試（如-40℃至85℃溫循），確保航天航空與工業級應用的長期穩定性。

  結語：

  隨著薄膜鈮酸鋰工藝的成熟與集成化設計的推進，相位調制器的半波電壓將持續降低，調制效率與帶寬將突破現有極限。四川梓冠光電憑借軍工級品質與全場景解決方案，正為5G/6G通信、量子計算與高精度傳感等領域提供核心器件支撐，引領光子技術邁向“相位操控”的新紀元。
