銦鎵砷光電探測器工作原理、產品特點、應用領域及封裝方式揭秘

  銦鎵砷（InGaAs）光電探測器，一種能夠精準捕捉近紅外與短波紅外光信號的器件，在光通信、光譜分析、激光測距與遙感等前沿科技領域，正以獨特的性能優勢推動著技術革新。作為III-V族三元化合物半導體的代表，InGaAs通過調節銦（In）組分實現帶隙與晶格常數的精準調控，其核心材料In?.??Ga?.??As與磷化銦（InP）襯底高度匹配，可外延生長出低缺陷密度的單晶薄膜，為高性能光電子器件奠定了材料基礎。

  一、銦鎵砷光電探測器的工作原理：

  銦鎵砷（InGaAs）光電探測器的核心機制基于光電導效應與光生伏特效應的協同作用。當波長在0.9-1.7μm范圍內的光子入射時，其能量超過InGaAs的禁帶寬度（約0.75eV），激發價帶電子躍遷至導帶，形成電子-空穴對。在p-n結或pin結構的內建電場作用下，載流子定向漂移至電極，產生光電流。例如，pin結構通過插入本征層（i層）延長光吸收路徑，提升載流子生成效率；而雪崩光電二極管（APD）則利用載流子碰撞電離效應實現內部增益，將單光子級信號放大至可檢測范圍，顯著提升探測靈敏度。

  二、銦鎵砷光電探測器的產品特點：

  1、寬波段響應與高量子效率

  銦鎵砷（InGaAs）光電探測器在900-1700nm波段展現優異性能，尤其在1550nm通信波段響應度可達0.9A/W，是硅探測器的3倍以上。其量子效率（QE）超過85%，意味著每入射100個光子，至少85個可轉化為電信號，為長距離光纖通信與高精度光譜分析提供核心支撐。

  2、低暗電流與高信噪比

  通過優化材料生長工藝與結構設計，InGaAs探測器暗電流可低至pA級。例如，采用蝶形封裝與熱電制冷（TEC）技術的產品，在25℃環境下暗電流僅0.1nA，結合共模抑制比（CMRR）達60dB的差分放大電路，可有效抑制激光器相對強度噪聲（RIN），信噪比（SNR）提升20dB以上。

  3、高速響應與超快時間分辨率

  PIN結構探測器上升時間可縮短至10ps級，支持5G前傳25Gbps以上速率傳輸；而APD陣列結合時間相關單光子計數（TCSPC）技術，時間分辨率達皮秒級，滿足激光雷達（LiDAR）200m以上遠距離感知與熒光壽命成像的納秒級衰減檢測需求。

  4、智能化與集成化趨勢

  隨著硅光子集成技術的發展，InGaAs探測器正與調制器、波導集成于單芯片，實現光互連功能。例如，索尼推出的IMX992短波紅外成像傳感器，通過Cu-Cu鍵合技術突破傳統倒裝芯片鍵合的凸塊尺寸限制，像元尺寸縮小至3.45μm，像素數達532萬，推動工業檢測與消費級市場應用。

  三、銦鎵砷光電探測器的應用領域：

  1、光通信：5G與數據中心的核心引擎

  在5G基站前傳網絡中，InGaAs PIN探測器與分布式反饋（DFB）激光器配對，實現25Gbps速率傳輸；相干光通信系統中，平衡探測器通過外差檢測提升頻譜效率，支撐單波400Gbps超高速傳輸。四川梓冠光電的低噪聲PIN平衡探測器，支持800-1700nm寬光譜調節，3dB帶寬達200MHz，噪聲等效功率（NEP）低至7pW/√Hz，廣泛應用于華為、中興等企業的5G基站與數據中心建設。

  2、生物醫學：精準成像與疾病診斷

  光學相干層析（OCT）技術利用InGaAs平衡探測器分析干涉信號，實現5μm級組織結構成像。針對1060nm波段優化的OCT專用探測器，通過抑制多次反射噪聲，將視網膜成像深度提升至2mm以上，助力青光眼早期診斷。此外，熒光壽命成像中，TCSPC探測器可分辨納秒級熒光衰減，用于腫瘤邊界識別與藥物研發。

  3、工業檢測：無損探測與智能制造

  激光雷達采用InGaAs APD陣列實現1550nm波段探測，在自動駕駛中感知200m外障礙物；分布式光纖傳感系統中，φ-OTDR技術通過探測瑞利散射光相位變化，實現千米級管道泄漏定位。四川梓冠光電的脈沖光電探測模塊，響應時間<1ns，飽和光功率達10mW，適用于激光測距與高速光開關控制，為工業自動化提供高精度檢測工具。

  4、軍事安防：夜視與紅外制導

  碲鎘汞（HgCdTe）探測器雖在中遠紅外波段占據主導，但InGaAs探測器憑借室溫工作與低成本優勢，在8-12μm大氣窗口波段實現高靈敏度探測，應用于紅外熱成像夜視儀。量子通信中，超導納米線單光子探測器（SNSPD）在1550nm波段探測效率突破90%，而InGaAs APD則以成熟工藝與自主化優勢，保障量子密鑰分發（QKD）系統的安全性。

  四、銦鎵砷光電探測器的封裝方式：

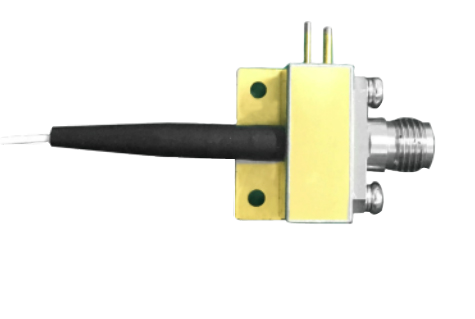

  1、蝶形封裝（Butterfly Package）

  采用金屬基座與陶瓷電路板，通過金絲鍵合實現低寄生電感連接，支持-40℃至85℃寬溫工作。內置低噪隔離電源與SMA射頻輸出接口，可直接嵌入激光雷達系統或OCT設備，顯著提升系統集成度。例如，筱曉光子的InGaAs蝶形封裝低噪聲光電平衡探測器，工作波長覆蓋1100-1700nm，兼顧高響應度與低暗電流，成為光通信與量子測量的理想選擇。

  2、TO封裝（TO Can Package）

  同軸金屬罐結構簡單、成本低，但散熱性能有限，適用于短距離光通信與消費電子。新勢力光電提供的TO針腳形式InGaAs探測器，有效探測直徑達3mm，支持可見光增強模塊，滿足安防監控與工業檢測的多樣化需求。

  3、芯片級封裝（CSP）

  通過倒裝焊（Flip-Chip）技術將探測器芯片直接貼裝在PCB上，減少寄生參數，提升高頻響應。索尼IMX992傳感器采用CSP技術，像元尺寸縮小至3.45μm，推動短波紅外成像向消費級市場滲透。

  五、四川梓冠光電：全波段探測解決方案的“領航者”

  作為光通信領域的高新技術企業，四川梓冠光電提供覆蓋可見光到中紅外的全系列探測器產品，其產品質量通過GJB9001C-2017標準軍標認證，擁有18項專利技術，核心產品包括：

  1、低噪聲PIN平衡探測器：支持800-1700nm寬光譜調節，3dB帶寬達200MHz，NEP低至7pW/√Hz，應用于OCT醫療成像與THz時域光譜分析；

  2、寬帶InGaAs光電探測器：集成雙InGaAs光電二極管與超低噪聲放大器，通過共模抑制技術消除激光器RIN噪聲，實現微米級組織分辨率，支持光學相干層析與量子通信；

  3、脈沖光電探測模塊IAM-330：采用InGaAs材料，響應時間<1ns，飽和光功率達10mW，適用于激光雷達測距與高速光開關控制。

  從科研實驗室到工業生產線，從軍事戰場到消費電子，InGaAs光電探測器正以“看得更遠、測得更準、響應更快”的優勢，重塑人類對光的認知與利用方式。而四川梓冠光電，正以自主創新的技術實力，為全球客戶提供更高效、更可靠的光電轉換解決方案。
