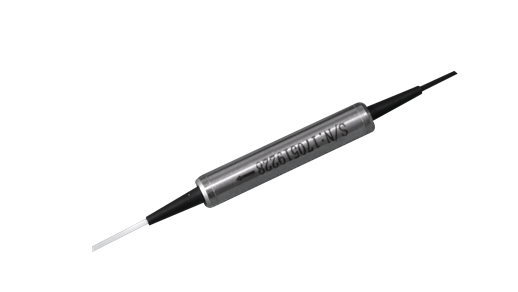

光隔離器：工作原理是什么？一文帶你詳細了解分類、功能、結構、與光模塊的關系及市場價格

  光隔離器作為光通信領域的“單向閥門”，在光纖通信、激光雷達、工業激光加工等高精度光電子系統中，憑借其獨特的非互易性光學特性，成為解決這一難題的關鍵技術。本文將從工作原理、分類、功能、結構、與光模塊的關系及市場價格等維度，全面解析光隔離器的技術內核與應用價值。

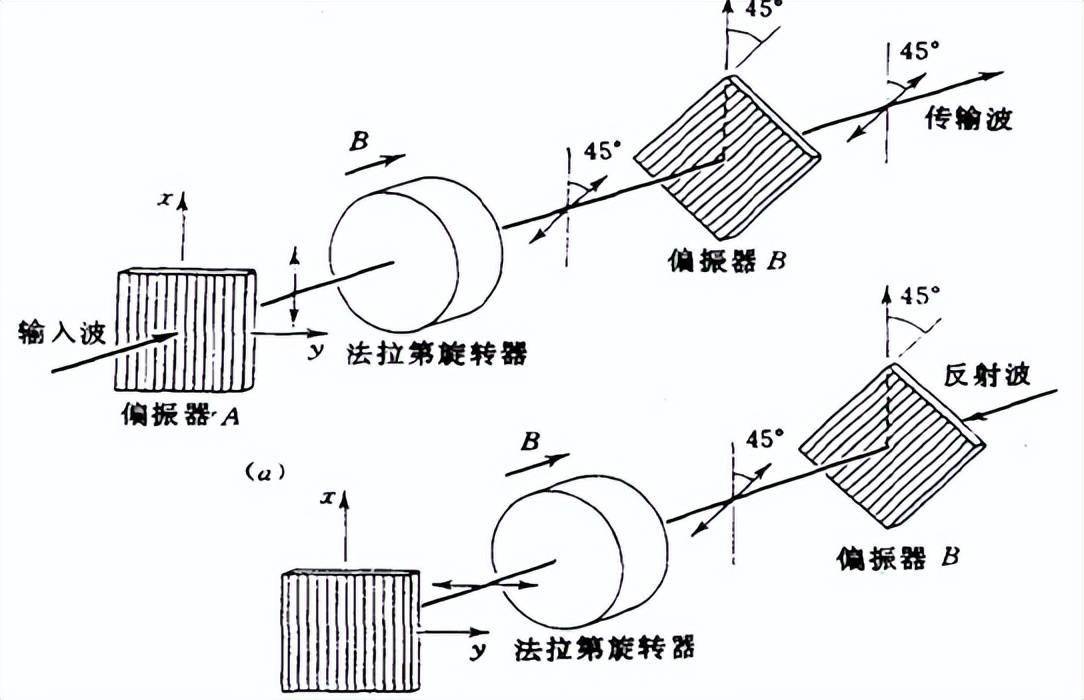

  一、光隔離器的工作原理：法拉第效應的非互易性魔法

  光隔離器的核心原理基于法拉第磁光效應——1845年法拉第發現，當線偏振光通過處于磁場中的磁光晶體（如釔鐵石榴石YIG）時，其偏振方向會發生非互易性旋轉，旋轉角度θ與磁場強度B和晶體長度L的乘積成正比（θ=V·B·L，V為維爾德常數）。這一特性為光隔離器的單向?qū)üδ芴峁┝宋锢砘A(chǔ)。

  1、正向傳輸：低損耗通過

  起偏器：將入射光轉換為線偏振光，偏振方向與起偏器透光軸一致。

  法拉第旋轉器：在磁場作用下，線偏振光的偏振方向旋轉45°（例如順時針旋轉）。

  檢偏器：其透光軸與起偏器成45°夾角，與旋轉后的光偏振方向匹配，光信號低損耗通過。

  2、反向傳輸：高隔離阻斷

  反射光路徑：反向光首先通過檢偏器，成為線偏振光。

  二次旋轉：反向光再次經過法拉第旋轉器時，偏振方向繼續旋轉45°（累計旋轉90°）。

  阻斷機制：此時光偏振方向與起偏器透光軸垂直，完全無法通過，實現反向隔離。

  二、光隔離器的分類：按結構、偏振特性與應用場景的多元劃分

  1、按結構分類

  體結構型：由分立的光學元件（如起偏器、法拉第旋轉器、檢偏器）組裝而成，適用于高功率場景，但體積較大。

  光纖型：通過光纖耦合技術將磁光晶體與光纖集成，體積小、插入損耗低，廣泛應用于光纖通信系統。

  波導型：基于集成光學技術，將法拉第旋轉器與波導結構結合，適合光子芯片集成。

  2、按偏振特性分類

  偏振相關型：僅允許特定偏振方向的光通過，需與偏振控制器配合使用，成本較低但適用性受限。

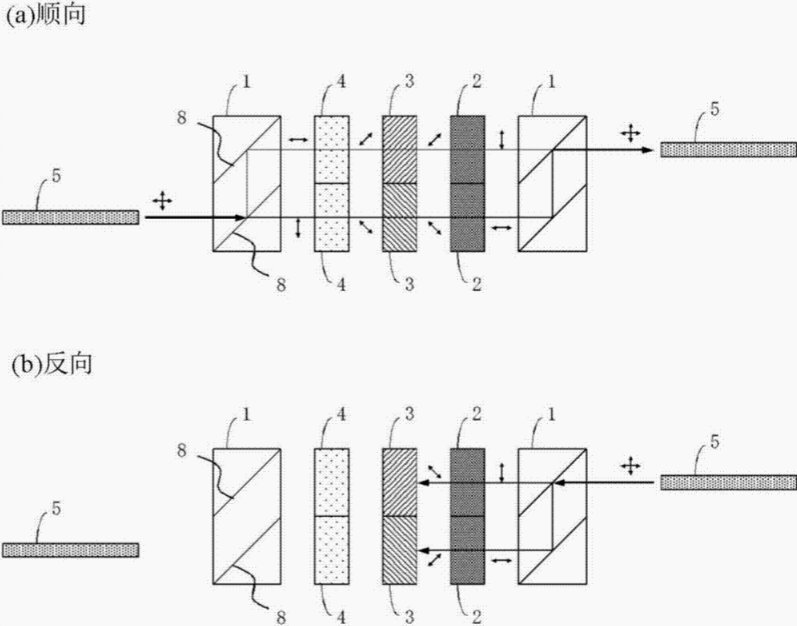

  偏振無關型：通過楔型或平行平板結構，對任意偏振態的光均實現45°旋轉，適用于光纖波導中偏振方向隨機變化的場景，應用更廣泛。

  3、按應用場景分類

  在線隔離器：用于種子激光器與放大級之間，或放大級之間，防止級間反射干擾。

  輸出隔離器：安裝在系統輸出端，保護激光器免受終端反射光損傷。

  高功率隔離器：采用特殊散熱設計，可承受千瓦級激光沖擊，應用于工業激光加工。

  三、光隔離器的功能：單向?qū)ㄅc多場景守護

  1、核心功能：單向光傳輸

  光隔離器通過非互易性偏振旋轉，實現光信號的單向低損耗傳輸（正向插入損耗低至0.5dB）與反向高隔離（隔離度達60dB以上），確保光路中無反向干擾。

  2、擴展功能

  抗反射保護：在光纖放大器中，隔離器可阻斷摻雜光纖端面的反射光，防止激光器輸出功率波動。

  噪聲抑制：在高速直接調制系統中，消除反向光引起的附加噪聲，提升信噪比。

  功率穩定：在相干光通信中，減少受激布里淵散射（SBS）引起的功率損失，延長傳輸距離。

  3、應用案例：

  5G前傳網絡：光隔離器將系統抖動從50ps降至10ps以下，滿足低時延需求。

  激光雷達（LiDAR）：1550nm波長隔離器將雜散光抑制40dB以上，提升探測精度。

  工業激光切割：10kW級高功率隔離器承受反向散射光沖擊，保持隔離度>30dB。

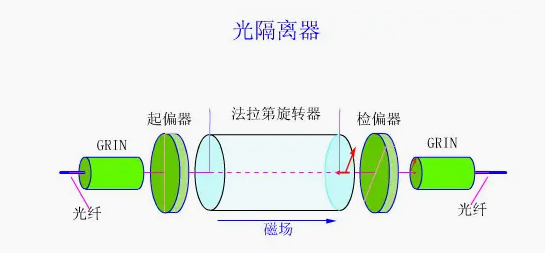

  四、光隔離器的結構：精密光學元件的協同工作

  典型光隔離器由以下核心元件構成：

  1、起偏器：采用雙折射晶體（如方解石）或偏振膜，將入射光轉換為線偏振光。

  2、法拉第旋轉器：以YIG或鉍鐵石榴石（BIG）為磁光材料，在永磁體提供的磁場中實現45°偏振旋轉。

  3、檢偏器：與起偏器成45°夾角，匹配正向光偏振方向，阻斷反向光。

  4、磁路系統：永磁體提供穩定磁場，確保法拉第效應的可靠性。

  5、光纖接口：尾纖型隔離器通過光纖跳線實現與光路的無縫連接。

  五、光隔離器與光模塊的關系：光通信系統的“盾與引擎”

  光模塊是光通信系統的數據傳輸核心，而光隔離器則是其穩定運行的“安全盾”：

  保護激光器：光模塊中的激光器對反射光極為敏感，隔離器可阻斷反向光，防止激光器功率波動甚至損壞。

  提升傳輸效率：在高速光模塊（如800G/1.6T）中，隔離器減少受激布里淵散射，降低非線性效應，延長傳輸距離。

  技術迭代驅動：光模塊向更高速率、更小體積發展，推動隔離器向集成化、寬帶化演進（如硅基單片集成隔離器）。

  市場現狀：

  全球800G/1.6T光模塊需求爆發，但上游法拉第旋光片材料（如TSAG晶體）供應被日、美壟斷，導致隔離器產能受限，成為光模塊擴產的“卡脖子”環節。國內企業如東田微、福晶科技、天孚通信等正通過技術突破搶占市場份額。

  六、光隔離器價格與市場：從通用型到定制化的價格梯度

  以四川梓冠光電科技有限公司產品為例，光隔離器價格因波長、功率、隔離度等參數差異顯著：

  通用型隔離器：1310/1550nm波長，功率0.5W，隔離度45dB，價格約500-1000元/個。

  高功率隔離器：1064nm波長，功率100W，隔離度35dB，價格約3000-5000元/個。

  保偏隔離器：1310/1480/1550nm波長，功率0.5W，隔離度58dB，價格約800-1500元/個。

  四川梓冠光電官網可查看梓冠光電的完整產品線及實時報價。

  七、未來趨勢：集成化與新材料突破

  集成化：硅基單片集成隔離器通過波導側壁磁光材料沉積技術，將體積縮小至分立器件的1/10，成本降低90%，成為光子芯片的關鍵組件。

 新材料：TSAG晶體通過摻雜鈧元素，將飽和磁場強度提升3倍，適用于800W以上激光器；液相外延生長技術（LPE）實現晶圓級制造，單片成本降至100美元以下。

  新應用：量子通信需隔離度>60dB的超低噪聲器件，光子神經網絡則需求納秒級響應速度的動態隔離器。

  結語：光隔離器——光通信的隱形守護者

  從5G基站到自動駕駛激光雷達，從工業激光切割到量子通信，光隔離器以其獨特的單向?qū)ㄌ匦裕蔀楣怆娮酉到y(tǒng)中不可或缺的“安全閥”。隨著光通信技術向更高速率、更高功率、更小體積演進，光隔離器的技術突破與產業化進程將持續加速，為全球光電子產業注入核心動力。
