平衡探測器：一文帶你了解是什么？從工作原理、增益、使用方法、線性度、頻率與帶寬到應用的深度解析

  平衡探測器，在精密測量領域，憑借其獨特的差分結構和卓越的抗干擾能力，成為光通信、量子光學、激光雷達等前沿技術的核心組件。它通過雙路信號相減的方式，將噪聲視為共模信號抵消，實現微弱信號的高靈敏度檢測。四川梓冠光電將從技術原理、性能參數到實際應用，全面解析平衡探測器的核心特性，并對比普通探測器與光電探測器的差異，為科研與工程應用提供系統性參考。

  一、平衡探測器是什么？

  平衡探測器是一種基于差分信號處理技術的精密測量儀器，其核心功能是通過兩個或多個傳感器同步采集信號，并將差分結果作為輸出，從而抑制共模噪聲（如環境光、電源波動等）。其典型結構包含：

  1、雙光電二極管：接收相位相反的光信號；

  2、差分放大器：將兩路信號相減并放大；

  3、反饋控制系統：動態調整工作點以優化性能。

  應用場景：量子噪聲壓縮態測量、高速光通信、激光穩頻、光學相干斷層掃描（OCT）、自動駕駛激光雷達等對信噪比要求極高的領域。

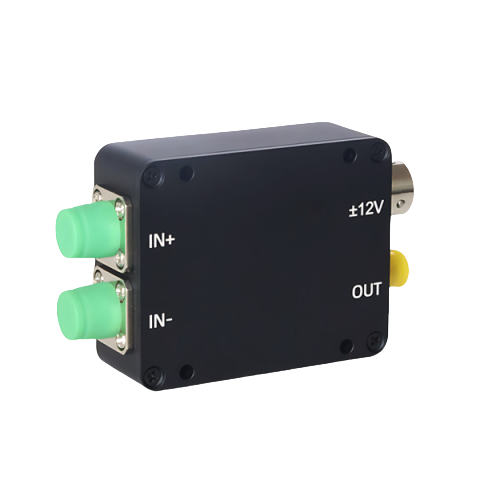

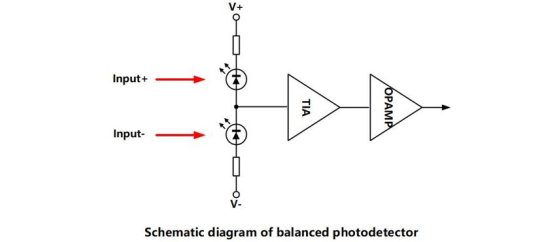

  二、平衡探測器的工作原理：差分探測的物理機制

  平衡探測器的核心原理可拆解為以下步驟：

  1、光信號分束：通過光分束器或馬赫-曾德干涉儀將輸入光分為兩束，確保相位相反；

  2、光電轉換：兩束光分別照射到兩個匹配的光電二極管（如InGaAs或Si材質），產生電流信號；

  3、差分放大：放大器將兩路電流相減，輸出差分電壓信號；

  4、反饋調節：通過調整偏置電壓或增益，使兩路信號動態平衡，抑制共模干擾。

  數學表達：

  若輸入光功率為P1和P2，光電二極管響應度為R，則輸出電壓為：

  其中G為跨阻增益。當P1=P2時，共模信號被完全抵消。

  三、平衡探測器的增益：從低噪聲到高增益的靈活切換

  平衡探測器的增益（G）決定了其對輸入信號的放大能力，直接影響探測靈敏度。典型產品（如HBPR系列）提供多級增益切換功能：

  1、低增益模式（如20 kV/A）：適用于高功率輸入（>10 mW），避免放大器飽和；

  2、高增益模式（如100 kV/A）：用于微弱信號檢測（如單光子級），提升信噪比；

  3、可調增益：通過外部控制電壓動態調整，適應不同光功率場景。

  案例：在量子光學實驗中，需檢測量子噪聲極限的微弱信號，此時需切換至高增益模式并配合低溫制冷以降低熱噪聲。

  四、平衡探測器的使用方法：從安裝到數據采集的全流程

  1、硬件連接

  輸入耦合：支持自由空間（如1.035"-40螺紋）或光纖耦合（FC/APC接口）；

  電源接入：12V DC供電，需注意極性；

  信號輸出：SMA接口連接示波器或頻譜分析儀。

  2、軟件配置

  增益設置：通過旋鈕或數字接口選擇20 kV/A或100 kV/A；

  耦合模式：AC耦合濾除直流偏移，DC耦合保留全頻段信息；

  帶寬限制：啟用20 MHz低通濾波器以減少高頻噪聲。

  3、校準步驟

  暗電流補償：遮擋輸入光，記錄零輸入時的輸出電壓；

  共模抑制比測試：輸入相同光功率至兩路，觀察輸出是否為零；

  線性度驗證：逐步增加輸入光功率，檢查輸出是否與輸入成正比。

  五、平衡探測器的線性度：衡量探測器保真度的關鍵指標

  線性度指輸出信號與輸入光功率的線性關系程度，非線性會導致信號失真。平衡探測器通過以下設計優化線性度：

  1、匹配光電二極管：選擇響應度一致（誤差<0.5%）的器件；

  2、低失真放大器：采用跨阻放大器（TIA）結構，避免電壓反饋引起的非線性；

  3、溫度補償：內置熱敏電阻，動態調整偏置電壓以抵消溫度漂移。

  測試方法：

  輸入光功率從1μW逐步增加至10 mW，記錄輸出電壓，計算非線性誤差：

  六、平衡探測器的頻率與帶寬：高速信號的捕獲能力

  1、頻率響應

  平衡探測器的頻率響應指其能夠準確響應的信號頻率范圍，典型值可達500 MHz（如HBPR系列）。高頻性能取決于：

  光電二極管結電容：電容越小，高頻響應越好；

  放大器帶寬：跨阻放大器的帶寬需與光電二極管匹配；

  寄生參數：減少PCB走線電感與電容，避免諧振。

  2、帶寬選擇

  全帶寬模式：適用于脈沖激光或高速調制信號；

  帶寬限制模式：啟用低通濾波器（如20 MHz），抑制高頻噪聲。

  案例：在10 Gbps光通信系統中，需選擇帶寬≥500 MHz的平衡探測器以避免信號失真。

  七、平衡探測器超過飽和光功率的后果與防護

  1、飽和光功率定義

  飽和光功率（Psat）指探測器輸出電壓不再隨輸入光功率線性增加的臨界值。超過此值會導致：

  增益壓縮：輸出信號幅度被限制；

  噪聲增加：熱噪聲與散粒噪聲主導，信噪比下降；

  器件損壞：長時間過載可能燒毀光電二極管或放大器。

  2、防護措施

  內置衰減器：在輸入端加入可調光衰減器（如ND濾波片）；

  功率監測：通過DC耦合輸出監控光功率，觸發報警；

  自動關斷：當光功率超過閾值時，切斷輸入以保護器件。

  八、平衡探測器的共模抑制比（CMRR）：抗干擾能力的量化指標

  1、CMRR定義

  共模抑制比指探測器對共模信號的抑制能力與對差分信號的增益之比，單位為分貝（dB）：

  其中Adiff為差分增益，Acm為共模增益。

  2、測試方法

  步驟1：輸入相同光功率（如1 mW）至兩路，記錄輸出電壓Vcm；

  步驟2：輸入差異光功率（如1 mW與1.01 mW），記錄輸出電壓Vdiff；

  步驟3：計算CMRR：

  典型值：高端平衡探測器CMRR可達55 dB以上。

  九、平衡探測器與普通探測器的區別：從結構到性能的全面對比

  十、平衡探測器與光電探測器的區別：功能定位的差異化分析

  光電探測器：將光信號轉換為電信號的通用器件，如PIN二極管、APD雪崩二極管，側重于光強檢測；

  平衡光電探測器：在光電探測器基礎上增加差分結構，專注于抑制共模噪聲，適用于需要高信噪比的場景（如相干檢測、量子測量）。

  案例：在激光雷達中，普通光電探測器僅能檢測回波強度，而平衡探測器可通過差分信號提取目標速度信息（多普勒頻移）。

  十一、平衡探測器的價格參考：以梓冠產品為例

  平衡探測器的價格因帶寬、增益、封裝形式等參數而異。以四川梓冠光電在愛采購平臺的產品為例：

  基礎款（帶寬100 MHz，CMRR 40 dB）：約￥8,000-12,000；

  高端款（帶寬500 MHz，CMRR 55 dB，光纖耦合）：約￥25,000-35,000；

  定制款（低溫兼容、高增益）：需根據需求報價，通常≥￥50,000。

  購買建議：

  科研用戶：優先選擇高帶寬、高CMRR型號；

  工業用戶：關注性價比與可靠性；

  量子光學用戶：需定制低溫兼容型號以降低熱噪聲。

  結語：平衡探測器——精密測量的未來之鑰
