  偏振控制器作為操控光偏振態的核心器件，在光纖通信的深海光纜中，在量子糾纏的精密實驗里，在量子密鑰分發（QKD）系統中，正以納秒級響應速度與納米級精度，重塑現代光學系統的性能邊界。本文將以四川梓冠光電的偏振控制器為例，深度解析其技術原理、應用場景與操作規范。

  一、偏振控制器：光偏振態的“智能調節器”

  偏振控制器是一種能夠精確調整光波偏振態（包括線偏振、圓偏振、橢圓偏振）的光學器件，其核心功能可概括為三點：

  偏振態轉換：將任意未知偏振態（如自然光）轉換為目標態（如45°線偏振光）；

  偏振態穩定：在光纖傳輸?shù)葎討B(tài)環境中，實時補償偏振漂移，維持輸出態穩定；

  偏振態掃描：按預設路徑連續改變偏振態，用于偏振光譜分析或量子態制備。

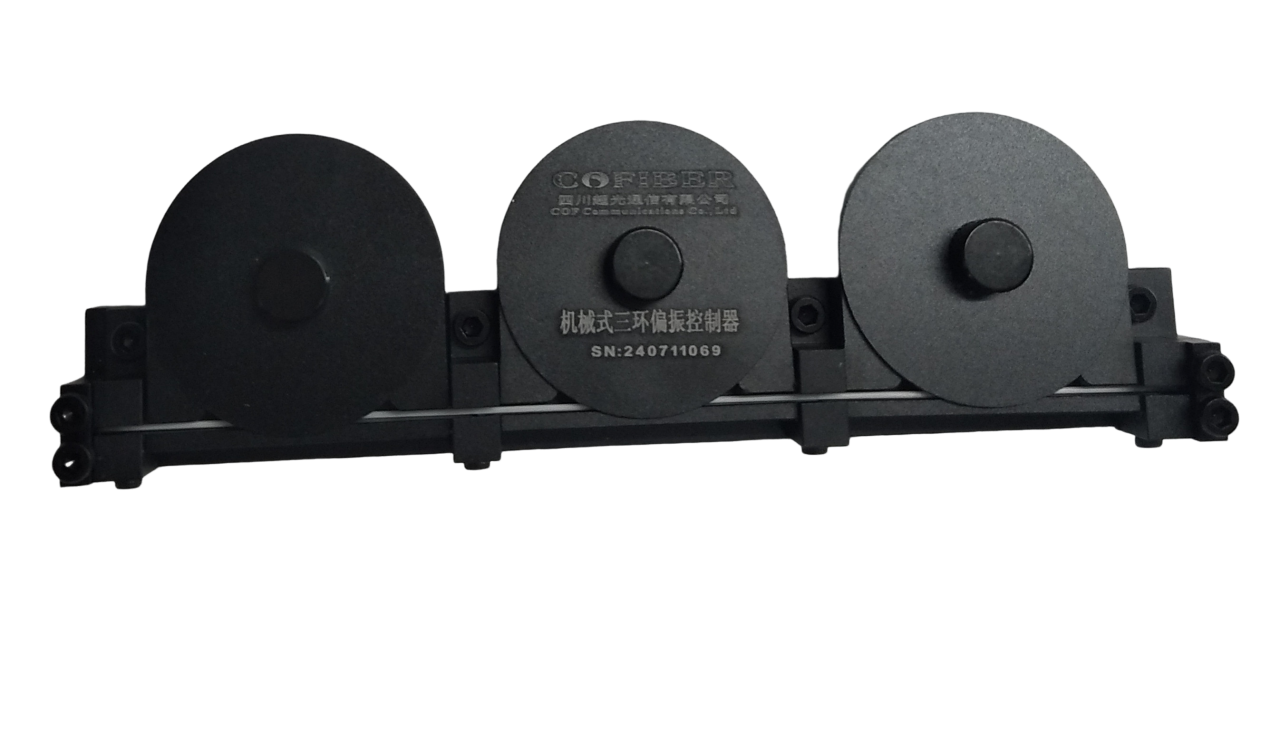

  以梓冠光電的三環式偏振控制器為例，其通過三個獨立的光纖環結構，模擬λ/4、λ/2、λ/4波片組合，實現邦加球（PoincaréSphere）上所有偏振態的全覆蓋。該設備插入損耗極低（<0.2dB），適用于實驗室精密測試場景。

  二、偏振控制器的工作原理：雙折射效應的精密操控

  偏振控制的核心基于光的雙折射效應——當光通過各向異性介質時，其電場矢量分解為兩個正交分量（o光與e光），傳播速度不同導致相位延遲（Δφ），進而改變偏振態。梓冠光電的偏振控制器采用兩種主流技術路線：

  1、機械擠壓式光纖控制

  通過壓電陶瓷驅動器對光纖施加壓力，產生瞬時雙折射。例如，其全光纖擠壓式偏振控制器集成四組獨立擠壓單元，相鄰擠壓方向互成45°，通過調節電壓控制擠壓壓力（F）與角度（θ），實現相位延遲的動態調控：

  其中，Δn為雙折射率差，L為受壓光纖長度。該方案響應速度達微秒級，插入損耗波動<0.05dB，支持C+L波段（1530-1625nm）超寬譜應用。

  2、波片組合式控制

  傳統方案采用λ/4+λ/2+λ/4三片式結構，通過旋轉波片快軸角度（α）改變偏振態。例如，將自然光轉換為右旋圓偏振光的公式為：

  梓冠光電的臺式電動偏振控制器基于此原理，通過電機驅動波片旋轉，實現偏振態的連續調節。

  三、偏振控制器的核心作用：破解光學系統的“偏振難題”

  1、光纖通信：延長傳輸距離，提升系統容量

  在400G/800G相干光傳輸系統中，偏振模色散（PMD）會導致信號失真。梓冠光電的偏振控制器可動態補償PMD，將傳輸距離從500km延長至1200km。例如，其電控偏振控制器采用四組壓電陶瓷驅動器，響應時間<10μs，誤碼率（BER）優化效果顯著。

  2、量子通信：保障量子態保真度

  在QKD系統中，糾纏光子對的偏振編碼需保持高保真度。梓冠光電的偏振控制器可將偏振相關損耗（PDL）壓制至<0.06dB，支持BB84協議與E91協議的穩定運行。其量子級偏振控制器已應用于“墨子號”量子衛星的地星通信鏈路。

  3、激光加工：優化材料吸收效率

  在激光切割與焊接中，偏振方向影響材料對光的吸收率。例如，金屬表面加工時，P偏振光（電場平行于入射面）的吸收率比S偏振光高30%。梓冠光電的激光偏振控制器可實時調整激光束偏振方向，將加工精度提升至微米級。

  四、偏振控制器的產品特點：技術突破與場景適配

  1、片上集成化

  梓冠光電研發的硅基片上偏振控制器，通過脊型波導模式雜化效應與馬赫-曾德爾干涉儀（MZI）結構，將器件尺寸縮小至300μm×200μm，偏振隔離度>40dB，適用于光子計算與量子芯片集成。

  2、環境適應性

  針對航天、深海等極端環境，其高穩定性偏振控制器采用耐高溫材料（工作溫度-40℃至+85℃）與閉環溫控系統，在“奮斗者號”載人潛水器中實現深海光通信的偏振穩定控制。

  3、智能化控制

  配套的FPGA驅動系統可實時監測偏振態變化，通過PID算法自動調整控制電壓。例如，在光纖傳感網絡中，該系統可將相位解調靈敏度提升至0.1rad/με，應變測量分辨率達納應變級。

  五、偏振控制器的應用領域：從海底到深空的全面覆蓋

  六、偏振控制器的使用方法：從安裝到調優的全流程指南

  1、硬件連接

  以梓冠光電電動偏振控制器為例：

  將單模光纖（SMF-28）穿入控制器光纖通道；

  通過DB-9接口連接驅動電源（電壓范圍±5V）；

  使用RS232接口接入上位機軟件（如LabVIEW）。

  2、軟件配置

  在控制軟件中設置目標偏振態（如線偏振45°）；

  選擇控制模式（自動跟蹤/手動掃描）；

  啟動校準程序，系統將自動優化波片角度與擠壓壓力。

  3、性能驗證

  通過偏振分析儀（如Thorlabs PAX1000）監測輸出光偏振態，驗證指標如下：

  偏振消光比（PER）>30dB；

  插入損耗<0.5dB；

  長期穩定性（8小時）<0.1°。

  七、偏振控制器三個波片的作用：偏振調控的“黃金三角”

  梓冠光電的波片式偏振控制器采用λ/4+λ/2+λ/4結構，其作用如下：

  第一片λ/4波片：將自然光轉換為線偏振光，消除初始偏振不確定性；

  中間λ/2波片：旋轉線偏振光方向，調整至目標角度；

  第二片λ/4波片：將線偏振光轉換為任意橢圓偏振態，實現全偏振態覆蓋。

  數學表達：

  輸入光瓊斯矢量Ein=[1eiδ]，經三波片組合后的輸出為：

  其中，R(α)為旋轉矩陣，Λ(γ)為波片相位延遲矩陣。

  八、偏振控制器的價格體系：透明化定價與定制化服務

  梓冠光電提供多型號偏振控制器，價格如下：

  結語：偏振控制器的未來圖景

  隨著6G通信、量子互聯網與光子計算的興起，偏振控制器正向自適應控制、芯片級集成與多參數協同方向演進。梓冠光電通過持續創新，已突破硅光子集成、低溫漂補償?shù)汝P鍵技術，為全球客戶提供從實驗室到產業化的全鏈條解決方案。在光子革命的浪潮中，偏振控制器正成為重塑信息傳輸與處理規則的“隱形引擎”。
