光纖延遲線：一文帶你了解是什么？從工作原理、精度、分類、參數、作用、優缺點到測試線寬方法的深度解析

  光纖延遲線（Optical Fiber Delay Line,OFDL）作為光信號時序控制的核心器件，在5G通信、量子計算、高精度雷達等前沿科技領域，通過操控光在光纖中的傳播路徑，實現了對時間維度的精準切割。四川梓冠光電將從基礎原理到前沿應用，系統解析這一"光速操控器"的技術密碼。

  一、光纖延遲線是什么？——光信號的"時間緩沖器"

  光纖延遲線是一種通過特定長度光纖或光學結構，對光信號引入可控時間延遲的裝置。其核心功能是將輸入光信號在時域上平移ΔT后輸出，實現信號的同步、移相或存儲。

  典型應用場景：

  1、相控陣?yán)走_(dá)：通過延遲線調整各天線單元發射信號的相位，實現波束精準掃描

  2、量子通信：在量子密鑰分發（QKD）中同步光子到達時間，確保安全性

  3、光學計算：構建全光緩存器，解決光子處理中的時序匹配問題

  4、激光測距：通過模擬光程差校準測距儀精度（如空間激光測距系統）

  二、光纖延遲線的工作原理：光速的"減速"藝術

  光在真空中的傳播速度為c=2.9979×10?m/s，而在光纖中因折射率n的影響，實際傳播速度降至v=c/n（典型值：單模光纖n≈1.46，v≈2.05×10?m/s）。延遲時間ΔT由光纖長度L和群折射率n_g共同決定：

  實現方式：

  1、固定延遲線：通過預設光纖長度實現固定延遲（如100ps延遲需L≈20.5mm）

  2、可調延遲線：

  機械調節型：通過移動反射鏡或準直器改變光程（如單程1mm位移對應3.33ps延遲）

  電光/聲光效應型：利用材料折射率隨電壓/聲波變化的特性實現無機械移動調節

  光纖環型：通過光開關切換不同長度的光纖環路（如樹形結構實現多級延遲）

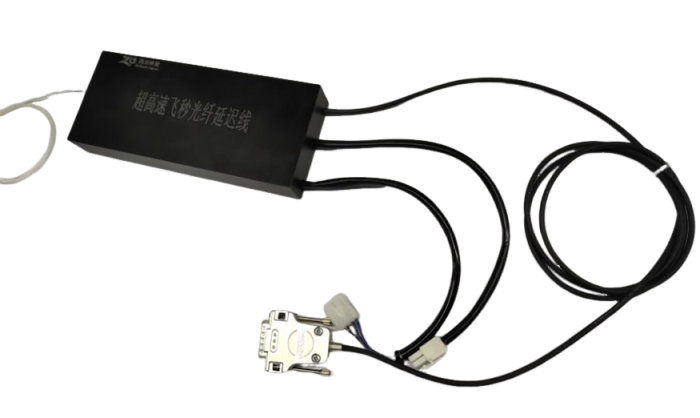

  三、光纖延遲線的精度：從納秒到飛秒的跨越

  現代光纖延遲線的精度已突破飛秒級，其核心指標包括：

  1、延遲分辨率：最小可調步長（如1fs）

  2、延遲穩定性：長時間工作下的漂移量（典型值：<0.1ps/℃）

  3、插入損耗：信號通過延遲線后的功率衰減（優質產品<0.5dB）

  高精度實現技術：

  1、溫度補償：采用特殊光纖材料（如低熱膨脹系數石英）或主動溫控系統

  2、機械精密加工：使用納米級導軌和壓電陶瓷（PZT）驅動器

  3、光子晶體光纖：通過設計微結構控制色散，實現超低損耗傳輸

  四、光纖延遲線的分類：按調節方式與應用場景的矩陣

  五、光纖延遲線的關鍵參數：選型時的"黃金指標"

  1、工作波長：需與系統光源匹配（如1310nm/1550nm通信波段）

  2、插入損耗：影響系統信噪比（優質產品<1dB）

  3、偏振相關損耗（PDL）：對偏振敏感系統的關鍵指標（<0.1dB為優）

  4、回波損耗：防止反射光干擾（>55dB為佳）

  5、環境適應性：工作溫度范圍（如-40℃~+85℃工業級）

  6、封裝尺寸：從實驗室設備到芯片級集成（如72.5×32×35.5mm手動延遲線）

  六、光纖延遲線的核心作用：光子系統的"時序心臟"

  1、信號同步：在相干光通信中對齊本振光與信號光

  2、波束成形：相控陣?yán)走_(dá)中通過延遲線實現波束電子掃描

  3、光學存儲：構建全光緩存器，突破電子瓶頸

  4、干涉測量：在OCT、激光測距中創造可控光程差

  5、量子操控：同步單光子到達時間，保障量子密鑰分發安全性

  七、光纖延遲線的優缺點：光與影的辯證

  1、優點：

  抗電磁干擾：光信號傳輸不受電磁環境影響

  低損耗：優質光纖傳輸損耗<0.2dB/km

  高帶寬：支持THz級信號傳輸

  緊湊性：光纖環結構可實現毫米級延遲

  2、缺點：

  成本：高精度產品價格昂貴（如飛秒級延遲線可達數萬美元）

  機械壽命：可調延遲線的移動部件存在磨損問題

  溫度敏感性：需復雜補償系統維持穩定性

  集成難度：與硅基電子芯片的混合集成仍待突破

  八、光纖延遲線的測試線寬：短光纖延時自外差干涉法

  在激光器研發中，線寬（Δν）是衡量相干性的核心指標。短光纖延時自外差干涉法通過以下步驟實現高精度測量：

  1、光路分束：激光束經分束器分為兩路

  2、引入延遲：一路通過短光纖（L≈10m）產生ΔT≈50ns延遲

  3、外差干涉：兩路光在探測器處混頻，產生拍頻信號

  4、頻譜分析：通過電譜儀測量拍頻信號的3dB帶寬Δf

  5、線寬計算：Δν=Δf/2π

  公式推導：

  拍頻信號功率譜密度函數為：

  當f=Δf/2時，功率下降至最大值的1/2，由此可解出Δν。

  九、未來展望：光子時序控制的新紀元

  隨著6G通信、量子計算和光子AI的發展，光纖延遲線正朝著以下方向演進：

  1、芯片級集成：硅基光子學實現延遲線與調制器、探測器的單片集成

  2、智能調控：結合機器學習算法實現自適應延遲優化

  3、超寬范圍：從飛秒到毫秒級延遲的無縫覆蓋

  4、新材料應用：拓?fù)浣^緣體、二維材料等新型光子結構

  在光子時代，光纖延遲線已不僅是簡單的"時間緩沖器"，更成為連接光速與信息世界的精密橋梁。從實驗室到工業現場，從基礎研究到前沿應用，這一"光速操控器"正持續改寫著人類對時間維度的利用極限。
