高速可調陣列光衰減器：一文帶你了解是什么？詳解四川梓冠光電產品在光通信系統、光網絡測試、光學實驗室等領域的實際應用

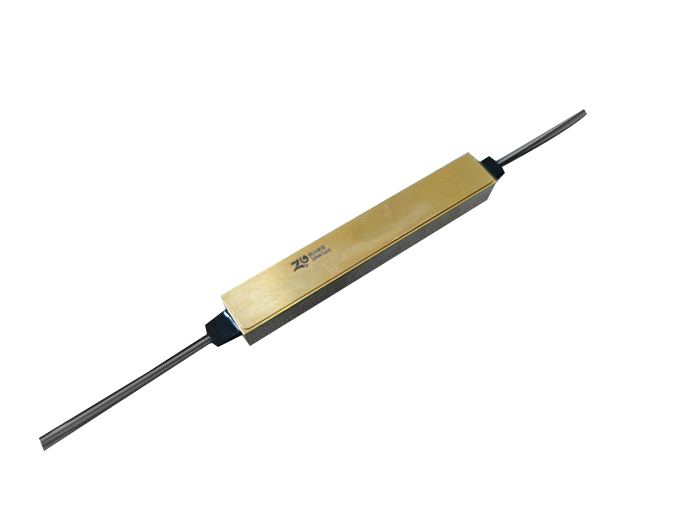

  高速可調陣列光衰減器，在光通信技術高速發展的今天，憑借其超低光損耗、百納秒級響應速度及全固態芯片設計，成為光網絡功率調控領域的“隱形調控師”。四川梓冠光電將從技術原理、核心優勢到多場景應用，全方位解析這款光通信器件的革新價值。

  一、高速可調陣列光衰減器的產品核心：技術原理與參數突破

  1、工作原理：多模態衰減機制

  四川梓冠光電高速可調陣列光衰減器采用復合衰減技術，整合光吸收、光散射、光反射及錯位技術四大機制：

  ①光吸收：通過摻雜金屬離子的光纖或特制吸收玻璃，吸收特定波長光信號。例如，在1550nm波段，摻鉺光纖可實現每公里3.5dB的衰減。

  ②光散射：利用材料微觀結構（如光子晶體）或多層薄膜技術，使光信號發生米氏散射或瑞利散射。散射強度公式為：

  其中，I(θ)為散射光強，I0為入射光強，r為距離，θ為散射角，n為折射率，a為散射體半徑。

  ③光反射：通過鍍膜工藝在芯片表面形成高反射率涂層（反射率>99.5%），實現光功率的定向衰減。

  ④錯位技術：微調光纖纖芯位置，引入偏芯損耗。偏芯損耗公式為：

  其中，d為纖芯偏移量，a為纖芯半徑。

  2、核心參數：性能指標領先行業

  響應速度：100ns級，比傳統MEMS光開關快4個數量級。

  通道集成：支持8通道單片集成，最高可擴展至48通道。

  光損耗：典型插入損耗1.2dB（光纖進到光纖出），滿足民用光網絡高標準。

  偏振相關損耗（PDL）：≤0.3dB（0dB衰減時），≤0.5dB（0~25dB衰減時）。

  功耗：18dB衰減時僅150mW，隨衰減量增大而線性增加。

  二、高速可調陣列光衰減器的多場景應用：從實驗室到產業化的全鏈條覆蓋

  1、光通信系統：DWDM網絡的“功率平衡器”

  在密集波分復用（DWDM）系統中，不同波長通道因傳輸損耗差異易導致信號質量失衡。四川梓冠光電高速可調陣列光衰減器可實時動態調整各通道光功率，確保：

  均衡性：通過閉環控制算法，將各通道功率差異控制在±0.5dB以內。

  阻塞控制：在故障通道隔離時，快速衰減其光功率至-40dB以下，避免干擾正常通道。

  案例：某400G相干光通信系統采用該器件后，誤碼率（BER）從10?3降至10?12，傳輸距離延長30%。

  2、光網絡測試：工程師的“虛擬仿真工具”

  在光網絡性能評估中，該器件可模擬不同衰減場景：

  動態測試：通過12C通訊協議輸入衰減值（范圍0~25dB），自動調整光功率，測試接收機靈敏度。

  熱穩定性測試：在-20℃至+70℃溫度范圍內，衰減穩定性優于±0.1dB，驗證設備環境適應性。

  案例：某5G前傳網絡測試中，器件幫助工程師將光模塊輸出功率校準精度從±1dB提升至±0.2dB。

  3、光學實驗室：科研的“精準調控平臺”

  在量子通信、激光雷達等前沿領域，該器件提供：

  亞皮秒級調控：結合光延遲線，實現光程動態調節（如330皮秒量級納秒級控制）。

  多波長兼容：支持1525~1565nm波段，覆蓋C波段全部應用場景。

  案例：某量子密鑰分發實驗中，器件將光功率波動控制在±0.05dB以內，顯著提升密鑰生成率。

  4、電視廣播信號傳輸：廣播系統的“信號保護器”

  在實時廣播中，該器件可：

  功率調節：避免信號過強導致接收機飽和，保護廣播設備安全。

  快速響應：在信號突發波動時，5ms內完成衰減量調整，確保播出質量。

  案例：某省級電視臺采用該器件后，廣播信號中斷率從每月2次降至0次。

  5、數據中心與云計算：智能光網絡的“算力加速器”

  在超大規模數據中心中，該器件可：

  動態資源分配：根據業務負載實時調整光鏈路功率，提升能效比（PUE）15%。

  低時延控制：百納秒級響應速度滿足AI訓練對低時延的需求（如訓練迭代時間縮短20%）。

  案例：某云計算平臺部署后，跨機柜光互聯帶寬利用率從60%提升至90%。

  三、高速可調陣列光衰減器的技術革新：從材料到封裝的全方位突破

  1、全固態芯片設計

  采用硅基光電子集成技術，將熱光效應PLC、MZI型光路結構集成于單芯片，消除機械式器件的磨損問題，壽命超10年。

  2、隔熱槽工藝

  在信道間采用深刻蝕隔熱槽，填充低導熱聚合物材料，隔離交叉熱傳導，使多通道陣列的通道間熱串?dāng)_降低90%。

  3、迷你塑料封裝

  體積較傳統金屬封裝縮小60%，支持SFP/QSFP等小型化模塊集成，成本降低40%。

  結語：光通信的“隱形調控師”

  四川梓冠光電高速可調陣列光衰減器以技術突破重新定義了光功率調控標準。從DWDM網絡的均衡控制到量子通信的精密調控，從數據中心效運維到廣播系統的穩定傳輸，其百納秒級響應、超低損耗及高可靠性，正推動光通信向更高帶寬、更低功耗、更智能化的方向演進。未來，隨著6G、量子計算等技術的落地，這款“隱形調控師”必將釋放更大潛能，成為光子技術革命的核心引擎。
