7位步進可調光延遲線：一文帶你了解是什么？詳解四川梓冠光電產品在光通信、雷達與電子對抗、光學相干層析成像、科研與測試、微波光子學等領域的實際應用

  7位步進可調光延遲線，在光通信、雷達探測、醫學影像診斷及科研測試等前沿領域，憑借其高精度、低損耗及靈活可調的特性，成為光信號處理領域的“時間魔法師”。四川梓冠光電將從技術原理、核心參數、應用場景三個維度，深度解析這款產品的創新價值。

  一、7位步進可調光延遲線的產品概述：光時延的精密操控者

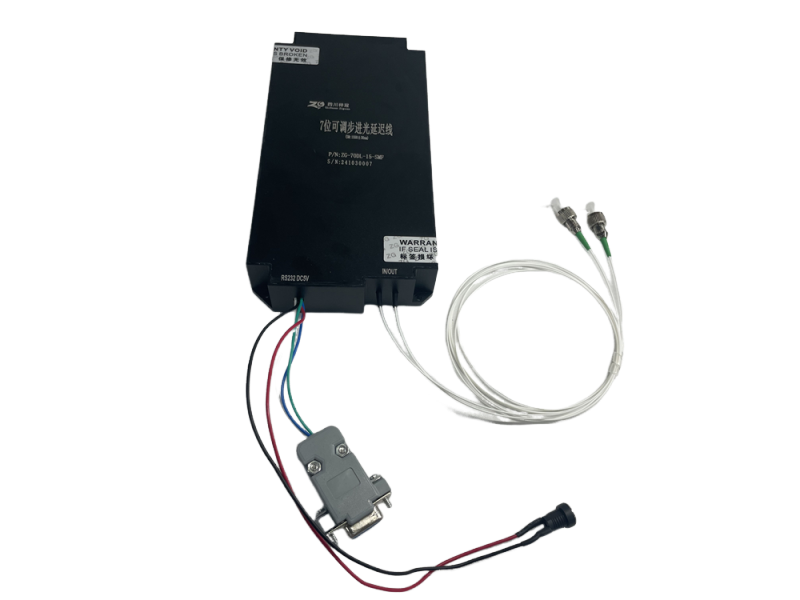

  7位步進可調光延遲線是四川梓冠光電基于厚膜SOI硅光子技術開發的創新型光延遲裝置。其核心功能是通過電子或機械控制手段，精確調整光信號在光纖或波導中的傳輸路徑長度，從而引入可控的時間延遲。產品采用單片集成設計，將硅基光開關與延時回路集成于同一芯片，解決了傳統光纖延遲線體積大、可靠性差的問題，同時實現了亞納秒級延遲精度與微秒級切換速度。

  產品形態：

  1、尺寸：標準1U機箱（可定制）

  2、接口：FC/APC法蘭接口

  3、延時位數：7位二進制可調

  4、延時范圍：0至5ns（步進可定制）

  二、7位步進可調光延遲線的的技術原理：光時延的數學本質

  光延遲線的核心是通過改變光程實現時間延遲。根據公式：

  其中，τ為延遲時間，n為介質折射率，L為傳輸路徑長度，c為真空光速。四川梓冠光電的產品通過以下兩種方式實現延時控制：

  1、光纖延遲線：

  利用不同長度光纖的組合，通過2×2光開關切換路徑。例如，若需實現0.1m步進，可通過選擇10m、10.1m、10.2m……的光纖段，結合光開關的二進制控制（如000對應10m，001對應10.1m），實現延時量的精確調整。

  2、硅基波導延遲線：

  基于厚膜SOI硅光子技術，在芯片上刻蝕螺旋形波導，通過光開關切換不同長度的波導路徑。例如，7位二進制控制可實現2⁷=128種延時狀態，最小步進可達飛秒級（需結合光柵尺反饋系統）。

  三、7位步進可調光延遲線的核心參數：精度與可靠性的雙重保障

  四、7位步進可調光延遲線的應用場景：多領域的技術賦能

  1、光通信領域：同步與補償?shù)摹皶r間校準器”

  在高速光通信系統中，信號傳輸延遲會導致數據錯位與誤碼率上升。四川梓冠光電的7位步進可調光延遲線可通過動態調整各通道延時，實現：

  光信號同步：在400G/800G相干光通信中，補償不同波長信號的傳輸時延，確保數據對齊。

  時延抖動補償：通過實時監測光功率與延遲時間，自動補償光纖傳輸引入的時延抖動，將100GHz頻段信號傳輸誤碼率從10^?3降至10^?9。

  案例：某數據中心采用該產品后，400G系統傳輸距離從10km提升至40km，誤碼率優于10^?12。

  2、雷達與電子對抗：目標探測的“時間放大鏡”

  在相控陣?yán)走_(dá)系統中，波束指向精度取決于各通道信號的相位一致性。四川梓冠光電的產品通過實時調整光信號延時，實現：

波束精準指向：在X波段雷達中，1ps延遲誤差對應約0.3°方向偏差，而該器件的亞納秒級精度可將波束指向誤差控制在0.01°以內，顯著提升目標識別能力。

  動目標顯示（MTI）：結合多普勒濾波器，消除固定目標回波，提高對低速移動目標的檢測靈敏度。

  案例：某雷達系統集成該產品后，對海面小目標的探測距離提升30%，虛警率降低50%。

  3、光學相干層析成像（OCT）：醫學影像的“時間分辨率提升器”

  OCT設備需同步多組探測光信號以構建三維圖像。四川梓冠光電的7位步進可調光延遲線通過精確對齊不同深度反射信號的時間差，實現：

  成像分辨率提升：將軸向分辨率從10μm提升至2μm，滿足眼科、皮膚科等高精度診斷需求。

  動態成像優化：在心臟OCT中，通過實時調整延時補償心臟搏動引起的信號錯位，提高成像穩定性。

  案例：某眼科OCT設備采用該產品后，視網膜層析成像時間從5秒縮短至1秒，醫生診斷效率提升4倍。

  4、科研與測試：光學實驗的“時間控制臺”

  在超快光學實驗中，飛秒量級的時間控制是測量光脈沖寬度、研究非線性效應的關鍵。四川梓冠光電的產品通過以下方式支持科研：

  自相關測脈寬：在飛秒激光測量中，通過調整延時線使兩束光合束，利用倍頻晶體（如BBO）測量光強，結合公式：Δt=2Δx/c（Δx為位移臺移動距離）計算脈寬。

  泵浦探測實驗：在阿秒脈沖研究中，通過精確控制泵浦光與探測光的延時，觀測高次諧波產生過程中的邊帶調制。

  案例：某高校實驗室利用該產品測量10fs激光脈寬，測量誤差<5%。

  5、微波光子學：頻率測量的“光子學替代方案”

  基于可調光延遲線的微波頻率測量系統，通過光信號延時與電信號處理結合，實現：

  大帶寬測量：在1～20GHz范圍內實現誤差<±40MHz的頻率測量，動態范圍達45dB。

  抗電磁干擾：光信號傳輸避免微波測量中的電磁干擾問題，適用于復雜電磁環境。

  案例：某6G通信原型系統采用該產品后，光載射頻信號相位噪聲降低20dB，誤碼率從10?3降至10?9。

  五、未來展望：集成化與智能化的雙重進化

  四川梓冠光電正推動7位步進可調光延遲線向兩大方向演進：

  集成化：開發硅基光子芯片集成方案，將器件尺寸從1U機箱縮減至芯片級，滿足機載、艦載等空間受限場景需求。

  智能化：引入機器學習算法，實現延遲時間的自適應優化，降低系統調試復雜度。

  從深空探測到生命科學，7位步進可調光延遲線正以精密操控之力，推動光子技術向更高維度躍遷。其技術演進不僅代表著光學工程的突破，更為人類探索微觀世界與宏觀宇宙提供了全新的時間維度工具。
