1.5μm測風激光雷達脈沖光纖激光器是一種基于光纖增益介質、工作波長為1.5微米（1550nm）的脈沖激光光源，專為激光雷達系統設計。其核心功能是通過發射短脈沖激光，利用大氣中氣溶膠粒子的后向散射信號，結合多普勒效應測量風速和風向，同時具備人眼安全、抗干擾能力強、遠距離探測等特性。
脈寬可調
科研領域
四、1.5μm測風激光雷達脈沖光纖激光器的參數：
1、光學參數
| 光學參數 @25℃ | 數值 |
| 模式 | 脈沖 |
| 工作波長 | 1550±5nm |
| 輸出單脈沖能量 | 5.5uJ/500uJ@100ns |
| 輸出峰值功率 | 55W |
| 脈沖重復頻率 | 20kHz |
| 脈沖寬度 | 100ns/200ns |
| 平均功率 | 100ns20kHz＞110mW |
| 200ns20kHz＞130mW | |
| 光譜線寬@連續種子光 | <1000kHz |
| 聲光調制器頻移 | 160MHz |
| 相對強度噪聲 | <-110dB/Hz above 2kHz, 在500kHz以上散粒噪聲極限 |
| 偏振 | 線偏振，偏振消光比>17dB |
| 光束質量, M2 | <1.1 |
| 輸出類型 | 環形器+光開關 |
| 光開關輸出路數 | 4 |
| 光纖型號 | PM1550 |
| 輸出光纖長度 | 光開關輸出：36±5cm |
| 鎧纜及接頭類型 | 0.9mm套管，F(xiàn)C/APC |
| 功耗 | <30W |
2、平臺參數
| 平臺參數 | 數值 |
| 直流供電電壓 | 24±2V |
| 供電電纜 | 30±3cm |
| 控制方式 | RS232 / 外觸發TTL電平 |
| 控制接口 | PHB 6芯端子/SMA |
| 平衡探測器輸出接口 | SMA |
| 開機穩定時間 | <1分鐘 |
| 尺寸 | 125 x 100 x 40mm3 |
| 重量 | <0.8kg |
| 工作溫度 | -40 to +65℃ |
| 存儲溫度 | -45 to +85℃ |
3、管腳定義
| 管腳號 | 名稱 | 電平類型 | 功能描述 |
| 1 | RS_232_RXD | RS-232 | RS232 通訊電平輸入 |
| 2 | RS_232_TXD | RS-232 | RS232 通訊電平輸出 |
| 3 | GND | 通訊地 | |
| 4 | D0 | LVTTL | 光開光控制接口 |
| 5 | D1 | LVTTL | 光開光控制接口 |
| 6 | D2 | LVTTL | 光開光控制接口 |
| 7 | GND | 通訊地 | |
| 8 | NC | ||
| 9 | VCC | +24V 電源 | |
| 10 | VCC | +24V 電源 | |
| 11 | VCC | +24V 電源 | |
| 12 | GND | 電源地 | |
| 13 | GND | 電源地 | |
| 14 | GND | 電源地 | |
| 15 | GND | 電源地 |

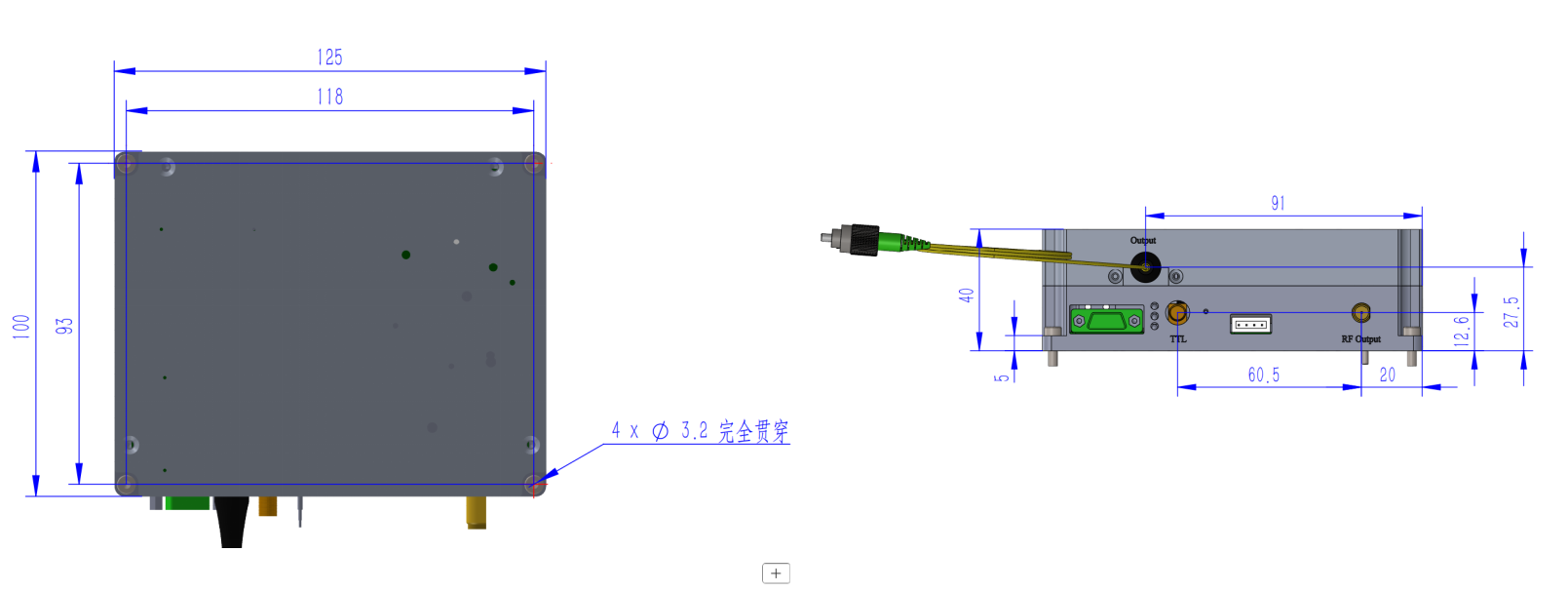

五、1.5μm測風激光雷達脈沖光纖激光器尺寸圖
六、四川梓冠光電1.5μm測風激光雷達脈沖光纖激光器訂購信息
型號：ZG-PFL-A-B-C-D
| ZG-PFL | A | B | C | D |
| 模式 | 工作波長 | 輸出單脈沖能量 | 脈沖寬度 | |
| 脈沖 | 1550±5nm | 5.5=5.5uJ 500=500uJ | 100=100ns 200=200ns |
