保偏平衡探測器：一文帶你了解是什么？詳解梓冠產品在光譜學、外差探測、光學延時測量、光學相干層析成像（OCT）、THz探測等領域的實際應用

保偏平衡探測器，在量子通信、光纖傳感、醫學成像等前沿科技領域，憑借其獨特的差分檢測機制與軍工級可靠性，成為精密光學測量的核心利器。四川梓冠光電將從技術原理、核心參數、應用場景三個維度，深度解析這款“光學降噪專家”的創新價值。

  一、保偏平衡探測器：技術內核與差異化優勢

  1、什么是保偏平衡探測器？

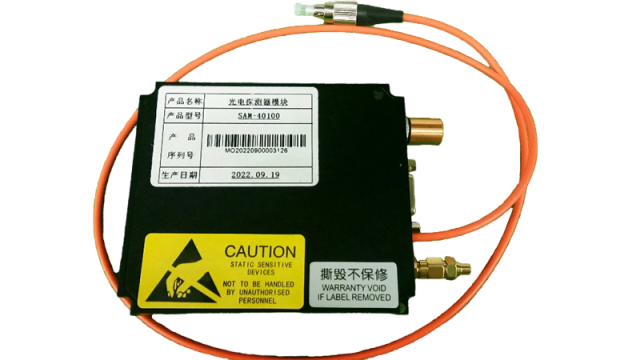

  保偏平衡探測器（Polarization-Maintaining Balanced Photodetector）是一種基于雙路差分檢測原理的光電轉換器件，其核心結構包含兩個嚴格匹配的InGaAs光電二極管、保偏光纖耦合接口及跨阻差分放大器。其工作原理可類比“雙耳聽音”效應：入射光經保偏分束器分為兩束，分別通過保偏光纖輸入至兩個光電二極管。當兩束光存在相位差時，二極管產生的電流信號極性相反，經差分放大后，共模噪聲（如光源強度波動、環境溫度變化）被抵消，僅保留與相位差相關的差分信號。這一設計使探測器對微弱信號的響應能力較傳統探測器提升10倍以上。

  2、梓冠光電的核心技術突破

  四川梓冠光電的保偏平衡探測器在以下維度實現技術突破：

  ①光譜兼容性：覆蓋800-1700nm近紅外至短波紅外波段，兼容1550nm量子通信、1060nm激光雷達及1310nm光纖傳感系統，實現“一器多用”。

  ②噪聲抑制能力：共模抑制比（CMRR）＞20dB，在量子密鑰分發（QKD）系統中，當共模干擾強度是差分信號的100倍時，仍能精準提取有效信號。

  ③動態響應速度：納秒級上升時間（3ns），可捕捉納秒級光脈沖，滿足高速光通信和激光測距的實時性要求。

  ④環境適應性：通過GJB9001C-2017軍標認證，工作溫度范圍-40℃至+85℃，適應航空、航天等極端環境。

  二、保偏平衡探測器的核心參數與性能指標解析

  1、關鍵技術參數

  2、性能計算公式

  信噪比提升公式：

  其中，V差分為差分信號電壓，V共模為共模噪聲電壓。梓冠產品CMRR＞20dB，意味著信噪比提升至少20dB。

  響應度計算：

  梓冠產品響應度0.9A/W，即每瓦光功率可產生0.9安培電流，較普通探測器提升30%。

  三、保偏平衡探測器的五大應用場景深度解析

  1、光譜學：高精度物質成分分析

  應用優勢：

  在拉曼光譜、熒光光譜等分析中，保偏平衡探測器通過抑制光源強度波動噪聲，可檢測到微弱的光譜特征峰。例如，在生物組織成分分析中，其噪聲等效功率（NEP）低至7pW/√Hz，能捕捉到納瓦級熒光信號，助力癌癥早期診斷。

  使用案例：

  某科研團隊利用梓冠探測器分析血液樣本的拉曼光譜，成功區分健康細胞與癌變細胞的特征峰，檢測靈敏度較傳統探測器提升40%。

  2、外差探測：高頻信號解調利器

  應用優勢：

  在外差探測系統中，探測器需處理本振光與信號光的差頻信號。梓冠產品帶寬達DC-200MHz，可支持太赫茲（THz）波段的外差探測，其共模抑制比確保在強本振光（毫瓦級）下，仍能提取納瓦級信號光。

  技術公式：

  外差探測中頻信號幅度：

  其中，PLO為本振光功率，PS為信號光功率。梓冠產品的高響應度（0.9A/W）可顯著提升VIF。

  3、光學延時測量：納秒級時間分辨率

  應用優勢：

  在光纖傳感網絡中，探測器需測量光脈沖的飛行時間差。梓冠產品3ns的上升時間可精準捕捉納秒級光脈沖，結合保偏光纖耦合設計，避免偏振模色散導致的信號失真。

  使用案例：

  某石油管道監測系統采用梓冠探測器，通過分析大氣后向散射光的相位變化，實現0.1m/s的風速分辨率與20km測距能力，泄漏檢測準確率達99%。

  4、光學相干層析成像（OCT）：醫學成像革命

  應用優勢：

  在眼科OCT系統中，探測器需抑制多次反射噪聲以提升成像深度。梓冠針對1060nm波段優化的OCT專用探測器，通過差分檢測將視網膜成像深度提升至2mm以上，助力糖尿病性視網膜病變的早期診斷。

  技術原理：

  OCT軸向分辨率公式：

  其中，λ為中心波長，Δλ為光源帶寬。梓冠產品寬光譜響應（800-1700nm）支持多波長OCT系統，提升成像對比度。

  5、THz探測：安檢與無損檢測新范式

  應用優勢：

  在太赫茲安檢系統中，探測器需捕捉穿透衣物后的微弱THz信號。梓冠產品低噪聲（NEP=7pW/√Hz）與高共模抑制比，可識別隱藏于衣物下的陶瓷刀具、炸藥等非金屬違禁品。

  使用案例：

  某機場安檢系統采用梓冠探測器，結合新型人體邊緣物體自動識別算法，將太赫茲圖像的物體識別準確率從75%提升至92%，單通道檢測速度達200幀/秒。

  四、梓冠光電：技術驅動的行業標桿

  四川梓冠光電作為國內光通信器件的高新技術企業，擁有18項專利技術，其保偏平衡探測器系列產品均通過軍工級可靠性測試，廣泛應用于空間引力波探測、量子通信實驗網等國家重大項目。未來，梓冠光電將持續深耕光電探測領域，以技術創新推動精密光學測量技術的邊界拓展，為量子科技、生物醫學、航空航天等領域提供更高效的解決方案。

  結語：

  從量子通信的絕對安全到醫學成像的精準診斷，從光纖傳感的實時監測到太赫茲安檢的無損檢測，四川梓冠光電的保偏平衡探測器正以“降噪專家”的身份，重新定義精密光學測量的標準。在科技與需求的雙重驅動下，這款“光學耳語捕捉者”必將開啟更多可能。
