  1x4光纖耦合器，在光通信系統向高速化、集成化演進的今天，憑借精密的封裝設計、低損耗特性及多場景適配能力，成為光纖放大器、激光器、CATV系統及FTTH/LAN網絡中的關鍵組件。本文將從技術原理、核心參數到行業應用，全方位解析四川梓冠光電這款產品的創新價值。

  一、1x4光纖耦合器的產品定義與工作原理：光信號的精密分配者

  1、產品本質

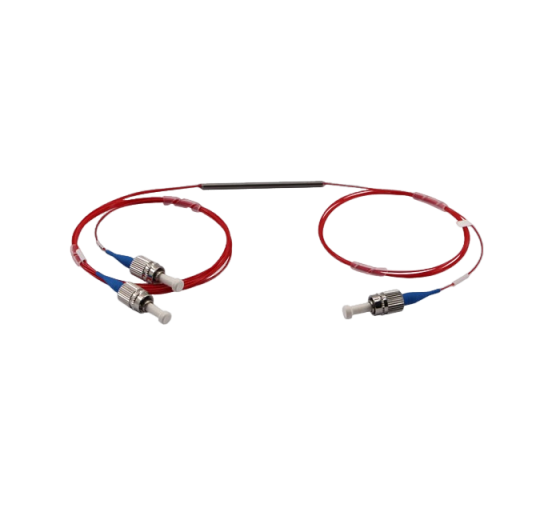

  四川梓冠光電1x4光纖耦合器是一種無源光器件，通過熔融拉錐或平面光波導（PLC）技術，將單根輸入光纖的光信號按預設比例（通常為等功率分配）分配至4根輸出光纖，實現光功率的“一分四”功能。其核心結構包括輸入/輸出光纖陣列、耦合區及封裝外殼，支持單模或多模光纖適配。

  2、工作原理

  熔融拉錐工藝：將多根光纖在高溫下熔融并拉伸，形成錐形過渡區，使光模場在錐區逐漸擴展并耦合至輸出光纖。

  PLC工藝：利用光刻技術將波導結構刻蝕在硅基或玻璃基板上，通過波導間的模式耦合實現光功率分配。

  關鍵公式：

  光功率分配比例可通過耦合模理論計算。對于理想1x4耦合器，若輸入光功率為Pin，單根輸出光功率Pout為：

  其中L為總損耗（含插入損耗、附加損耗等）。實際產品中，通過優化耦合區長度與折射率分布，可實現損耗最小化。

  二、1x4光纖耦合器的核心特點與參數：性能與可靠性的雙重保障

  1、關鍵參數

  2、產品特點

  低插入損耗：≤3.6dB，確保光信號高效傳輸。

  高均勻性：輸出端口功率差異≤0.5dB，避免信號分配不均。

  緊湊封裝：采用標準模塊化設計，尺寸適配多種設備接口。

  環境適應性：工作溫度范圍-40℃至+85℃，滿足戶外與工業場景需求。

  三、1x4光纖耦合器的行業應用：多場景賦能光通信升級

  1、光纖放大器：提升信號傳輸距離

  應用場景：在摻鉺光纖放大器（EDFA）中，1x4耦合器用于將泵浦激光與信號光合路，或分配信號至多級放大單元。

  優勢：

  低損耗設計：減少合路/分路過程中的光功率損耗，提升放大器增益效率。

  高均勻性：確保多級放大時各通道信號強度一致，避免非線性效應。

  案例：某長距離海底光纜系統中，采用梓冠光電1x4耦合器將1550nm信號光分配至4個EDFA模塊，實現2000km無中繼傳輸，系統誤碼率（BER）優于10^-12。

  2、光纖激光器：實現多波長輸出

  應用場景：在多波長光纖激光器中，1x4耦合器用于將單個泵浦源的光功率分配至多個增益介質（如摻鐿光纖），產生多波長激光輸出。

  優勢：

  功率均衡：通過高均勻性分配，避免單波長過載導致的模式競爭。

  緊湊集成：替代傳統分立器件，減小激光器體積。

  案例：某工業加工用光纖激光器，通過梓冠光電1x4耦合器將976nm泵浦光分配至4個摻鐿光纖模塊，輸出1064nm激光總功率達400W，光束質量M2<1.2。

  3、CATV系統：優化信號分配網絡

  應用場景：在有線電視（CATV）前端系統中，1x4耦合器用于將光發射機輸出的光信號分配至多個光節點，實現區域覆蓋。

  優勢：

  低PDL特性：減少偏振相關損耗，保障模擬電視信號的載噪比（C/N）。

  高回波損耗：抑制反射光對光源的干擾，提升系統穩定性。

  案例：某城市CATV網絡升級中，采用梓冠光電1x4耦合器替代傳統機械式分路器，信號分配損耗降低1.2dB，用戶端接收電平提升3dBμV，圖像質量顯著改善。

  4、FTTH/LAN：構建高效接入網絡

  應用場景：在光纖到戶（FTTH）與局域網（LAN）中，1x4耦合器用于將主干光纖的光信號分配至多個用戶端或設備端口。

  優勢：

  小型化設計：適配光分路器箱體，節省空間。

  低成本方案：相比PLC分路器，熔融拉錐型1x4耦合器在短距離分配中更具性價比。

  案例：某住宅小區FTTH工程中，采用梓冠光電1x4耦合器實現“一纖四戶”分配，單戶分光損耗僅8.2dB，滿足GPON系統28dB預算要求。

1x4光纖耦合器封裝尺寸

  四、技術拓展：從基礎分路到智能光網絡

  隨著5G/6G與物聯網發展，1x4光纖耦合器正從單一分路功能向智能化演進。四川梓冠光電已推出集成監控端口的1x4耦合器，可實時監測各端口光功率，支持網絡故障快速定位。未來，結合MEMS光開關技術，1x4耦合器有望實現動態光功率分配，為彈性光網絡提供關鍵支撐。

  結語

  四川梓冠光電1x4光纖耦合器以精密設計、可靠性能與多場景適配能力，成為光通信系統中不可或缺的“光功率管家”。從海底光纜到家庭寬帶，從工業激光到有線電視，其低損耗、高均勻性的特性持續推動著光傳輸效率的突破。隨著光子集成技術的進步，這款產品將在未來智能光網絡中扮演更重要的角色。
