低噪聲PIN平衡探測器：一文帶你了解是什么？詳解梓冠產品在高速光通信、光纖傳感、激光雷達、光學相干層析成像等領域的實際應用

  低噪聲PIN平衡探測器，在高速光通信、量子計算與生物醫學成像等前沿領域，通過差分探測技術與超低噪聲電路設計，將噪聲抑制能力提升10倍以上，成為光信號處理領域的“精密天平”。四川梓冠光電將從技術原理、核心參數及四大應用場景出發，深度解析這款產品的創新價值。

  一、低噪聲PIN平衡探測器的技術內核：差分探測與低噪聲設計的協同創新

  1、差分探測的物理機制

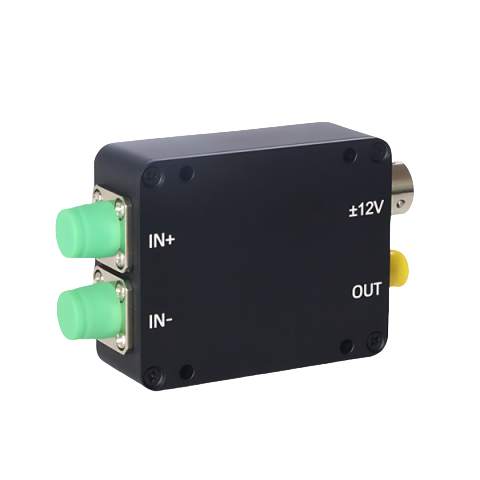

  低噪聲PIN平衡探測器由兩個高度匹配的InGaAs PIN光電二極管、跨阻放大器（TIA）及差分電路構成核心單元。其工作原理可類比“雙耳聽音”：

  ①光信號分束：入射光通過光分束器或馬赫-曾德干涉儀分為兩束，確保相位相反；

  ②光電轉換：兩束光分別照射到兩個PIN二極管，產生電流信號I1與I2；

  ③差分放大：跨阻放大器將電流差ΔI=I1?I2轉換為電壓信號，共模噪聲（如光源強度波動）被抵消；

  ④反饋調節：通過動態調整偏置電壓，使兩路信號平衡，抑制環境干擾。

  數學表達：

  輸出電壓Vout與輸入光功率差的關系為：

  其中，G為跨阻增益（典型值30kV/A），R為探測器響應度（0.95A/W 1550nm），P1與P2為兩束光功率。當P1=P2時，共模信號被完全抵消。

  2、低噪聲設計的關鍵技術

  ①匹配光電二極管：選擇響應度一致（誤差<0.5%）的InGaAs PIN二極管，降低差分模式增益失配；

  ②超低噪聲TIA：采用低失真跨阻放大器，避免電壓反饋引起的非線性；

  ③溫度補償：內置熱敏電阻，動態調整偏置電壓以抵消溫度漂移（響應度波動<0.01%/℃）；

  ④低噪電源：集成超低噪聲電源模塊，減少供電噪聲耦合。

  二、低噪聲PIN平衡探測器的核心參數：全場景適配的硬指標

  三、低噪聲PIN平衡探測器的應用場景：光信號處理的四大革命性突破

  1、高速光通信：400G/800G系統的信噪比提升器

  應用場景：相干光通信、數據中心互聯（DCI）、5G前傳

  優勢：

  共模噪聲抑制：CMRR>50dB，有效消除激光器相對強度噪聲（RIN），提升接收機靈敏度2-3dB；

  線性度優化：通過匹配光電二極管與低失真TIA，三階交調截點（IIP3）達+20dBm，支持高階調制格式（如16QAM、64QAM）；

  帶寬擴展：350MHz帶寬覆蓋400G PAM4信號需求，1.6GHz型號支持800G相干檢測。

  案例：某數據中心采用梓冠平衡探測器構建400G相干接收機，誤碼率（BER）從10?3降至10?12，傳輸距離延長30%。

  2、光纖傳感：分布式傳感的精度革命

  應用場景：石油管道泄漏檢測、橋梁結構健康監測、電力電纜溫度傳感

  優勢：

  微弱信號檢測：NEP低至5pW/√Hz，可探測納瓦級光信號，提升傳感距離20%；

  相位解調優化：通過差分信號提取，抑制共模相位噪聲，相位測量精度達0.1°；

  多參數監測：結合光頻域反射計（OFDR），實現溫度/應變/振動同時測量。

  案例：某輸油管道部署梓冠平衡探測器傳感網絡，泄漏檢測靈敏度提升至0.1L/min，定位誤差<1m。

  3、激光雷達：自動駕駛的“光學大腦”

  應用場景：車載激光雷達（LiDAR）、無人機避障、工業機器人導航

  優勢：

  時間分辨率提升：納秒級響應速度（上升時間<1ns），支持百萬點/秒的點云生成；

  多普勒頻移測量：通過差分信號提取目標速度信息，測速精度達0.1m/s；

  抗干擾能力：CMRR>50dB，抑制太陽光等背景噪聲，提升復雜環境下的探測概率。

  案例：某自動駕駛企業采用梓冠平衡探測器構建1550nm激光雷達，探測距離延長至200m，角分辨率提升至0.1°。

  4、光學相干層析成像（OCT）：生物醫學的“光學顯微鏡”

  應用場景：眼科視網膜成像、心血管斑塊檢測、皮膚癌早期診斷

  優勢：

  干涉信號提取：通過差分探測抑制多次反射噪聲，成像深度提升至2mm（1060nm波段）；

  軸向分辨率優化：結合超寬帶光源，軸向分辨率達5μm，接近組織細胞尺度；

  實時處理能力：350MHz帶寬支持每秒10萬次A-scan，實現視頻級實時成像。

  案例：某醫院采用梓冠平衡探測器構建OCT系統，視網膜層間結構識別準確率提升至98%，診斷時間縮短至5秒。

  四、技術迭代：從實驗室到產業化的跨越

  四川梓冠光電通過以下創新實現技術落地：

  集成化設計：采用蝶形封裝（25×22×10mm3），集成低噪電源與SMA輸出接口，可直接嵌入現有系統；

  自動化校準：內置暗電流補償與線性度驗證算法，減少人工調試時間；

  定制化服務：提供波長范圍（800-1700nm）、帶寬（DC-1.6GHz）、增益（30kV/A-700V/A）等多參數定制。

  結語：光信號處理的新紀元

  四川梓冠光電低噪聲PIN平衡探測器，以差分探測技術與超低噪聲設計為核心，在高速光通信、光纖傳感、激光雷達及生物醫學成像領域展現出顛覆性價值。其5pW/√Hz的噪聲等效功率、50dB的共模抑制比及350MHz的帶寬，不僅解決了傳統探測器信噪比不足的痛點，更通過高集成度設計降低了系統成本。隨著6G通信、量子計算與智能醫療的推進，這款產品將成為光信號處理的關鍵基礎設施，推動信息社會向“光速精準”時代邁進。
