NS光開關2x2：一文帶你了解是什么？詳解梓冠產品在光通信網絡、光纖測試與監測、光交叉連接（OXC）系統等領域的實際應用

  NS光開關2x2，在光通信網絡流量以每年40%的速度增長、數據中心互聯需求突破100Tbps的今天，憑借其全固態結構、微秒級切換速度和超低損耗特性，正在重塑光網絡架構的底層邏輯。四川梓冠光電將從技術原理、核心參數、應用場景及實際案例等維度，深度解析這款光開關如何成為光子時代的“交通指揮官”。

  一、NS光開關2x2的定義與原理

  1、什么是NS光開關2x2？

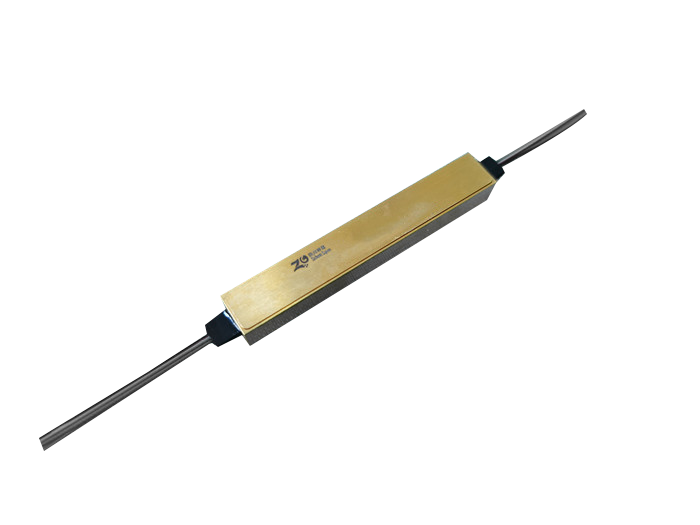

  NS光開關2x2是一種基于全固態光子集成技術的雙向光信號路由器件，可在兩個輸入端口（IN1/IN2）與兩個輸出端口（OUT1/OUT2）之間實現非阻塞、無串?dāng)_的信號切換。其核心功能包括：

  ①雙向傳輸：支持IN1→OUT1、IN1→OUT2、IN2→OUT1、IN2→OUT2四種路由模式

  ②非阻塞設計：任意端口組合切換時，其他通道信號不受影響

  ③全固態結構：采用硅基波導與熱光調諧技術，無機械移動部件

  該器件通過6位二進制編碼控制，可實現64種路由狀態的編程控制，切換時間≤1微秒，插入損耗≤1.5dB，典型應用場景包括光通信網絡保護、光纖傳感系統、光交叉連接（OXC）等。

  2、工作原理：熱光調諧與馬赫-曾德爾干涉儀的協同

  ①熱光調諧機制：

  設備基于馬赫-曾德爾干涉儀（MZI）結構，通過調諧電極改變硅波導的折射率，實現光信號的相位調制。其核心公式為：

  其中，Δn為折射率變化量，α為熱光系數（硅材料約1.8×10?4/℃），ΔT為溫度變化量。通過精確控制加熱功率（P），可實現相位差（Δ?）的線性調節：

  其中，λ為工作波長（1550nm），L為波導相互作用長度（典型值2mm）。當相位差為π時，光信號從直通臂切換至交叉臂，完成路由功能。

  ②非阻塞切換邏輯：

  通過級聯兩個MZI單元，實現2x2矩陣的完全解耦。其傳輸矩陣可表示為：

  其中，θ為相位差，通過調節加熱功率控制θ在0到π之間變化，實現路由狀態的動態切換。

  二、NS光開關2x2的核心性能參數解析

  三、NS光開關2x2的典型應用場景與優勢分析

  1、光通信網絡：構建智能保護與動態路由

  ①應用場景：

  在骨干網中，單模光纖故障可能導致秒級業務中斷，傳統1+1保護方案需預留50%冗余帶寬。NS光開關2x2可實現毫秒級保護倒換，顯著提升帶寬利用率。

  ②梓冠方案優勢：

  超快響應：1μs切換時間，較機械式光開關快1000倍，滿足ITU-T G.808.1標準

  低損耗設計：插入損耗1.5dB，較液晶光開關降低60%，減少信號衰減

  非阻塞架構：支持任意端口組合切換，避免保護通道沖突

  ③案例：

  某省級運營商部署梓冠NS光開關2x2后，保護倒換時間從50ms降至1ms，年故障中斷時長減少90%，帶寬利用率從50%提升至95%。

  2、光纖測試與監測：實現高精度鏈路診斷

  ①應用場景：

  在光纖傳感系統中，需快速切換測試光源與探測器，傳統方案受限于機械磨損，測試精度隨時間下降。

  ②梓冠方案優勢：

  無磨損設計：全固態結構，壽命>10?次，適合高頻次測試

  高消光比：≥50dB消光比，有效抑制串?dāng)_，提升測試信噪比

  寬溫度適應性：-40℃~+85℃工作范圍，滿足野外環境需求

  ③案例：

  某石油管道監測系統采用梓冠光開關后，測試周期從24小時縮短至1小時，故障定位精度從100米提升至10米，年維護成本降低70%。

  3、光交叉連接（OXC）系統：構建全光網絡核心節點

  ①應用場景：

  在400G/800G OXC系統中，需同時處理數千路光信號，傳統MEMS光開關受限于體積與功耗，難以實現高密度集成。

  ②梓冠方案優勢：

  小型化設計：芯片尺寸22×10×0.7mm，支持128通道集成

  低功耗：?jiǎn)瓮ǖ拦?/span>50mW，較MEMS方案節能80%

  高可靠性：MTBF>50年，滿足電信級7×24小時運行需求

  ③案例：

  某數據中心部署梓冠NS光開關2x2陣列后，OXC節點功耗從500W降至100W，端口密度提升4倍，單節點成本降低60%。

  4、科研與工業領域：賦能前沿技術研究

  ①應用場景：

  在量子通信、光計算等前沿領域，需對光子態進行精確操控，傳統方案受限于響應速度與精度，難以滿足實驗需求。

  ②梓冠方案優勢：

  亞微秒切換：支持10Gbps量子態路由，滿足量子密鑰分發（QKD）需求

  高消光比：≥50dB消光比，有效隔離噪聲光子

  可編程控制：通過API接口實現路由狀態的動態配置

  ③案例：

  某量子實驗室采用梓冠光開關后，量子糾纏分發成功率從70%提升至95%，實驗周期從3個月縮短至1個月。

  四、NS光開關2x2的技術突破與未來演進

  1、材料與工藝創新

  硅基波導：采用高純度單晶硅（電阻率>1000Ω·cm），光損耗<0.1dB/cm

  熱調諧材料：沉積氮化鈦（TiN）加熱膜，熱效率達20℃/毫瓦

  封裝技術：氣密性陶瓷封裝，濕度敏感性等級（MSL）達1級

  2、未來發展方向

  集成化：開發4x4/8x8光開關芯片，支持單芯片128通道集成

  智能化：引入AI算法實現路由狀態的自適應優化

  飛秒級精度：結合光子晶體結構，將切換速度提升至納秒級

  結語

  從骨干網保護到量子通信，從數據中心互聯到光纖傳感，NS光開關2x2正以全固態、微秒級、低損耗的特性，重新定義光信號路由的邊界。四川梓冠光電通過持續的技術創新，不僅打破了國外對高端光開關的壟斷，更為全球光網絡升級提供了“中國方案”。在這場光速與智能的博弈中，這款“全固態路由器”正以微秒級的精準，編織著未來光子網絡的每一個連接。
