二、8pinDFB蝶形激光器的特點：
典型發射波長
高邊模抑制比
低噪聲特性
集成化與可靠性
三、8pinDFB蝶形激光器的應用領域：
光通信系統
光纖傳感
氣體傳感
精密測量
同位素監測
四、8pinDFB蝶形激光器的參數：
1、基礎參數：
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
| 閾值電流 | Ith | -- | -- | 10 | mA |
| 電流范圍 | CR | 0 | 100 | 120 | mA |
| 工作電壓 | Vop | 1.2 | 1.7 | 2 | V |
| 中心波長 | λ | λ-1 | λ | λ+1 | nm |
| 光輸出功率 | Pf | 15 | 20 | 30 | mW |
| 邊模抑制比 | SMSR | 30 | 50 | -- | dB |
| 頻譜寬度(@-20dB) | Δλ | 0.1 | 0.17 | 0.2 | nm |
| 斜率效率 | SE | 0.1 | 0.2 | 0.3 | w/A |
| 監控運行電流 | Im | 10 | -- | 2000 | uA/mW |
| 熱敏電阻阻值 | Rth | 9.9 | 10 | 10.1 | KΩ |
| 熱敏電阻靈敏度指數 | β | 3930 | 3950 | 3980 | K |
| 波長穩定性 | FWS | -- | 0.02 | 0.05 | 0.05 |
| 除非另有說明，否則在TC=25°C，I=100mA的條件下，為產品壽命初期 | |||||
2、絕對最大額定值
| 參數 | 符號 | 最小值 | 最大值 | 單位 |
| 存儲溫度 | Ts | -40 | 85 | ℃ |
| 操作溫度 | To | -40 | 70 | ℃ |
| 相對濕度 | RH | 5 | 85 | % |
| 正向電流 | IF | - | 120 | mA |
| 正向電壓 | VF | - | 2.2 | V |
| 反向電壓 | - | - | 2 | V |
| TEC電流 | ITEC | 1.0 | A | |
| TEC電壓 | VTEC | 3.3 | V | |
| 靜電放電(HBM) | ESD | 1500 | V |
3、波長
| 波長 | 符號 | 最小值 | 典型值 | 最大值 |
| 1532 | λ | 1531 | 1532 | 1533 |
| 1567 | λ | 1566 | 1567 | 1568 |
| 1578 | λ | 1577 | 1578 | 1579 |
| 1625 | λ | 1624 | 1625 | 1626 |
| 1653 | λ | 1652 | 1653 | 1654 |
| 1679 | λ | 1678 | 1679 | 1680 |

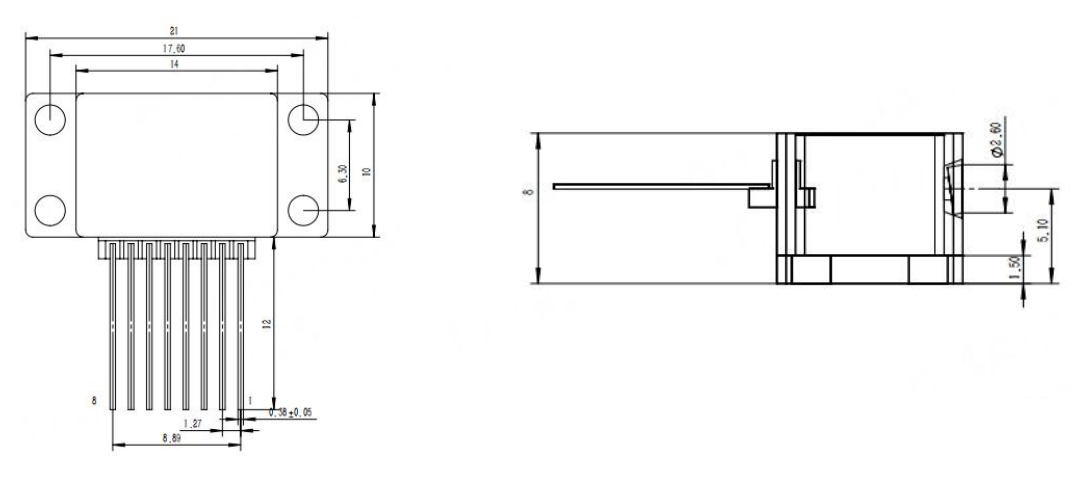

五、四川梓冠光電8pinDFB蝶形激光器機械尺寸

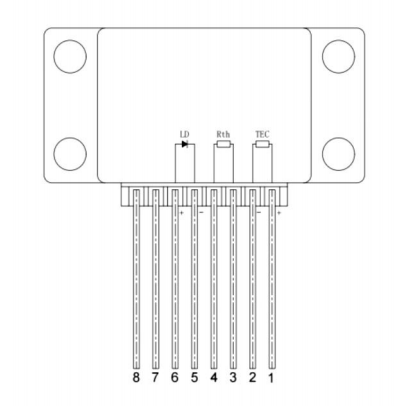

PIN定義
| 編號 | 功能 | 編號 | 功能 |
| 1 | 冷卻陽極 | 5 | SLD陰極 |
| 2 | 冷卻陰極 | 6 | SLD陽極 |
| 3 | 熱敏電阻 | 7 | NC |
| 4 | 熱敏電阻 | 8 | NC |
