二、1030nmDFB激光器的特點：
高峰值功率
窄脈沖寬度
精確波長控制
高偏振消光比
光纖耦合設計
帶RF連接器的7針BTF封裝(可選)
三、1030nmDFB激光器的應用領域：
激光雷達(LDAR)
光譜分析
光通信系統
科學研究
光纖激光打標
設備校準
四、1030nmDFB激光器的參數：
推薦操作條件
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 芯片溫度 | 20 | 25 | 30 | ℃ | 可能因所選波長而有所不同 |
| 脈沖模式下的峰值驅動電壓 | 42 | V | |||
| 脈沖模式下的峰值正向電流 | 2 | A | |||
| 脈沖模式下的輸出峰值功率 | 300 | mW | |||
| 驅動信號的脈沖寬度(FWHM)@脈沖模式 | 170 | 400 | ps | ||
| 脈沖重復率@脈沖模式 | 10 | MHz | |||
| 正向電流@直流模式 | 20 | 220 | mA | ||
| 輸出功率@直流模式 | 5 | 50 | mW |
脈沖特性
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 輸出峰值功率 | 250 | 300 | mW | ||
| 光信號的脈沖寬度(FWHM) | 50 | 70 | ps | ||
| 峰值波長(由客戶選擇) | 1015 | 1125 | 在脈沖功率大于250毫瓦時，可在波長容差范圍內實現可達性。 | ||
| 峰值波長容差 | ±1 | nm | |||
| 帶寬(在-10dB水平) | 0.2 | nm |
CW特性
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 輸出功率 | 50 | mW | |||
| 正向電壓 | 1.7 | V | |||
| 閾值電流 | 40 | mA | |||
| 峰值波長 | 1015 | 1125 | nm | ||
| 峰值波長容差 | ±1 | nm | |||
| 波長溫度調諧性 | 100 | pm/℃ | |||
| 波長電流調諧性 | 2 | pm/mA | |||
| 邊模抑制比(SMSR) | 50 | dB | |||
| 偏振消光比(PER) | 18 | dB | |||
| 偏振度 | TE |
絕對最大額定值
| 參數 | 最小值 | 最大值 | 單位 |
| 輸出峰值功率@脈沖模式(<1納秒脈寬，<10%占空比) | 500 | mW | |
| 脈沖模式下的峰值正向電流(<1ns脈寬，<10%占空比) | 2000 | mA | |
| 正向電流@直流模式 | 250 | mA | |
| 連續波模式下的輸出功率 | 150 | mW | |
| 反向電壓 | 2 | V | |
| TEC電流 | 3 | A | |
| TEC電壓 | 4 | V | |
| 芯片工作溫度 | 5 | 40 | ℃ |
| 外殼工作溫度 | 0 | 70 | ℃ |
| 存儲溫度 | -40 | 85 | ℃ |
| 引腳焊接溫度(最大10秒，最大外殼溫度120°C) | 300 | ℃ | |
| 光纖帶半徑 | 3 | cm |

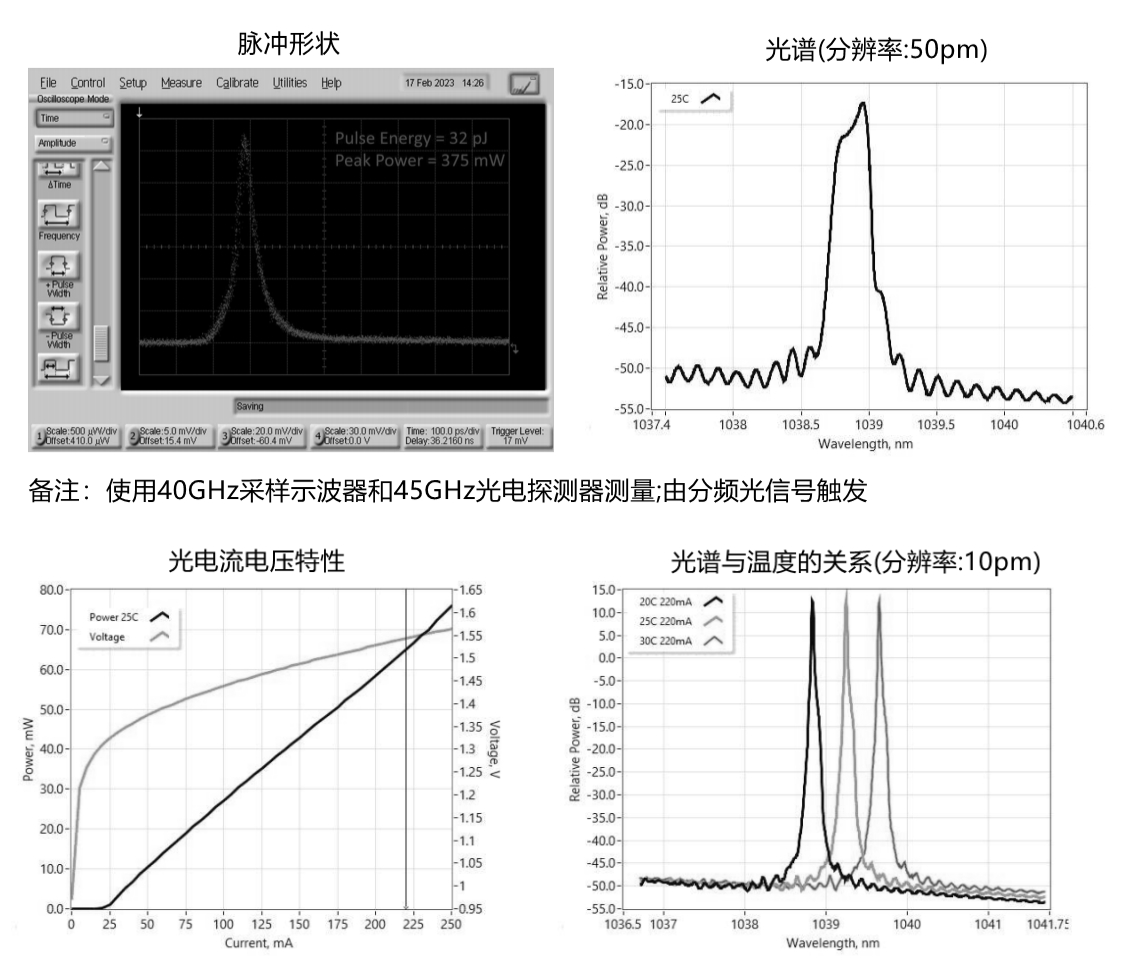

典型脈沖性能+典型CW性能(僅供參考)
熱敏電阻規格
| 參數 | 規格 | 單位 |
| 類型 | NTC | |
| 電阻@ 25℃ | 10±0.1 | kOhm |
| Beta 25-85℃ | 3435±1% | K |
五、四川梓冠光電1030nmDFB激光器訂購信息
型號樣式：ZG-DFB-A-B
| ZG-DFB | A | B |
| 輸出功率 | 平均波長 | |
| 250=250mW 300=300mW XX=others | 1015=1015nm 1030=1030nm 1125=1125nm XX=others |
