二、1230nmDFB激光器的特點：
集成自由空間光隔離器(雙級)
精確波長控制
高穩定性
低噪聲
高效能
光纖耦合設計
三、1230nmDFB激光器的應用領域：
光通信系統
量子與非線性光學
計量和原子參考
感測與光譜學
測試與儀器儀表
四、1230nmDFB激光器的參數：
| 參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 芯片溫度 | 20 | 25 | 40 | ℃ | 可能因所選波長而異 |
| 正向電流 | 350 | 400 | mA | ||
| 輸出功率 | 5 | 50 | mW | 在整個范圍內無折彎 | |
| 正向電流@50mW | 400 | mA | |||
| 正向電壓@50mW | 1.7 | 3.5 | V | ||
| 閾值電流 | 50 | 90 | mA | ||
| 監控光電二極管電流 | 25 | μA | |||
| 監控光電二極管響應度 | 0.4 | μA/mW | |||
| 峰值波長(按需選擇) | 1200 | 1280 | nm | 在功率大于50mW時，可在波長容差范圍內實現可達性 | |
| 峰值波長容差 | ±1 | nm | |||
| 波長溫度調諧能力 | 120 | pm/℃ | |||
| 波長電流調諧性 | 2 | pm/mA | |||
| 邊模抑制比(SMSR) | 40 | 50 | dB | ||
| 線寬(自異頻調制@80MHz) | 1 | 5 | dB | ||
| 偏振消光比(PER) | 15 | 18 | dB | ||
| 偏振度 | TE |
絕對最大額定值
| 參數 | 最小值 | 最大值 | 單位 |
| 正向電流 | 450 | mA | |
| 反向電壓 | 2 | V | |
| TEC電流 | 3 | A | |
| TEC電壓 | 4 | V | |
| 芯片工作溫度 | 5 | 50 | ℃ |
| 外殼工作溫度 | 0 | 70 | ℃ |
| 監控光電二極管偏置電壓 | 5 | V | |
| 引腳焊接溫度(最大10秒，最大外殼溫度85°C) | 300 | ℃ | |
| 存儲溫度 | -40 | 85 | ℃ |
| 光纖帶半徑 | 3 | cm |

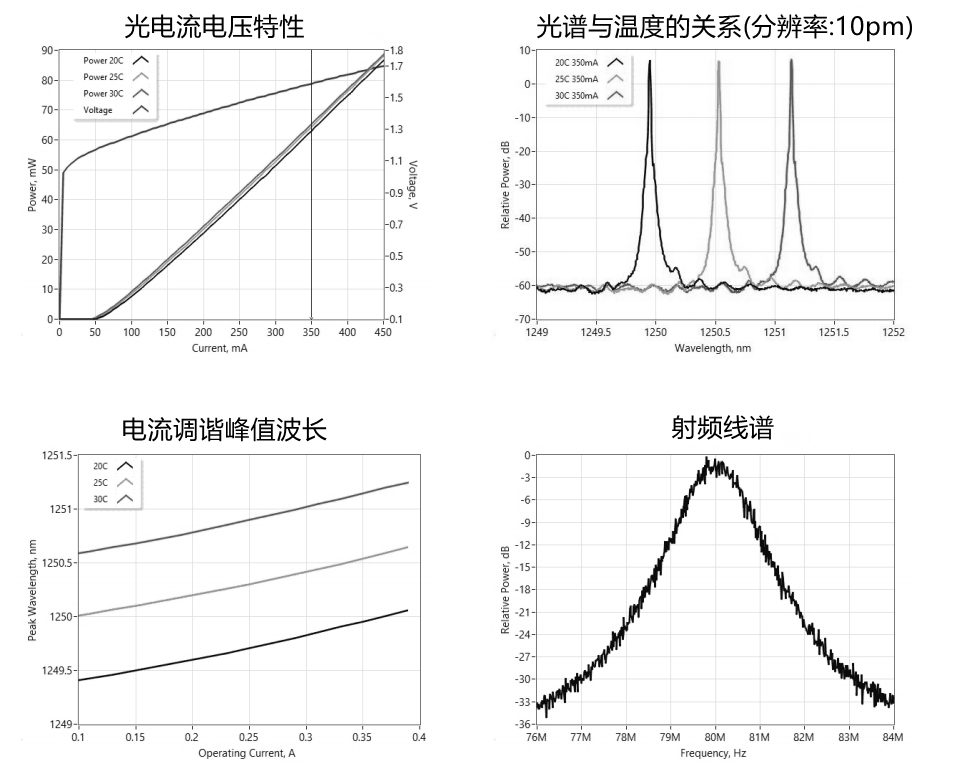

典型性能(僅供參考)
熱敏電阻規格
| 參數 | 規格 | 單位 |
| 類型 | NTC | |
| 電阻@ 25℃ | 10±0.1 | kOhm |
| Beta 25-85℃ | 3435±1% | K |
光纖規格
| 參數 | 數值 | 數值 | 單位 |
| 光纖類型 | HI1060 | PM980 | |
| 數值孔徑(典型值) | 0.14 | 0.12 | |
| 截止波長 | 920±50 | 900±70 | nm |
| 模場(芯)直徑 | 6.2±0.3@1060nm | 6.6±0.3@1060nm | μm |
| 包層直徑 | 125±1 | 125±1 | μm |
| 涂層(緩沖)直徑 | 245±15 | 245±15 | μm |
| 松套管直徑(可選) | 900 | 900 | μm |
| 連接器 | FC/APC | FC/APC | |
| Key | narrow | narrow |
五、四川梓冠光電1230nmDFB激光器訂購信息
型號樣式：ZG-DFB-A-B
| ZG-DFB | A | B |
| 輸出功率 | 峰值波長 | |
| 5=5mW 50=50mW XX=others | 1200=1200nm 1230=1230nm 1280=1280nm XX=others |
