二、16X16MEMS光開關矩陣的特點：
端口可配置
支持任何端口互聯
備用端口保護
支持軟件定義分組
可選的可調衰減
可選低頻開關調制
三、16X16MEMS光開關矩陣的應用領域：
全光開關
光鏈路保護
自動化測試
智能網絡管理
網絡監控
自動故障定位
四、16X16MEMS光開關矩陣的參數：
1、環境條件
| 參數 | 最小值 | 最大值 | 單位 | 備注 |
| 工作溫度 | -5 | 70 | ℃ | |
| 存儲溫度 | -40 | 85 | ℃ | |
| 工作相對濕度 | 5 | 95 | % | 在非冷凝條件下，不得超過工業標準的每千克干空氣含水量0.024千克水 |
| 存儲相對濕度 | 5 | 95 | % | 在非冷凝條件下，不得超過工業標準的每千克干空氣含水量0.024千克水 |
2、規格要求
| 參數 | 規格 | 單位 | 備注 | ||
| 通道數量 | ≤32 | ≤68 | ≤132 | ||
| 工作波長范圍 | 1260-1660 | nm | |||
| 典型插入損耗 | 1.7 | 2.0 | 3.0 | dB | 這些規格適用于帶有LC/APC連接器的設備 |
| 最大插入損耗 | 2.5 | 3.0 | 3.5 | dB | 這些規格適用于帶有LC/APC連接器的設備 |
| 串?dāng)_ | >45 | dB | |||
| 回波損耗 | >50 | dB | 這些規格適用于帶有LC/APC連接器的設備 | ||
| 偏振相關損耗 | <0.2 (C or L Band) | dB | |||
| 波長相關損耗 | <0.3 (C or L Band) | dB | |||
| 耐久性 | >109 | Cycles | 設計保證 | ||
| 重復性 | ±0.1 | dB | |||
| 切換時間 | <50 | ms | 設計保證 | ||
| 光纖類型 | G.657 A2 | ||||
| 機箱尺寸 | 2U機架 | 4U機架 | |||
| 連接器類型 | LC/APC | 可定制 | |||
| 控制接口 | RS232 / USB | ||||
| 功耗 | <8 | <15 | <30 | W | |
| 電源選項 | 100-240VAC 50/60 Hz or48 VDC | ||||

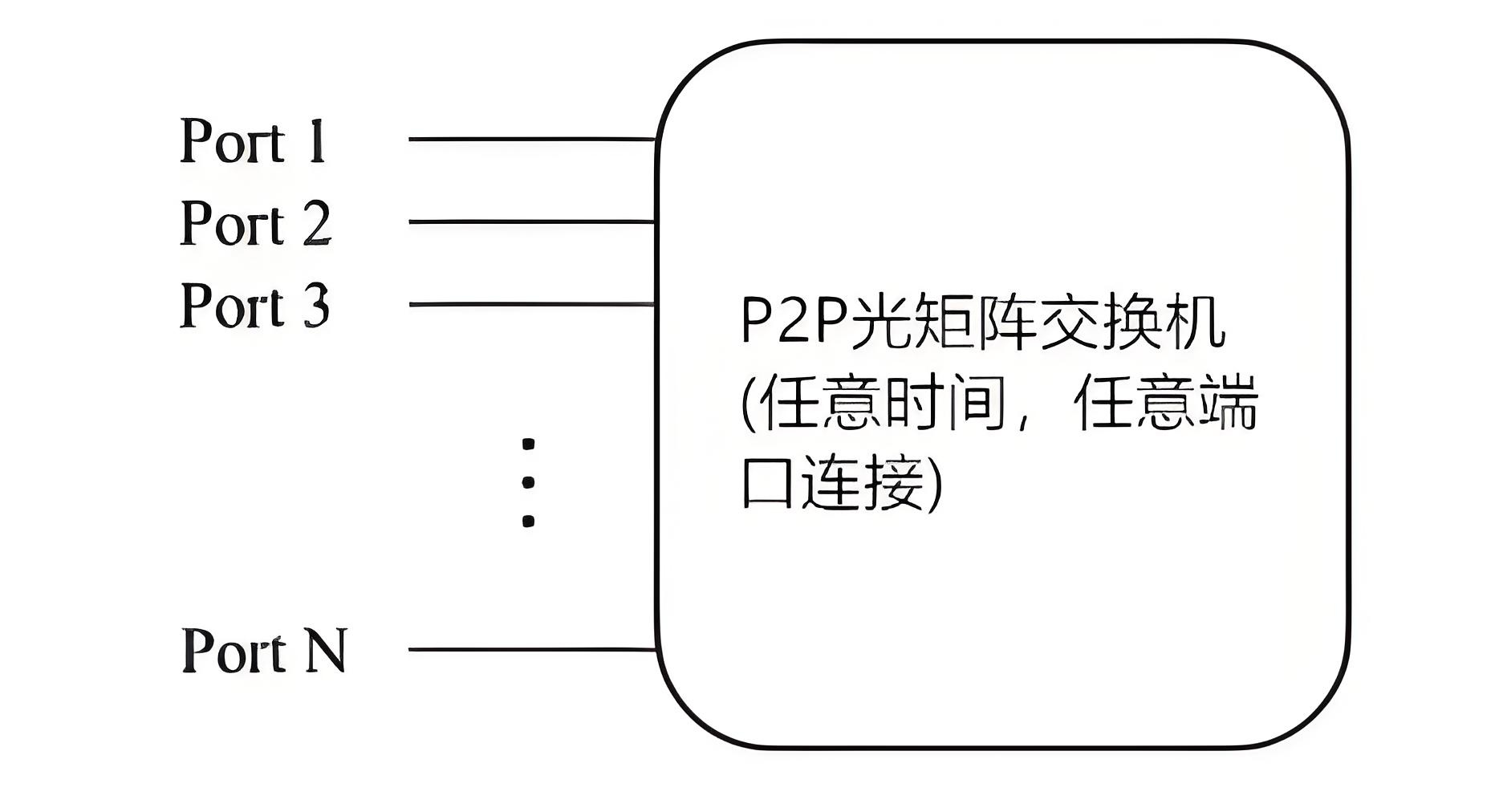

功能圖

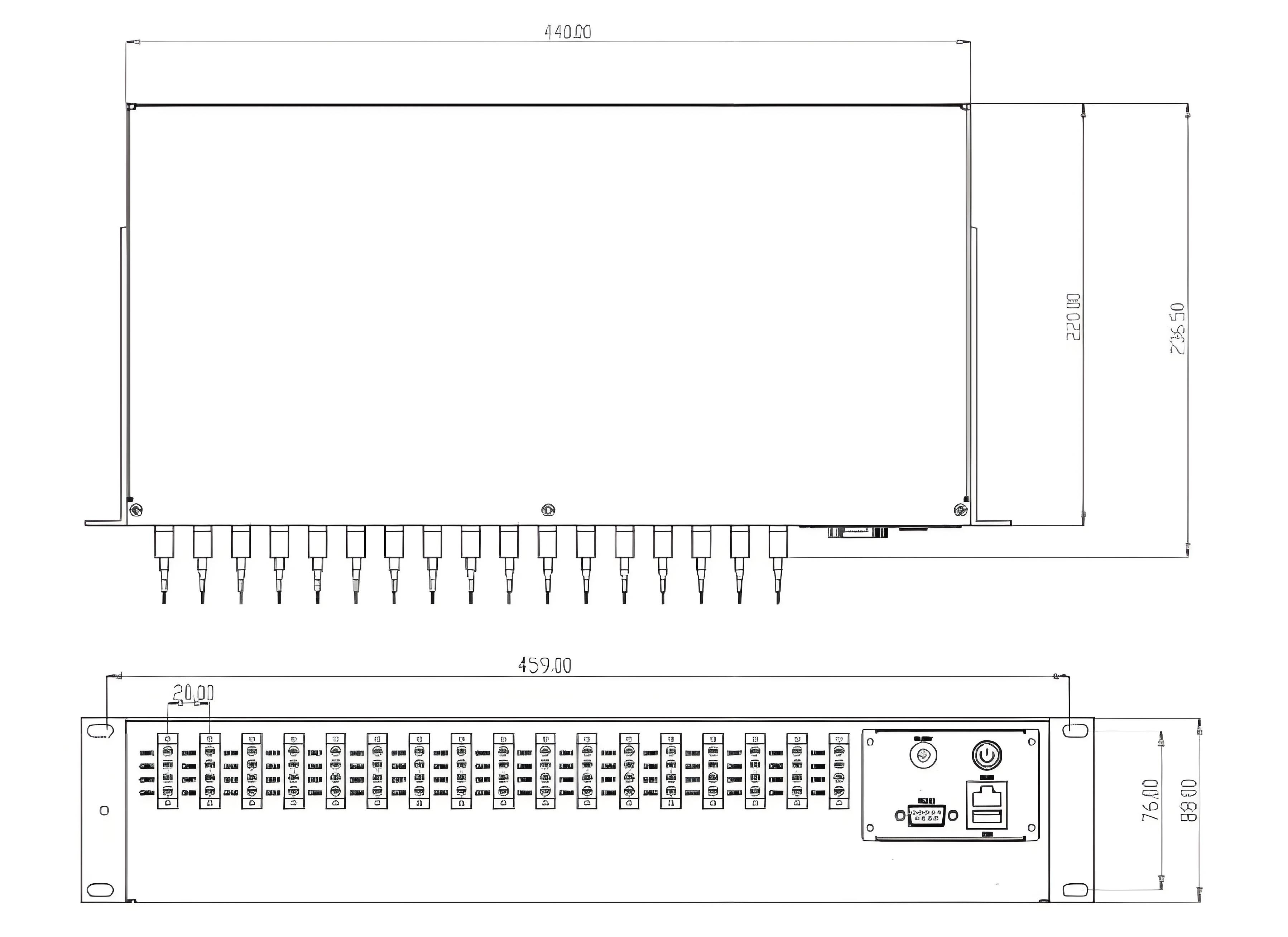

五、16X16MEMS光開關矩陣機械尺寸
六、四川梓冠光電16X16MEMS光開關矩陣訂購信息
型號：ZG-OSM-A-B-C-D-E
| ZG-OSM | A | B | C | D | E |
| 通道數量 | 工作波長 | 光纖類型 | 連接器類型 | 機箱尺寸 | |
| 32=32CH 68=68CH 132=132CH XX=others | 1260=1260nm 1660=1660nm XX=others | G.657 A2 | LA=LC/APC | 2U 4U |
