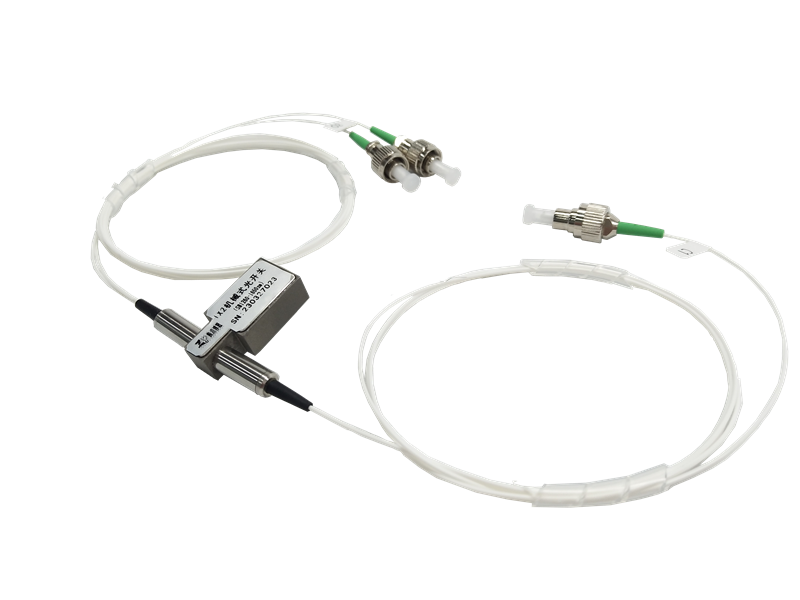

機械式光開關D1X2具有高可靠性、低插入損耗、快速響應、波長透明性、易于維護等特點，它允許在輸入光纖和輸出光纖之間進行信道選擇。它被廣泛應用于光網絡保護、路由選擇、光信號上下話路復用、光網絡測試等領域。
二、機械式光開關D1X2的特點
高可靠性易于維護
三、機械式光開關D1X2的應用領域
光網絡保護
路由選擇
光信號上下話路復用
光網絡測試
四、機械式光開關D1X2的的技術參數
| 參數 | 單位 | 規格 |
| 波長 | nm | 1310±50 |
| 插入損耗（最大值） | dB | ≤0.8 |
| 回波損耗 | dB | ≥50 |
| 可重復性 | dB | ≤ 0.02 |
| 串?dāng)_ | dB | ≥50 |
| 偏振相關損耗 | dB | ≤ 0.05 |
| 溫度相關損耗 | dB | ≤ 0.25 |
| 工作溫度 | ℃ | -20~70 |
| 儲存溫度 | ℃ | -40~85 |
| 切換時間 | ms | ≤5 |
| 使用壽命 | Cycle | ≥107 |
| 光功率 | mw | ≤500 |
| 控制電壓 | V | 3 or 5 |
| 光纖類型 | 單模，G657 | |
| 尾纖長度 | 1±0.05 M | |
| 連接器類型 | LC/APC | |
| 注意 | 1.損耗基于23℃、中心波長±50nm的測試結果。多頻帶增加0.2dB。 | |
| 2.重復性是在100次循環后定義的. | ||
| 3.不包括連接器，連接器的插入損耗增加0.2dB. | ||

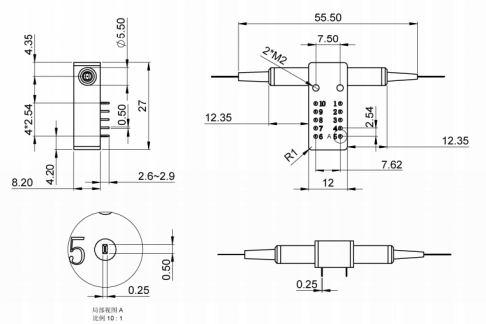

尺寸圖

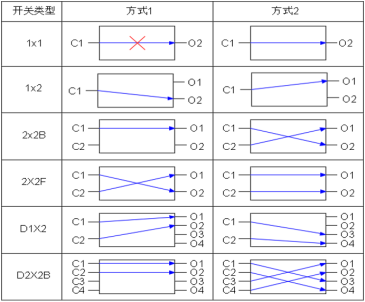

引腳定義
| Type | Status | Optical Path | Electric Drive | Status Sensor | ||||||
| D1x2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | ||
| Latching | A | C1→O1, C2→O2 | -- | -- | GND | V+ | Close | Open | Open | Close |
| B | C1→O3, C2→O4 | V+ | GND | -- | -- | Open | Close | Close | Open | |
| Non-Latching | A | C1→O1, C2→O2 | -- | -- | -- | -- | Close | Open | Open | Close |
| B | C1→O3, C2→O4 | V+ | -- | -- | GND | Open | Close | Close | Open | |
電流和電阻參數
| Specification | Voltage | Current | Resistance | |
| 5V | Latching | 4.5~5.5V | 36~44mA | 125? |
| 5V | Non-Latching | 4.5~5.5V | 26~32mA | 175? |
| 3V | Latching | 2.7~3.3V | 54~66mA | 50? |
| 3V | Non-Latching | 2.7~3.3V | 39~47mA | 70? |
五、四川梓冠光電機械式光開關D1X2訂貨信息
型號：ZG-OS-A-B-C-D-E-F-G-H
| ZG-OS | A | B | C | D | E | F | G | H |
| 端口類型 | 光纖類型 | 控制電壓 | 測試波長 | 開關類型 | 管型 | 光纖長度 | 連接頭 | |
| 1×1 1×2 2×2B 2x2F D1×2 D2×2B | G657A1 G657A2 OM1 62.5/125 OM2 50/125 Others | 3=3V 5=5V | 850=850nm 1310=1310nm 1550=1550nm 1310/1550=1310+1550nm XX=others | L=Latching N=Non-Latchig | 250=250um 900=900um XX=others | 0.5=0.5m±5cm 1.0=1.0m±5cm 1.5=1.5m±5cm Others | NE=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X=Others | |
| 注意事項:1、以上規格僅顯示模塊的典型性能。2、請聯系我們的銷售人員討論您的具體要求。 | ||||||||
