50mW微型摻鉺光纖放大器產品具有微型化設計、高效性能、寬工作波長范圍、高可靠性和穩定性、高可靠性和穩定性、易于維護和升級等特點，主要應用于光纖通信系統、光纖傳感系統、激光雷達系統、光學測量與測試等領域
二、50mW微型摻鉺光纖放大器的特點
微型化設計易于維護和升級
三、50mW微型摻鉺光纖放大器的技術參數
光纖通信系統
光纖傳感系統
激光雷達系統
光學測量與測試
四、50mW微型摻鉺光纖放大器的技術參數
| 參數 | 單位 | 典型值 | 備注 |
| 波長范圍 | nm | 1530~1565 | C Band |
| 輸入功率 | dBm | -6~+3 | |
| 飽和輸出功率 | dBm | 17 | @-3dBm input |
| 噪聲指數 | dB | 5.0 | @-3dBm input |
| 偏振相關增益 | dB | <0.3 | |
| 偏振模色散 | ps | 0.5 | |
| 輸入/輸出隔離 | dB | >35 | |
| 光纖類型 | SMF-28單模光纖 | ||
| 光纖接口類型 | FC/APC | ||
| 工作模式 | ACC / APC | *Note1 | |
| 控制方法 | TTL串口通信 | ||
| 通信接口 | XH2.54-4PIN | ||
| 電源 | 5V DC, <10W | ||
| 尺寸 | mm | 模塊：50(W)×50(D)×15(H) | |
| 工作溫度 | °C | -5~+35°C | |
| 工作濕度 | 0~70% |
*注1：
ACC模式-自動電流控制：EDFA泵送工作電流由用戶設置，并由EDFA自動鎖定，以實現恒定的泵送電流。當輸入光功率波動時，輸出功率也會相應波動，這適用于所有EDFA型號。
APC模式-自動功率控制：EDFA的信號光輸出功率由用戶設置，PD自動監測并反饋輸出功率，EDFA控制和自適應調節泵實現輸出信號的穩定。當輸入光功率波動時，APC模式使輸出功率的波動最小化，并且適用于功率型和線型EDFA。
尺寸圖
五、四川梓冠光電50mW微型摻鉺光纖放大器訂貨信息
型號：ZG-EDFA?-A-B-C-D-E
| ZG-EDFA? | A | B | C | D | E |
| 波長范圍 | 尾纖套管直徑 | 尾纖長度 | 連接頭形式 | 封裝形式 | |

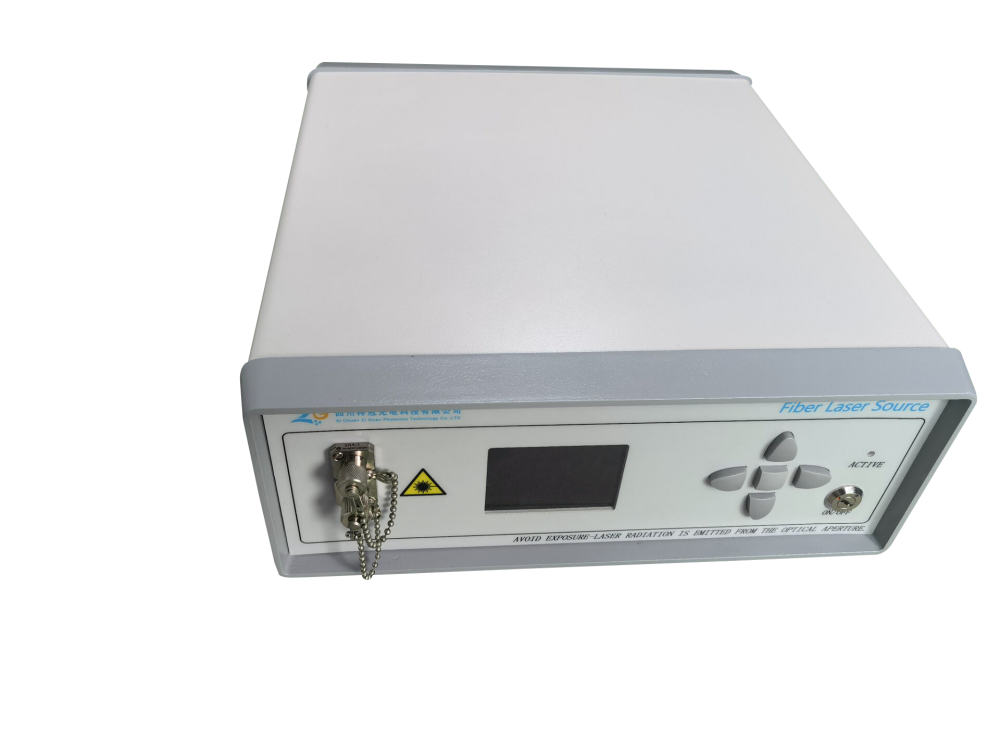

| 1530=1530nm 1565=1565nm XX=others | 0.9=0.9mm | 1=1M XX=others | FP=FC/PC XX=others | B=臺式 M=模塊 |
