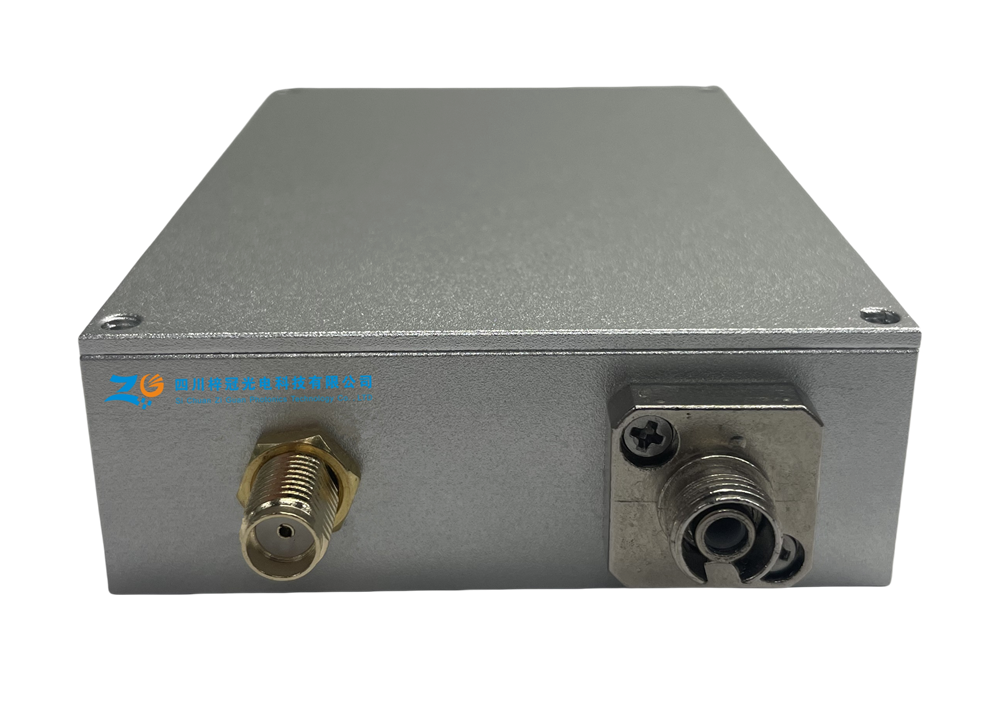

一、微波光傳輸模塊的定義
微波光傳輸模塊，是一種集成了微波技術與光纖通信技術優勢的模塊化產品。它利用微波的高頻特性與光纖的低損耗傳輸特性，實現數據的遠距離、高速度、大容量傳輸。梓冠光電科技設計用來通過光纖傳輸0.1~3GHz/0.2~18GHhz微波信號小體積用于集成到電路板中的產品，具有低成本，高性能的特點。廣泛用于L波段的各種信號傳輸，拉遠及微波信號轉為光信號處理。
適用于軍工標準
雷達信號延遲
四、微波光傳輸模塊的參數
| 參數名稱 | 單位 | 指標值 |
| 頻率范圍 | MHz | 100~3000 |
| 鏈路增益 | dB | >0 |
| 平坦度 | dB | ≤ ± 3 |
| 輸入1dB 壓縮點 | dBm | ≥ 0 |
| VSWR | NA | ≤ 2:1 |
| 輸入射頻信號 | dBm | 10 |
| 底噪 | dBm/Hz | |
| 輸入/輸出阻抗 | Ohm | 50 |
| 供電方式 | VDC | 9V |
| 功耗 | W | |
| 激光器輸出波長 | nm | 1310/1550 |
| 激光器輸出功率 | dBm | >0dBm |
| 探測器工作波長 | nm | 1100~1650 |
| 光纖連接頭類型 | NA | FC/APC接口 |
| 射頻連接頭類型 | NA | SMA |
| 尺寸（Tx端） | mm | 85*60*18(不含接頭) |
| 尺寸（Rx端） | mm | 85*60*18 |
| 工作溫度 | ℃ | -45~65 |
| 存儲溫度 | ℃ | -45~65 |
注：
所有指標為+25℃時標定指標值，溫度變化時可會會導致參數略微變化。在所標注的溫度范圍內，均能正常使用。
模塊使用時應保持有良好的散熱狀態。
五、微波光傳輸模塊的訂購信息
型號：ZG-RFOF-A-B-C-D
| ZG-RFOF | A | B | C | D |
| 頻率范圍 | 激光器輸出波長 | 光纖連接頭類型 | 射頻連接頭類型 | |
| 100=100MHz 3000=3000MHz XX=others | 1310=1310nm 1550=1550nm XX=others | FA=FC/APC | SMA |
